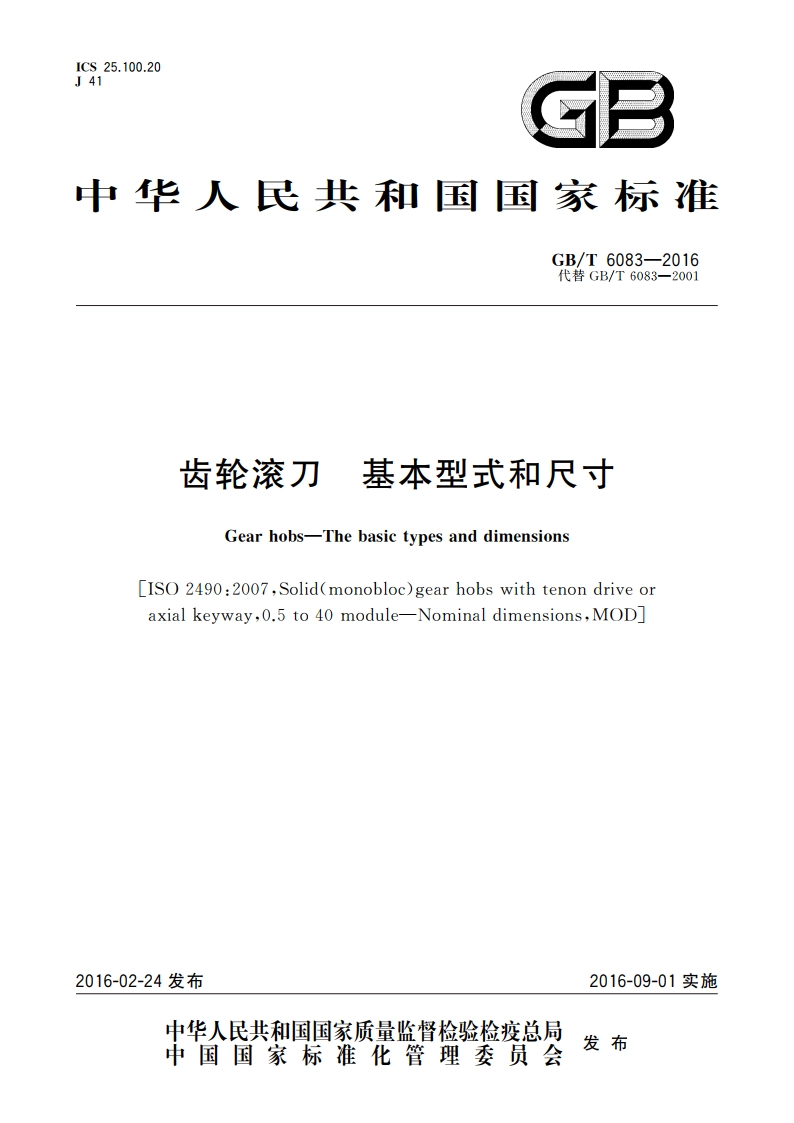

ICS25.100.20J41中华人民共和国国家标准GB/T6083-2016代替GB/T6083一2001齿轮滚刀基本型式和尺寸Gear hobs-The basic types and dimensionsISO 2490:2007,Solid(monobloc)gear hobs with tenon drive oraxial keyway,0.5 to 40 module-Nominal dimensions,MOD2016-02-24发布2016-09-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会中华人民共和国国家标准齿轮滚刀基本型式和尺寸GB/T6083-2016中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：服务热线：400-168-0010010-685220062016年4月第一版书号：1550661-53815版权专有侵权必究GB/T6083-2016前言本标准按照GB/T1.12009给出的规则起草。本标准代替GB/T60832001齿轮滚刀基本型式和尺寸。本标准与GB/T6083-2001相比，主要技术变化如下：修改了范围，模数调整为0.5 mm40 mm(见第1章，2001年版第1章)；调整了外径D、孔径d、长度L、最小轴台长度、常用容屑槽数量（见第3章）；增加了端键滚刀（见3.1）；增加了小孔径滚刀尺寸（见3.1）；删除了滚刀型、I型的分类；一修改了标记示例（见第4章，2001年版第4章）；删除原附录（见2001年版附录A、附录B);增加了新附录（见附录A)。本标准使用重新起草法修改采用1SO2490:2007带端键或轴向键的模数为0.5mm40mm的整体齿轮滚刀公称尺寸（英文版）。本标准与ISO2490:2007的技术差异如下：国际标准中的规范性引用文件用我国相应标准代替；结合滚刀实际情况，增加了滚刀旋向的规定：结合滚刀实际情况，增加了滚刀可做成锥形的规定；结合滚刀实际情况，增加了标记示例。为了方便使用，本标准还做了如下编辑性修改：修改了标准名称：删除了国际标准的目录和前言，增加了新的前言；用小数点符号“.”代替符号“，”。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会(SAC/TC91)归口。本标准负责起草单位：成都工具研究所有限公司、汉江工具有限责任公司、哈尔滨第一工具制造有限公司、重庆工具厂有限责任公司、太原工具厂、浙江汤溪工具制造有限公司。本标准主要起草人：沈士昌、曾宇环、华夏婉、王小雷、王家喜、戴新、辛佳毅、胡永宏。本标准所代替标准的历次版本发布情况为：GB/T6083-1985、GB/T6083-2001。GB/T6083-2016齿轮滚刀基本型式和尺寸1范围本标准规定了模数0.5mm40mm带端键或轴键的单头和多头整体齿轮滚刀的基本型式和尺寸。本标准适用于加工模数按GB/T1357、基本齿廓按GB/T1356,20压力角齿轮的滚刀。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所用的修改单）适用于本文件。GB/T1356通用机械和重型机械用柱齿轮标准基本齿条齿(GB/T1356-2001,idt ISO53:1998)GB/T1357通用机械和重型机械用圆柱齿轮模数(GB/T1357-2008,ISO54:1996,IDT)GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804-2000,eqvISO2768-1:1989)GB/T6132铣刀和铣刀刀杆的互换尺寸(GB/T6132-2006,ISO240:1994,IDT)GB/T 20329端键传动的铣刀和铣刀刀杆上刀座的互换尺寸(GB/T20329-2006,ISO2780:1986,IDT)3型式和尺寸3.1齿轮滚刀的基本型式和尺寸按图1和表1、表2的规定，附录A给出了多头滚刀的尺寸。3.2滚刀做成右旋（按用户要求可做成左旋）。3.3键槽的尺寸和偏差按GB/T6132的规定，刀座的尺寸和偏差按GB/T20329的规定。3.4滚刀可以做成锥形，此时的外径尺寸为大端尺寸。GB/T6083-2016A-Aa)带轴键的滚刀A-A0b)带端键的滚刀图1齿轮滚刀的尺寸2
