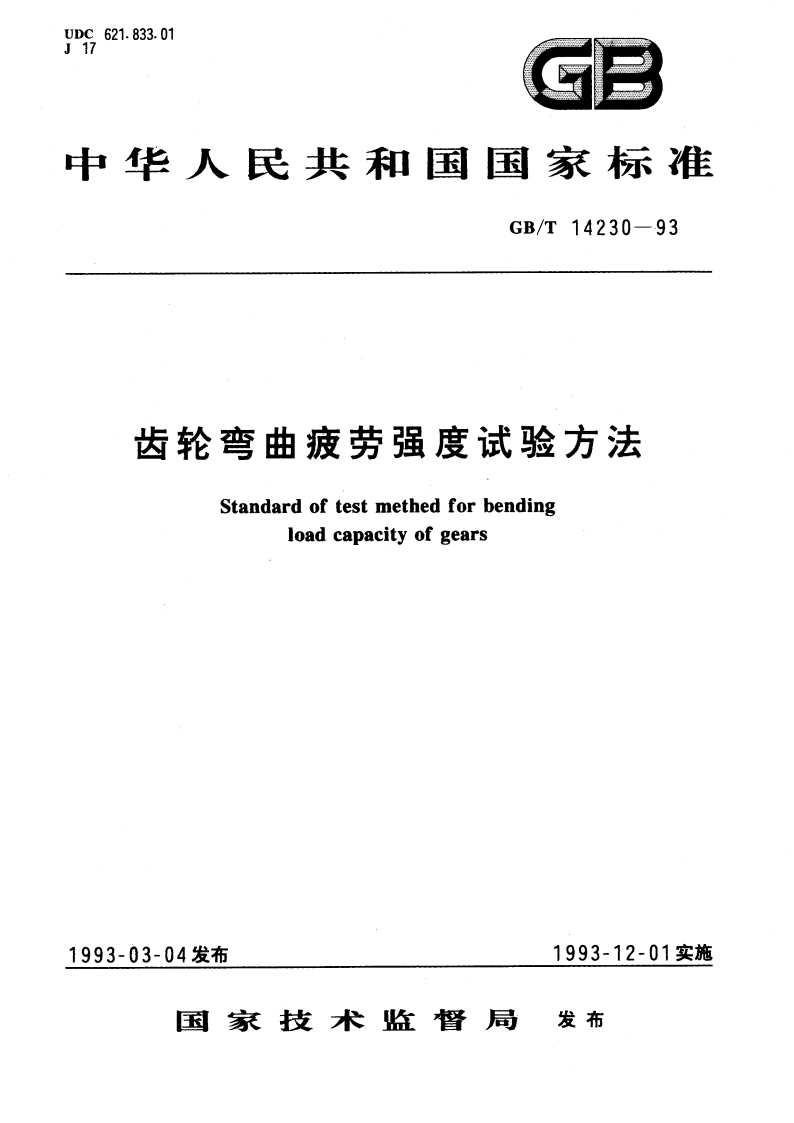

齿轮弯曲疲劳强度试验方法 GBT 14230-1993.pdf

UDC621.833.01J17G中华人民共和国国家标准GB/T14230-93齿轮弯曲疲劳强度试验方法Standard of test methed for bendingload capacity of gears1993-03-04发布1993-12-01实施国家枝术监督局发布(京)新登字023号中华人民共和国国家标准齿轮弯曲疲劳强度试验方法GB/T14230-93中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：1045http:/电话：63787337、637874471994年1月第一版204年12月电子版制作书号：1550661-10222版权专有侵权必究举报电话：(010)68533533中华人民共和国国家标准齿轮弯曲疲劳强度试验方法GB/T 14230-93Standard of test methed for bendingload capacity of gears1主题内容与适用范围本标准规定了测定渐开线直齿圆柱齿轮轮齿弯曲疲劳强度的试验方法，以确定齿轮弯曲承载能力所需的基础数据。本标准适用于钢、铸铁制造的渐开线直齿圆柱齿轮在载荷作用下造成轮齿弯曲疲劳失效的试验，其它金属齿轮的弯曲疲劳强度试验可参照使用。2引用标准GB1356渐开线圆柱齿轮基本齿GB3480渐开线圆柱齿轮承载能力计算方法GB8539齿轮材料及热处理质量检验的一般规定GB10095渐开线圆柱齿轮精度ZBJ17003工业齿轮润滑油选用方法3主要代号本标准中主要代号、意义及单位见表1。表1代号意义单位b齿宽mm威布尔分布函数的尺度参数CS-N曲线方程常数C修正后的S-N曲线方程常数dE脉动试验载荷作用点的直径mmE脉动试验载荷作用点F脉动试验载荷最大值NFain脉动试验载荷最小值NF端面内分度圆周上的名义切向力N国家技术监督局1993-03-04批准1993-12-01实施1GB/T14230-93续表1代“号意义单位YFE载荷作用于E点时齿形系数YRNIT相对齿根表面状况系数Ys载荷作用于单对齿啮合区上界点时的应力修正系数YSE载荷作用于E点时的应力修正系数YST齿轮的应力修正系数Yx计算弯曲强度的尺寸系数Yar相对齿根圆角敏感系数Y计算弯曲强度的螺旋角系数Z齿数E载荷作用E点处的压力角(),rad上界点处的压力角()raday单对齿啮合区上界点处的载荷作用角(),radaFE载荷作用点E处的载荷作用角(),radB螺旋角()rad试验齿轮箱效率%ABN对数正态分布函数母体对数平均值正态分布函数母体平均值抗拉强度N/mm20试验齿轮齿根应力N/mm2F循环特性系数r0时的齿根应力N/mm2GB3480的试验齿轮弯曲疲劳极限N/mm2ON对数正态分布函数母体对数标准差ON正态分布函数母体标准差4试验方法确定齿轮弯曲疲劳强度应采用齿轮台架运转试验（简称“A试验法”），也可采用齿轮轮齿脉动加载试验（简称“B试验法”）。当A试验法与B试验法结果不同时，以A试验法结果为准。4.1A试验法将试验齿轮副安装在齿轮试验机上进行负荷运转试验，直至轮齿出现弯曲疲劳失效或齿根应力循环次数达到规定的循环基数N。而未失效时（以下简称“越出”），试验终止并获得轮齿在试验应力下的3
