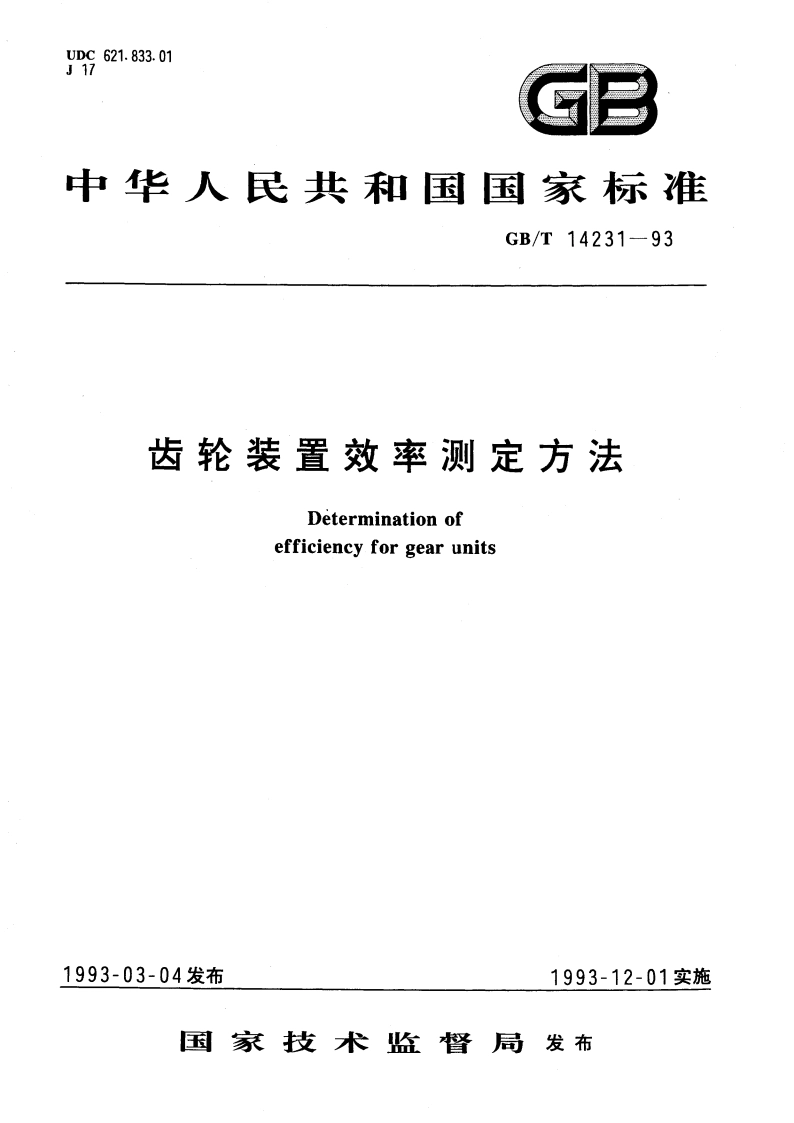

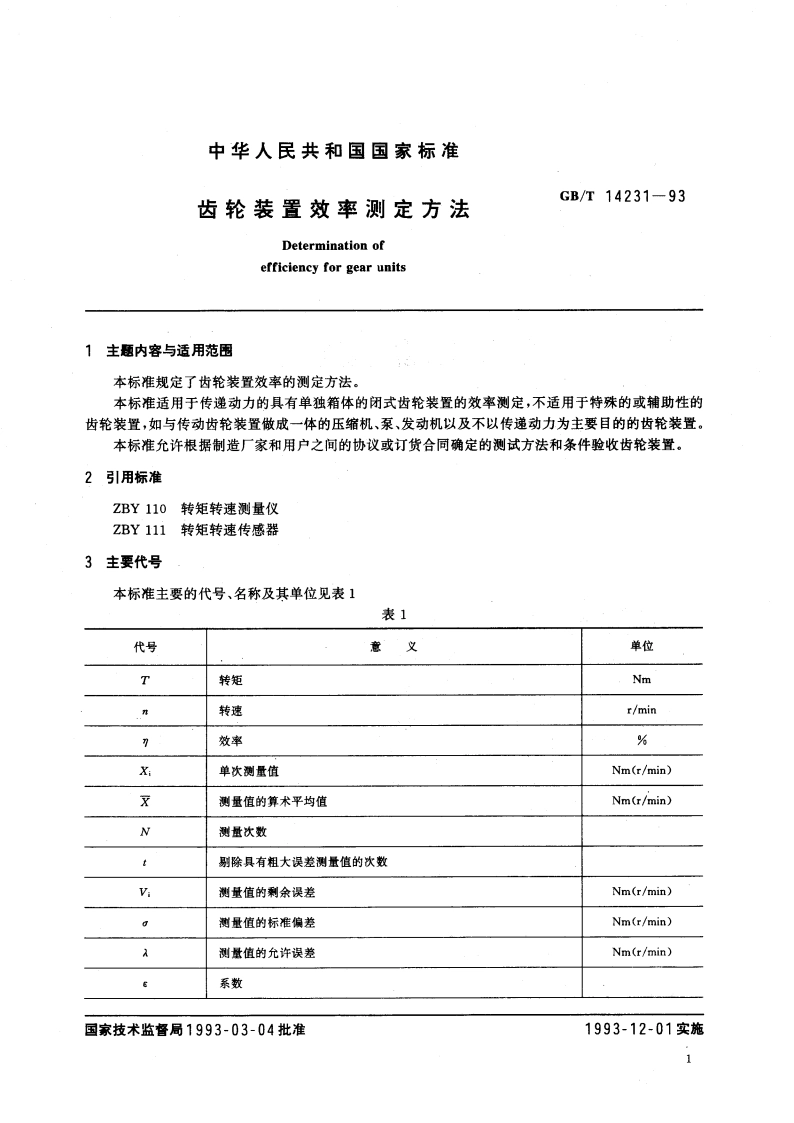

齿轮装置效率测定方法 GBT 14231-1993.pdf

GB/T14231-93直测功率法是指在齿轮装置试验台上，用仪器直接测量齿轮装置的输入、输出转矩和转速，来确定效率的方法。6.1.1单台直测功率法a.联接安装形式是在试验台上，将齿轮装置安装在两台转矩转速传感器之间，见图1。图1单台直测功率法安装形式框图1一驱动装置；2、4一转矩转速传感器；3一齿轮装置；5一载荷装置b.齿轮装置的效率，按式(1)计算：T 100%(1)式中：7被测齿轮装置效率，%；T。传感器4测得输出轴转矩，Nm;T传感器2测得输入轴转矩，Nm;n传感器4测得输出轴转速，r/min;n传感器2测得输入轴转速，r/min。6.1.2双台直测功率法a.联接安装形式是在试验台上，将两台结构、型号和制造水平完全相同，而且能按设计功率流正反两方向传输功率的齿轮装置（按实际使用时的输出端或输入端相联）安装在两台转矩转速传感器之间，见图2。图2双台直测功率法安装形式框图1一驱动装置；2、5一转矩转速传感器；3、4齿轮装置；6一载荷装置b.两台齿轮装置的平均效率按式(2)计算：一100%(2)3
