齿轮螺旋线样板
GBT
6468-2010
齿轮
螺旋线
样板
6468
2010

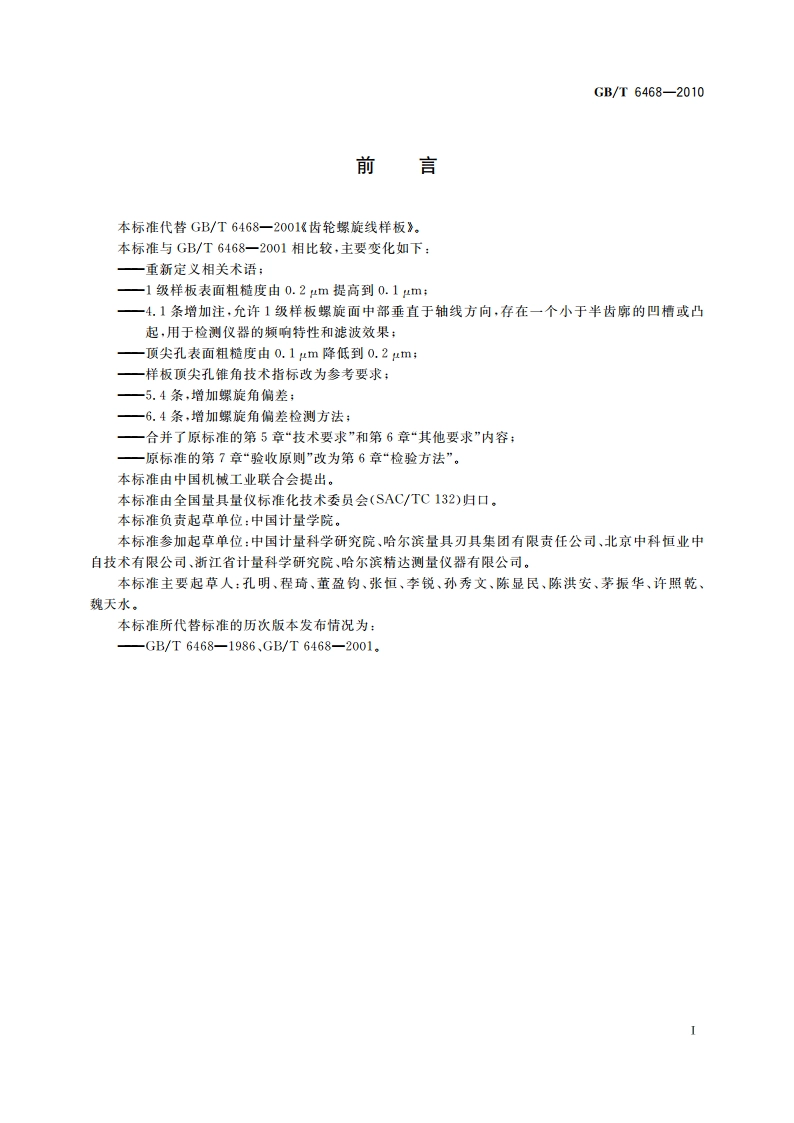

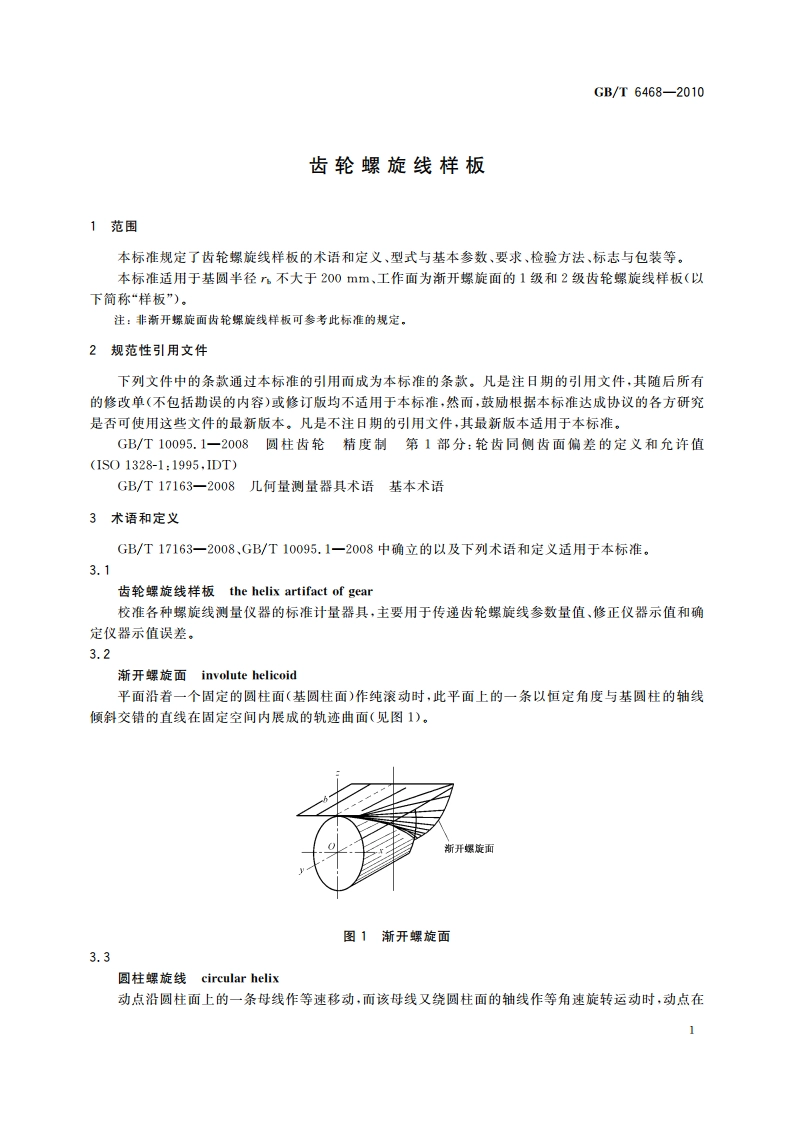

GB/T6468-2010此圆柱面上的运动轨迹（见图2）。圆柱螺旋线图2圆柱螺旋线3.4分度圆reference circle圆柱齿轮的分度圆柱面与端平面的交线称为分度圆，其半径以r表示。对于螺旋线样板，此圆的半径为给定值。3.5螺旋角 helix angle(for cylindrical gears),spiral angle(for bevel and hypoid gears)在圆柱面上，圆柱螺旋线的切线与通过切点的圆柱面直母线之间所夹的角（规定它大于等于0，面小于90)称为螺旋角。在分度圆柱上的螺旋角称为分度圆螺旋角，以表示（见图3）；在基圆柱上的螺旋角称为基圆螺旋角，以表示。图3分度圆螺旋角3.6导程lead圆柱面上的一条螺旋线与该圆柱面上的一条直母线的两个相邻交点之间的距离，以P,表示(见图4)。图4导程2
