闭式单动机械压力机 参数和尺寸 GBT 39960-2021.pdf

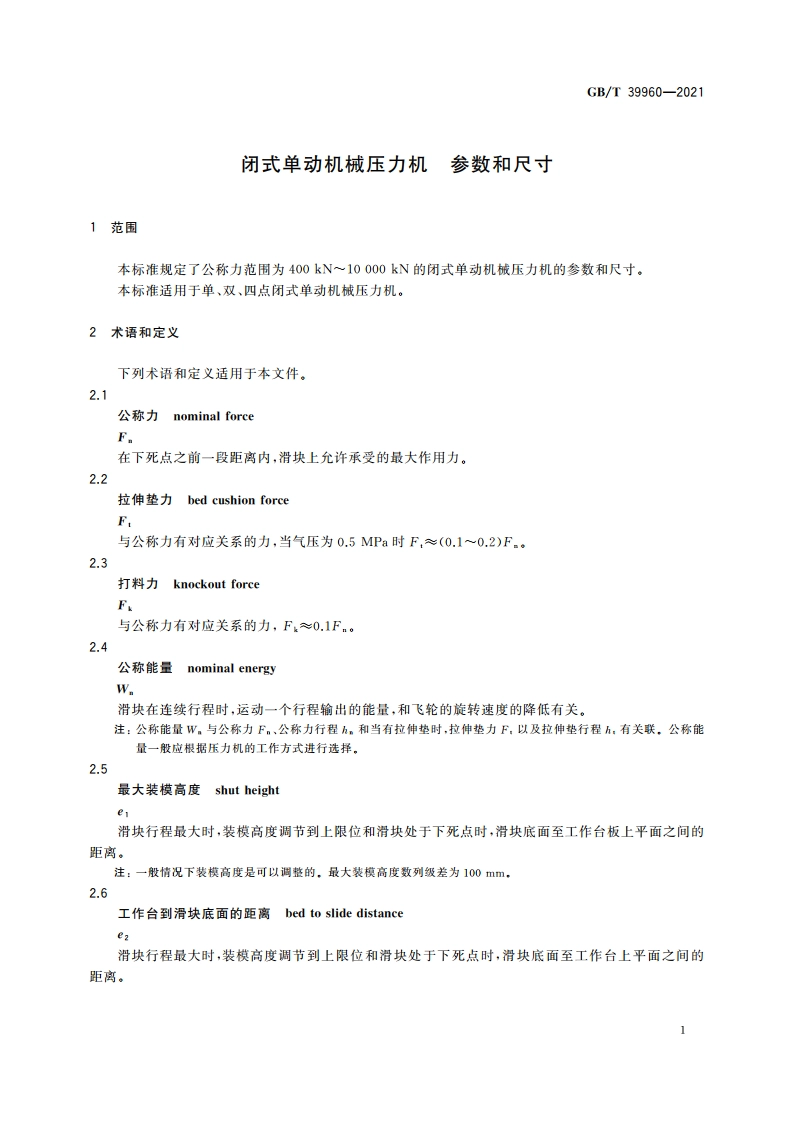

GB/T39960-2021闭式单动机械压力机参数和尺寸1范围本标准规定了公称力范围为400kN一10000kN的闭式单动机械压力机的参数和尺寸。本标准适用于单、双、四点闭式单动机被压力机。2术语和定义下列术语和定义适用于本文件，2.1公称力nominal forceF在下死点之前一段距离内，滑块上允许承受的最大作用力。2.2拉伸垫力bed cushion forceF与公称力有对应关系的力，当气压为0.5MPa时F,(0.10.2)Fm2.3打料力knockout forceF与公称力有对应关系的力，F0,1F。2.4公称能量nominal energyW.滑块在连续行程时，运动一个行程输出的能量，和飞轮的旋转速度的降低有关。注：公称能量W。与公称力F。、公称力行程h。和当有拉伸垫时，拉伸垫力F,以及拉伸垫行程，有关联。公称能量一般应根据压力机的工作方式进行选择。2.5最大装模高度shut height滑块行程量大时，装模高度调节到上限位和滑块处于下死点时，滑块底面至工作台板上平面之间的距离，注：一般情况下装模高度是可以调整的。最大装模高度数列级差为100mm2.6工作台到滑块底面的距离bed to slide distance滑块行程最大时，装模高度调节到上限位和滑块处于下死点时，滑块底面至工作台上平面之间的距离。1
