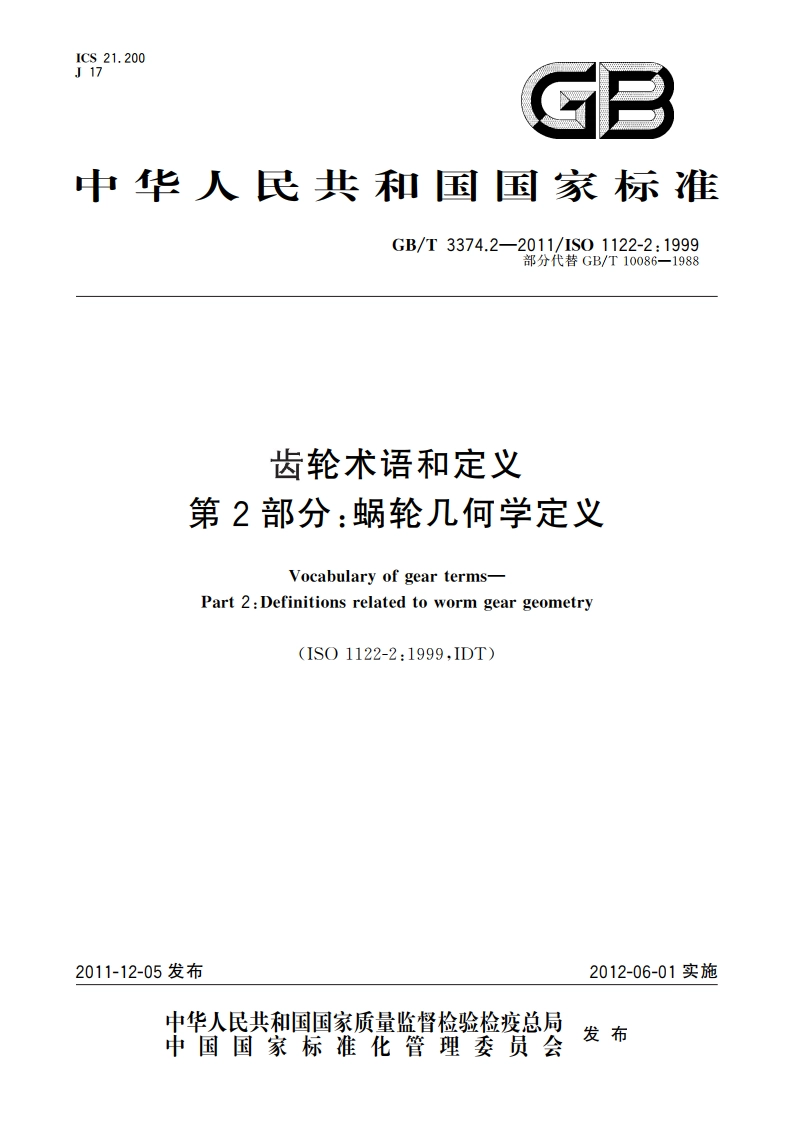

齿轮术语和定义 第2部分：蜗轮几何学定义 GBT 3374.2-2011.pdf

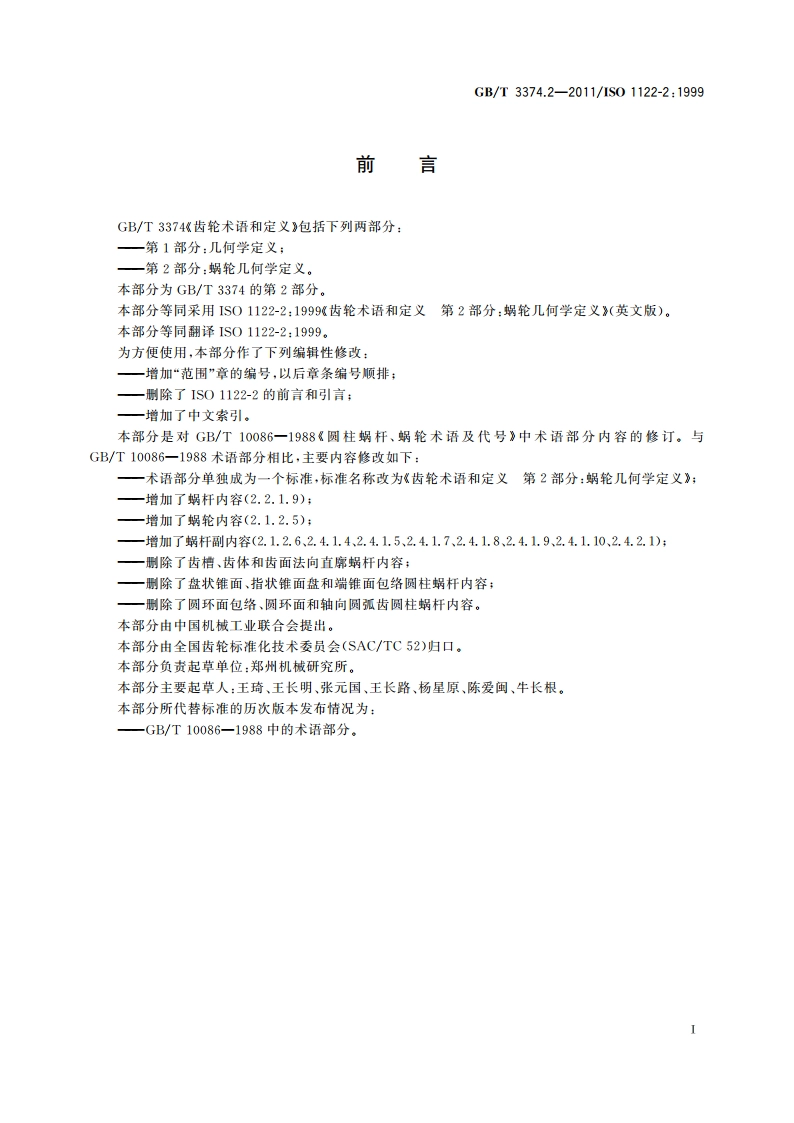

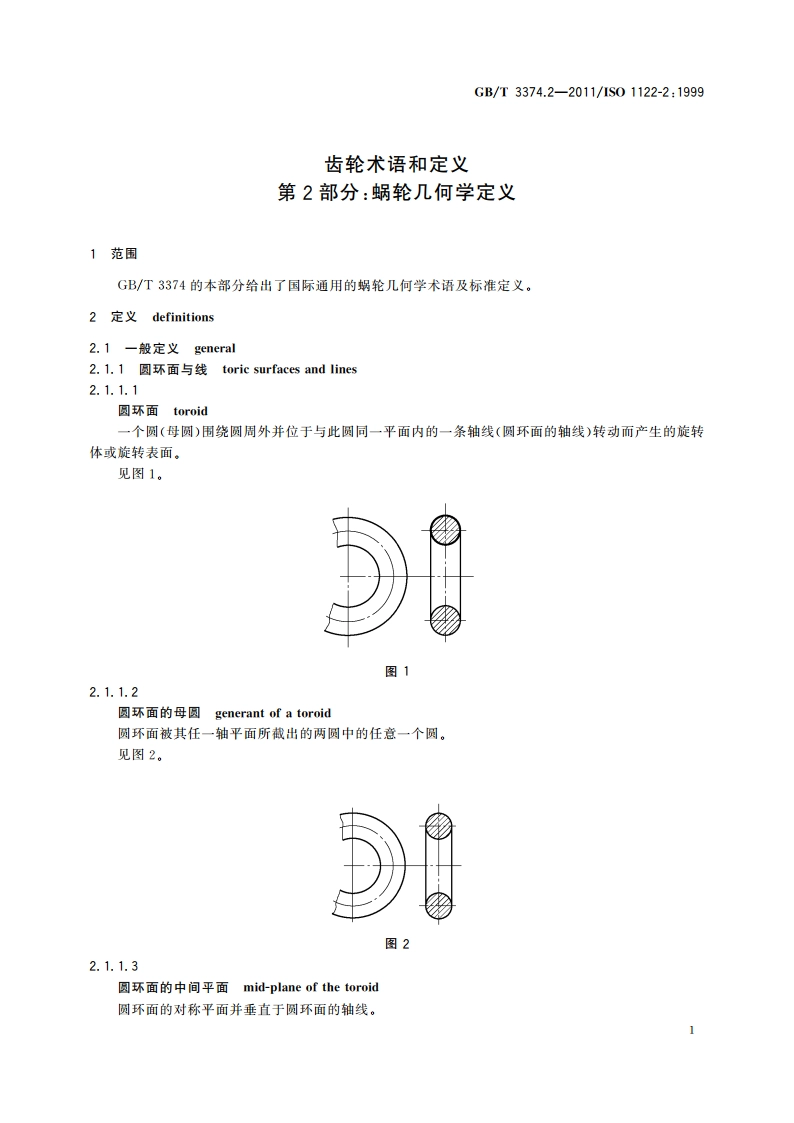

GB/T3374.2-2011/1S01122-2:1999前言GB/T3374X齿轮术语和定义包括下列两部分：一第1部分：几何学定义：一第2部分：蜗轮几何学定义。本部分为GB/T3374的第2部分。本部分等同采用IS01122-2:1999齿轮术语和定义第2部分：蜗轮几何学定义（英文版）。本部分等同翻译1S01122-2:1999。为方便使用，本部分作了下列编辑性修改：一增加“范围”章的编号，以后章条编号顺排：一删除了1S01122-2的前言和引言：一增加了中文索引。本部分是对GB/T10086一1988圆柱蜗杆、蜗轮术语及代号中术语部分内容的修订。与GB/T10086一1988术语部分相比，主要内容修改如下：一术语部分单独成为一个标准，标准名称改为齿轮术语和定义第2部分：蜗轮几何学定义：一增加了蜗杆内容(2.2.1.9)：一增加了蜗轮内容(2.1.2.5)：增加了蜗杆副内容(2.1.2.6、2.4.1.4、2.4.1.5、2.4.1.7、2.4.1.8、2.4.1.9、2.4.1.10、2.4.2.1)：一删除了齿槽、齿体和齿面法向直廓蜗杆内容：一删除了盘状锥面、指状锥面盘和端锥面包络圆柱蜗杆内容；一删除了圆环面包络、圆环面和轴向圆弧齿圆柱蜗杆内容。本部分由中国机械工业联合会提出。本部分由全国齿轮标准化技术委员会(SAC/TC52)归口，本部分负责起草单位：郑州机械研究所。本部分主要起草人：王琦、王长明、张元国、王长路、杨星原、陈爱闻、牛长根。本部分所代替标准的历次版本发布情况为：一GB/T10086一1988中的术语部分。GB/T3374.2-2011/ISO 1122-2:19992.1.2.3(单包络)蜗杆副(single enveloping)worm gear pair呈交错轴相啮合的蜗杆与蜗轮。见图6。1说明：1蜗轮：2蜗杆。图62.1.2.4包络蜗杆enveloping worm具有单个或多个螺旋齿的蜗杆，其齿顶与齿根表面是与蜗杆同轴线的圆环面的一部分，它们的中圆半径是与交错轴齿轮副的中心距一致并相等。2.1.2.5双包络蜗轮double-enveloping wormwheel当呈交错轴相啮合时，蜗轮齿面与包络蜗杆齿面可为线接触。2.1.2.6双包络蜗杆副double-enveloping worm gear pair包络蜗杆与其配对的双包络蜗轮呈交错轴啮合的蜗杆副。见图7。2说明：1蜗轮：2蜗杆图72.2(圆柱)蜗杆(cylindrical)worm2.2.1基本要素reference elements3
