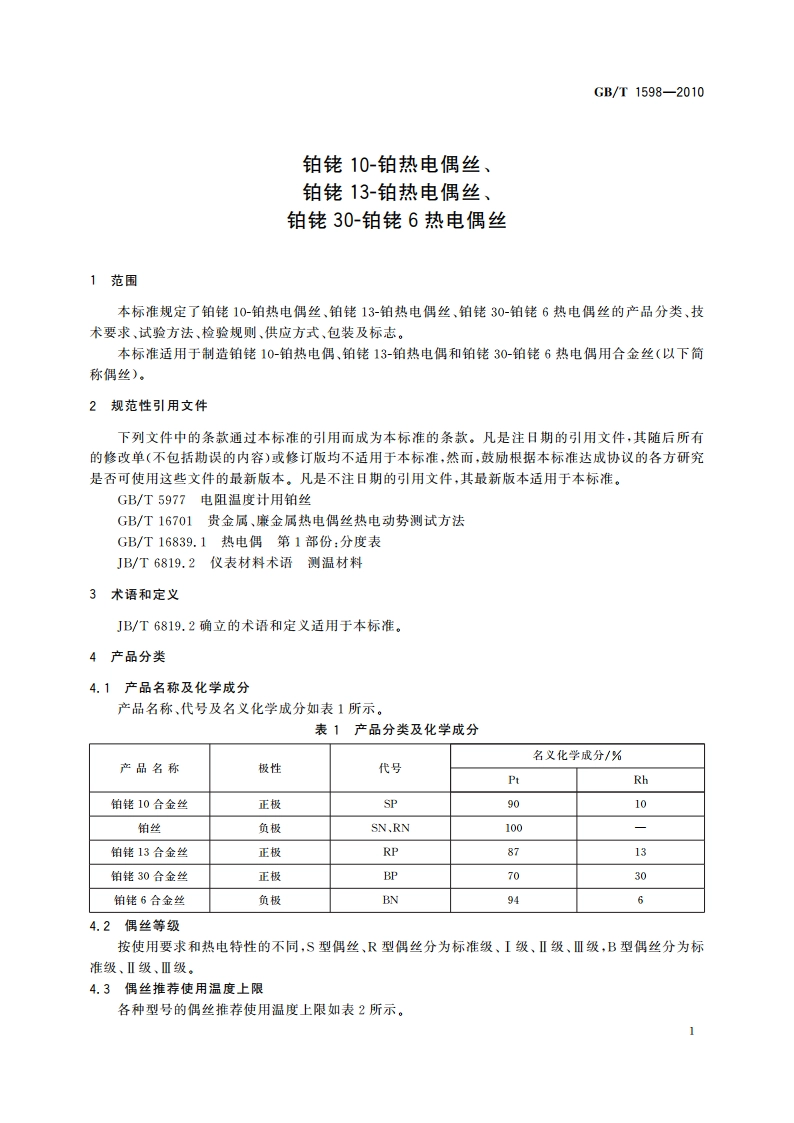

铂铑10-铂热电偶丝、铂铑13-铂热电偶丝、铂铑30-铂铑6热电偶丝 GBT 1598-2010.pdf

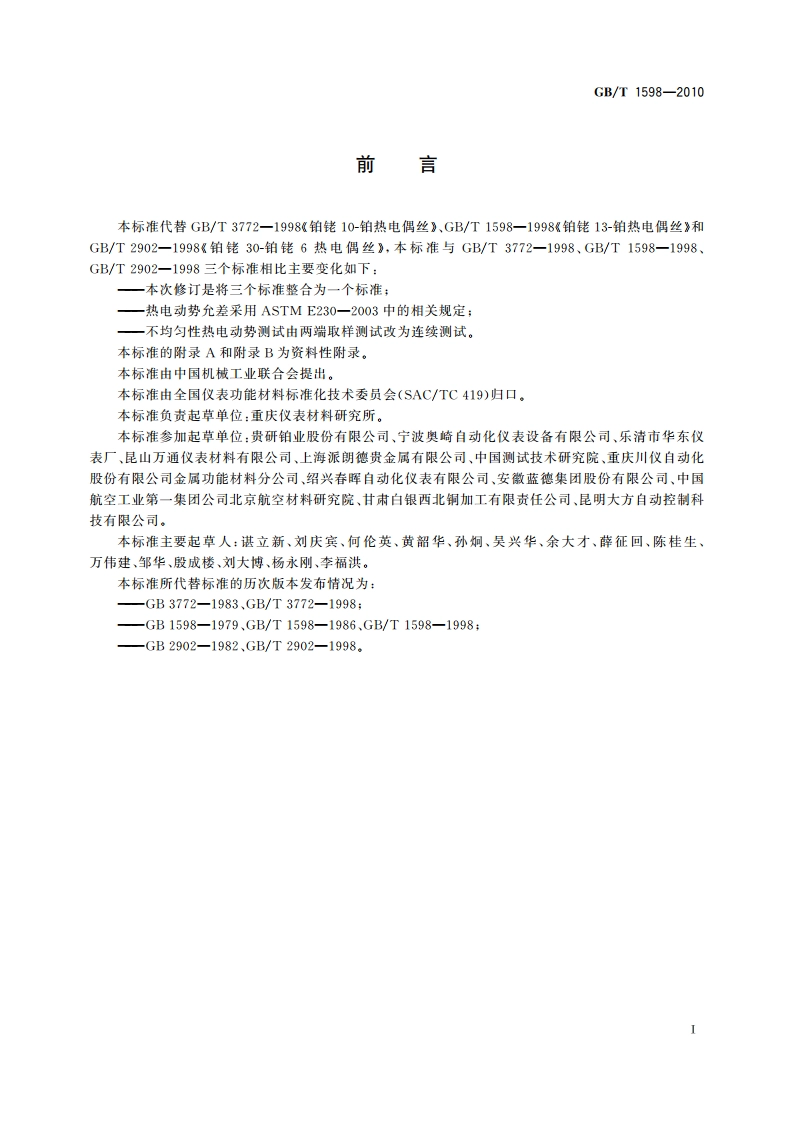

GB/T1598-2010前言本标准代替GB/T3772-1998铂铑10-铂热电偶丝GB/T1598-1998铂铑13-铂热电偶丝和GB/T2902-1998铂铑30-铂铑6热电偶丝】，本标准与GB/T3772-1998、GB/T1598-1998、GB/T2902-1998三个标准相比主要变化如下：一本次修订是将三个标准整合为一个标准；热电动势允差采用ASTME2302003中的相关规定：不均匀性热电动势测试由两端取样测试改为连续测试。本标准的附录A和附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国仪表功能材料标准化技术委员会(SAC/TC419)归口。本标准负责起草单位：重庆仪表材料研究所。本标准参加起草单位：贵研铂业股份有限公司、宁波奥崎自动化仪表设备有限公司、乐清市华东仪表厂、昆山万通仪表材料有限公司、上海派朗德贵金属有限公司、中国测试技术研究院、重庆川仪自动化股份有限公司金属功能材料分公司、绍兴春晖自动化仪表有限公司、安徽蓝德集团股份有限公司、中国航空工业第一集团公司北京航空材料研究院、甘肃白银西北铜加工有限责任公司、昆明大方自动控制科技有限公司。本标准主要起草人：谌立新、刘庆宾、何伦英、黄韶华、孙炯、吴兴华、余大才、薛征回、陈桂生、万伟建、邹华、殷成楼、刘大博、杨永刚、李福洪。本标准所代替标准的历次版本发布情况为：GB3772-1983、GB/T3772-1998;GB1598-1979、GB/T1598-1986、GB/T1598-1998;GB2902-1982、GB/T2902-1998.GB/T1598-2010表2偶丝推荐使用温度上限偶丝直径长期使用温度上限短期使用温度上限产品型号mm0.5140016000.5R140016000.5B160017004.4标记示例产品的标记按下列格式表示：铂铑10-铂热电偶丝GB/T1598-SP-I-0.5标记中各要素的含义如下：铂铑10-铂热电偶名称（铂铑10-铂、铂铑13-铂、铂铑30-铂铑6）SP产品代号(SP、SN、RP、RN、BP、BN);I允差等级(I、)；0.5偶丝直径。4.5物理参数产品有关物理参数参见附录A。5技术要求5.1表面质量偶丝表面应颜色均匀，平整、光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的细小划痕和凹陷及个别暗色斑点。5.2尺寸偶丝的直径及允许偏差应符合表3的规定，偶丝的圆度不应超过直径的允许偏差。表3偶丝直径及允差单位为毫米偶丝直径允许偏差0.5-0.0155.3铂丝纯度铂丝纯度用电阻比(R1/R)表示。SN、RN的纯度应满足：标准级：R10/R01.3922，I级、级：R10/R01.3920注：R1R为铂丝分别在100和0时的电阻5.4不均匀热电动势当参考端温度为0，测量端温度为表4规定的温度时，每卷（盘）偶丝的不均匀热电动势应不超过表4的规定。表4偶丝不均匀热电动势不均匀热电动势/V产品名称测量端温度/标准级I级级级铂铑10合金丝1084.629918铂丝1084.62336铂铑13合金丝1084.62101020铂铑30合金丝1200101020铂铑6合金丝12001213252
