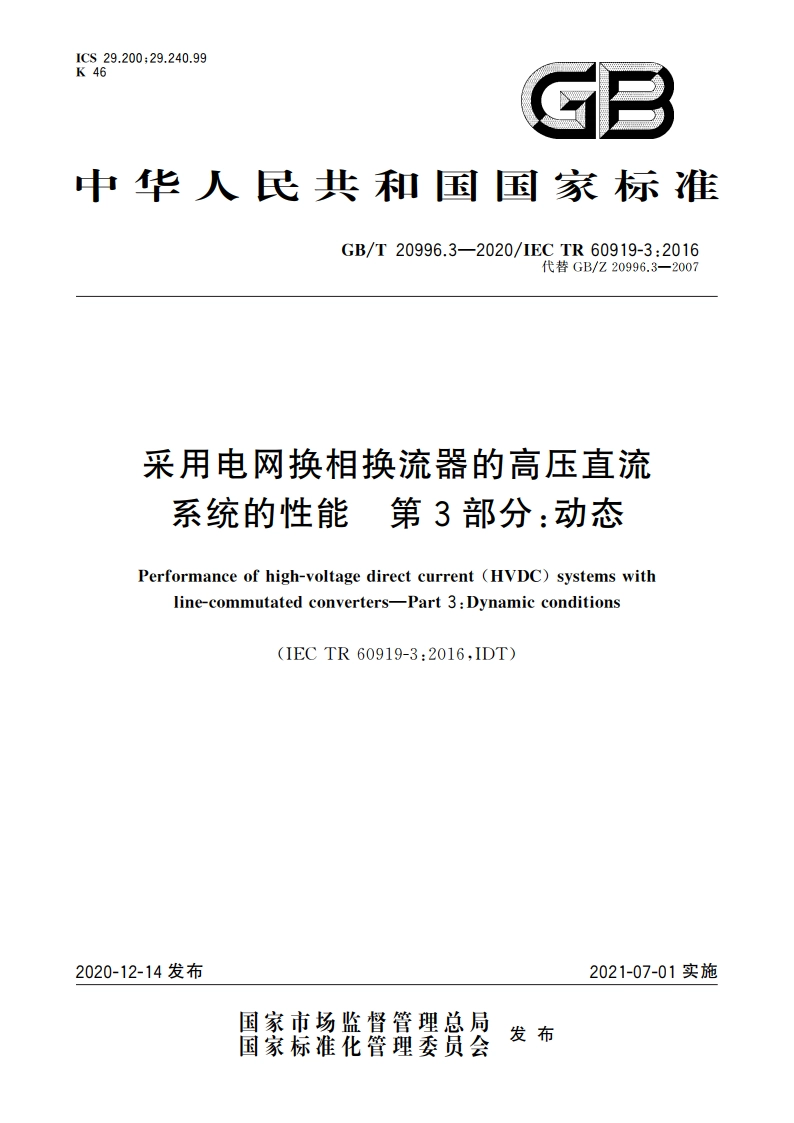

采用电网换相换流器的高压直流系统的性能 第3部分：动态 GBT 20996.3-2020.pdf

GB/T20996.3-2020/1ECTR60919-3:2016前言GB/T20996采用电网换相换流器的高压直流系统的性能分为3个部分：一第1部分：稳态；一第2部分：故障和操作；一第3部分：动态。本部分为GB/T20996的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/Z20996.3一2007高压直流系统的性能第3部分：动态，与GB/Z20996.3一2007相比，除编辑性修改外主要技术变化如下：一修改了范围（见第1章，2007年版的第1章）：一修改了规范性引用文件（见第2章，2007年版的第2章）：一增加了“零功率设置的频率控制”的规定（见4.3）：一修改了高压直流换流器的有功功率/无功功率相关因素中“换相阻抗”的表述（见5.2.2,2007年版的5.2.1)：一增加了满足稳态条件下的无功功率需求需安装设备的规定（见5.2.5）：一增加了“静止同步补偿装置(STATCOM)的电压特性”及相关内容（见5.2.7）：一增加了静止同步补偿装置抑制暂态电压变化的表述（见5.4.2）：一增加了同步调相机缺点的表述（见5.4.3）：一增加了“高压直流换流器、可投切的无功功率源和静止同步补偿装置”及相关内容（见5,4.4）：增加了基于电力电缆的两端高压直流系统限制功率反转的相关规定（见6.2.2）：一增加了实时仿真装置对于控制系统验证的表述（见6.6）：一增加了较高频率下高压直流系统动态性能设计的外部条件需考虑“阻抗频率特性，包括并联电容器数量的改变”和“近区发电机组（从交流主网隔离出来）形成孤岛的可能性。”（见7.3）；一增加了实时仿真装置的重要性和测试要求的规定（见7,6）：一修改了扭振的自然频率，（见8.1,2007年版的8.1）：一增加了次同步扭振的表述（见81），-“SSR”修改为“SSTI”(见8.2,2007年版的8.2)：增加了当UF大于0.1时，需要进一步开展研究的内容（见8.3）；一修改了发电机组的相互作用系数的表达式（见8.3,2007年版的8.3）：一明除了“因此，对于每个有潜在扭振不稳定的涡轮发电机组，都应设有次同步皆振(SSR)保护继电器，”（见2007年版的8.4）：一增加了安装次同步阻尼控制器的高压直流输电系统中对涡轮发电机控制保护的相关规定（见8.6)；一增加了直流重启顺序时的表述（见9.2.6）：一全文中的“直流电抗器”修改为“平波电抗器”。本部分使用翻译法等同采用IEC TR60919-3:2016采用电网换相换流器的高压直流系统的性能第3部分：动态。与本部分中规范性引用的国际文件有一政性对应关系的我国文件如下：一GB/T3859.1一2013半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规0
