采棉机摘锭座杆组件
GBT
34623-2017
采棉机摘锭座杆
组件
34623
2017

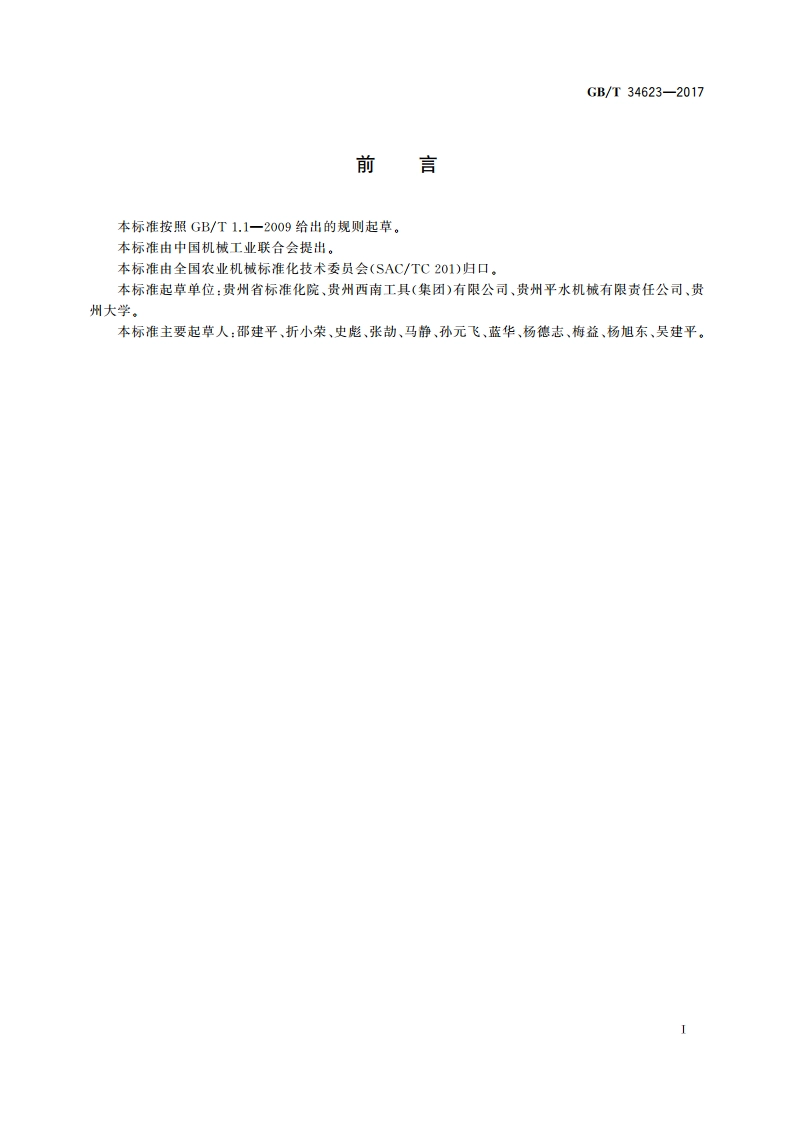

GB/T34623-2017前言本标准按照GB/T1.1-2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会(SAC/TC201)归口。本标准起草单位：贵州省标准化院、贵州西南工具（集团）有限公司、贵州平水机械有限责任公司、贵州大学。本标准主要起草人：邵建平、折小荣、史彪、张劼、马静、孙元飞、蓝华、杨德志、梅益、杨旭东、吴建平。GB/T34623-2017改进代号规格代码名称代码图1采棉机摘锭座杆组件型号标记图示例：采棉机摘锭座杆组件的名称代号为2DJ,摘锭座杆组件上的摘锭数量18个，改进代号为A,型号标记：ZDJ-18A.5技术要求5.1基本要求摘锭座杆组件及其各零件应按照批准的产品图样和技术文件制造。5.2材料要求5.2.1采用的主要材料等应符合GB/T3077、GB/T3078相关国家标准的规定。5.2.2含油轴承材料的主要化学成分宜符合表1的规定，性能应符合GB/T2688的规定。表1含油轴承材料主要化学成分化学成分MgSiMnZnFeCuTi含量/%0.40.80.71.20.40.80.20.40.60.81.82.60.140.165.3外观及表面质量5.3.1外观表面不应有裂纹、碰伤、拉裂和锈蚀。5.3.2摘锭刃部不应有毛刺、崩刃、镀铬层脱落等缺陷。5.3.3摘锭表面圆锥面粗糙度为Ra0.8,刃口粗糙度为Ra1.6,如图2所示。单位为毫米21.6/刃口0.8圆锥面0.40.60.015A说明：1摘锭：2摘锭轴套B:3摘锭座4摘锭轴套A图2摘锭组件示意图2
