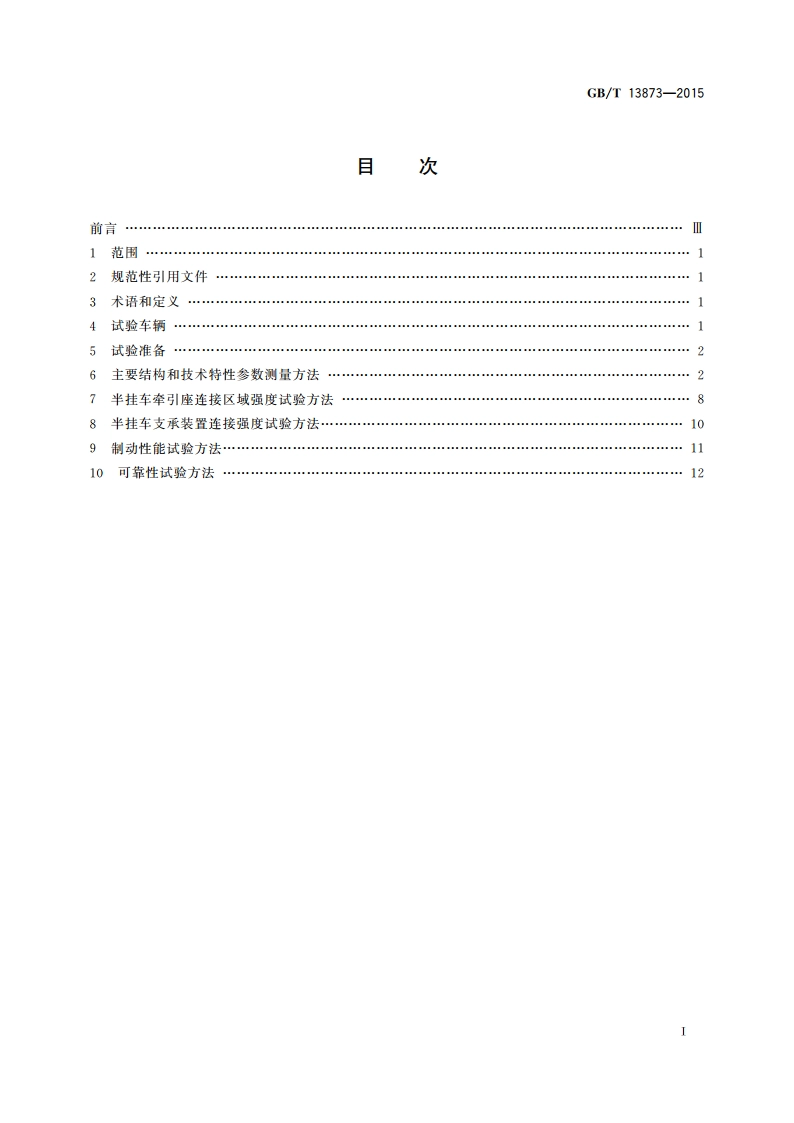

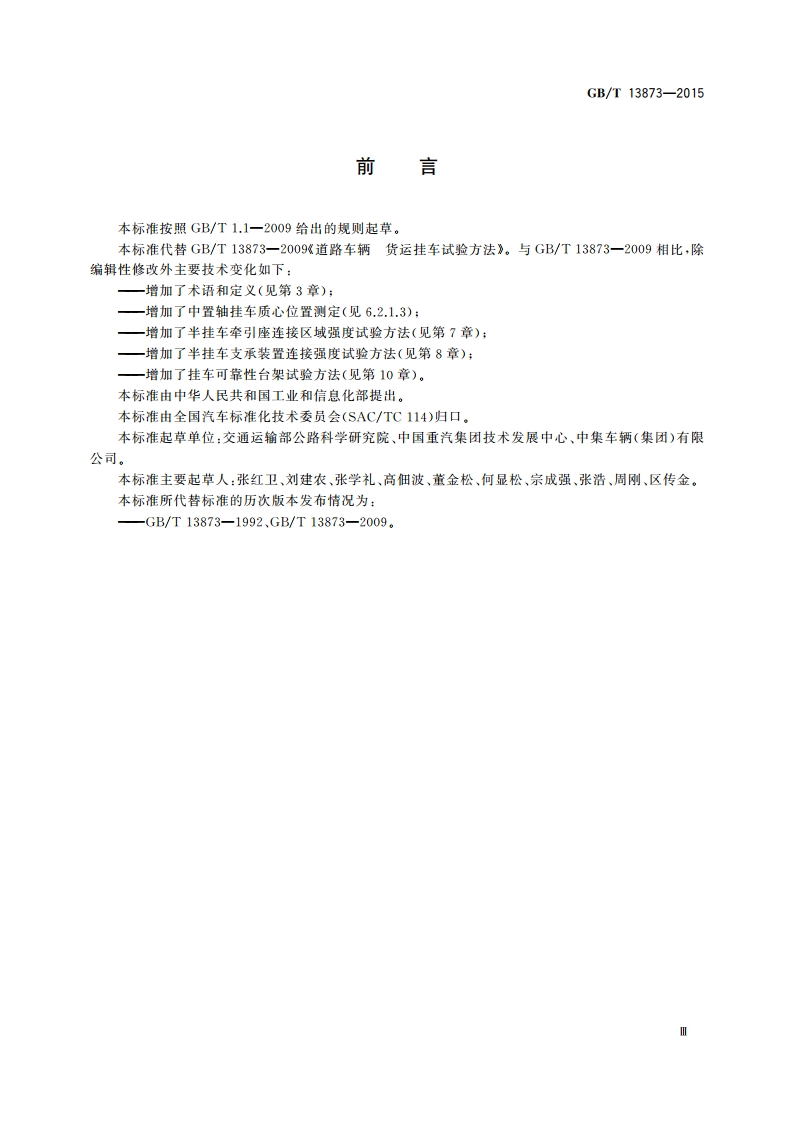

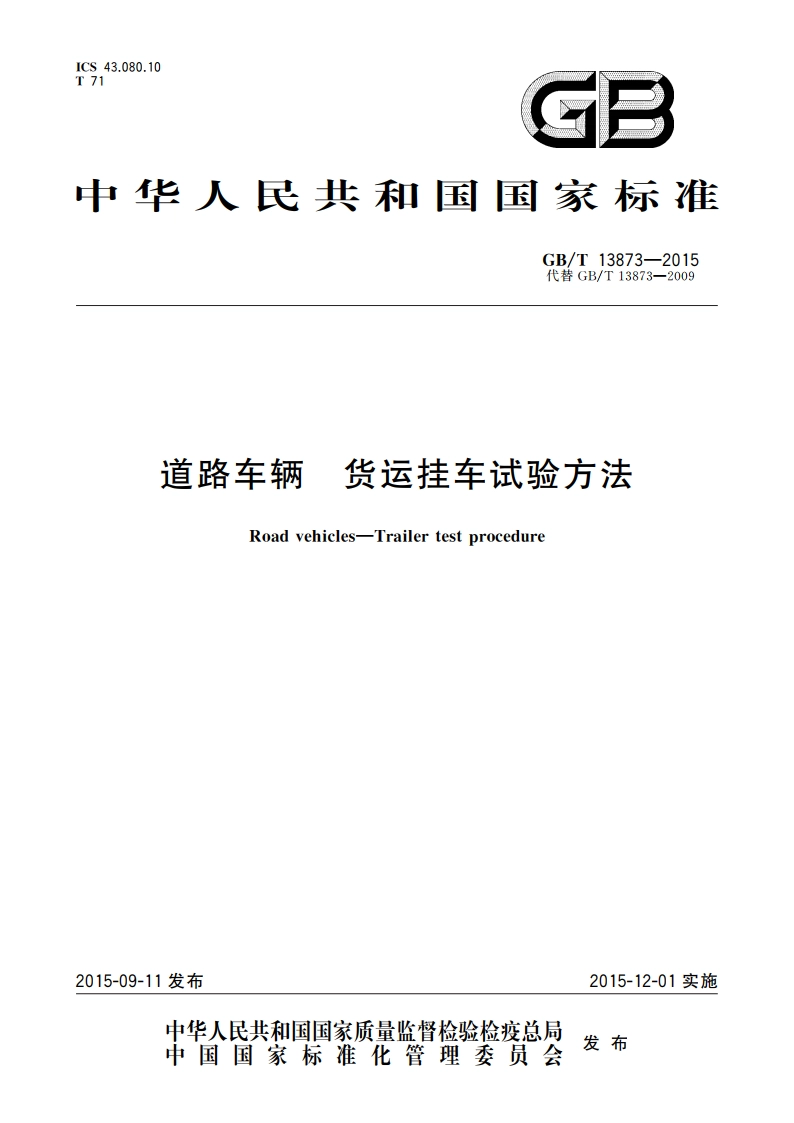

ICS 43.080.10T71GB中华人民共和国国家标准GB/T13873-2015代替GB/T138732009道路车辆货运挂车试验方法Road vehicles-Trailer test procedure2015-09-11发布2015-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T13873-2015前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T13873-2009道路车辆货运挂车试验方法。与GB/T13873-2009相比，除编辑性修改外主要技术变化如下：增加了术语和定义（见第3章）；增加了中置轴挂车质心位置测定（见6.2.1.3）；增加了半挂车牵引座连接区域强度试验方法（见第7章）；增加了半挂车支承装置连接强度试验方法（见第8章）；增加了挂车可靠性台架试验方法（见第10章）。本标准由中华人民共和国工业和信息化部提出。本标准由全国汽车标准化技术委员会(SAC/TC114)归口。本标准起草单位：交通运输部公路科学研究院、中国重汽集团技术发展中心、中集车辆（集团）有限公司。本标准主要起草人：张红卫、刘建农、张学礼、高佃波、董金松、何显松、宗成强、张浩、周刚、区传金。本标准所代替标准的历次版本发布情况为：GB/T13873-1992、GB/T13873-2009。GB/T13873-2015道路车辆货运挂车试验方法1范围本标准规定了货运挂车（以下简称挂车）主要结构和技术特性参数的测定方法、半挂车牵引座连接区域强度和支承装置连接强度试验方法，以及挂车制动性能和可靠性的试验方法。本标准适用于在公路及城市道路上行驶的挂车试验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3730.1汽车和挂车类型的术语和定义GB/T3730.2道路车辆质量词汇和代码GB/T3730.3汽车和挂车的术语及其定义车辆尺寸GB7258机动车运行安全技术条件GB/T12534汽车道路试验方法通则GB/T12674汽车质量（重量）参数测定方法GB12676商用车辆和挂车制动系统技术要求及试脸方法GB/T13594机动车和挂车防抱制动性能和试验方法GB/T23336半挂车通用技术条件3术语和定义GB/T3730.1、GB/T3730.2、GB/T3730.3界定的以及下列术语和定义适用于本文件，3.1半挂车牵引座连接区域contacting area to the fifth wheel of semitrailer半挂车上以牵引销为中心，直径为965mm的圆形区域。3.2试验力test forceFv半挂车所允许的传递给牵引座的最大垂直静载荷。4试验车辆4.1挂车各总成、部件、附件及附属装置（包括备胎），应装备齐全，并安装在规定的位置上。4.2挂车技术状况应符合制造企业产品技术条件的规定。4.3挂车的装载质量保持额定载荷或达到最大设计总质量状态。装载物应在货箱内或货台上均匀分布，或在技术条件规定的装载区域内均匀分布并按相关要求固定。4.4挂车应按使用说明书进行技术维护，试验中不得任意调整或更换零部件，技术维护时应做好详细GB/T13873-2015记录。5试验准备5.1一般检查5.1.1检查挂车的主要信息，至少应包括生产企业名称，挂车的商标、型号及编号、出厂日期、VN等内容。5.1.2检查挂车各总成、部件、附件及附属装置的完整性，外部紧固程度，各总成润滑状态及密封状况。5.1.3检查挂车的装配、调整质量，应符合制造企业技术条件的规定。5.1.4检查挂车防抱制动装置的安装，应符合GB7258的规定。5.2技术状况检查5.2.1技术状况检查在挂车一般检查合格后，性能试验之前进行。5.2.2技术状况检查道路条件应符合GB/T12534的规定。5.2.3行驶里程不少于100km,行驶速度控制在牵引车最高车速的50%80%范围内，并尽量保持匀速行驶：行驶中注意观察挂车各总成、部件的工作情况，尤其注意转向、制动、连接、灯光信号等机构的效能：发现异常现象时，应立即停车检查，找出原因并消除后继续进行检查试验，并将情况详细记录。6主要结构和技术特性参数测量方法6.1挂车质量参数测量6.1.1测量设备根据被测挂车的质量，选择适当量程且精度不低于0.5%的地衡（或汽车轴重仪）。地衡（或汽车轴重仪)应在检定有效期内使用。地衡台面与地衡出入口地面在同一平面上。6.1.2牵引杆挂车测量方法6.1.2.1牵引杆挂车整备质量及各轴轴载质量测量被测挂车由牵引车牵引，先从一个方向低速驶上地衡台面，依次测量挂车前轴轴载质量G:、挂车整备质量G。、挂车后轴轴载质量G2。然后调头，从相反方向再次测量挂车前轴轴载质量G。、挂车整备质量G%、挂车后轴轴载质量G2。测量时，挂车停稳，脱离牵引车，制动器放松。6.1.2.2牵引杆挂车最大总质量及各轴最大轴载质量测量牵引杆挂车处于最大总质量状态，按照6.1.2.1的方法测量满载状态下的牵引杆挂车前轴轴载质量G,、挂车总质量G、挂车后轴轴载质量G:和相反方向的挂车前轴轴载质量G”,、挂车总质量G”、挂车后轴轴载质量G”。6.1.2.3质量测量结果处理测量结果计算见表1。2
