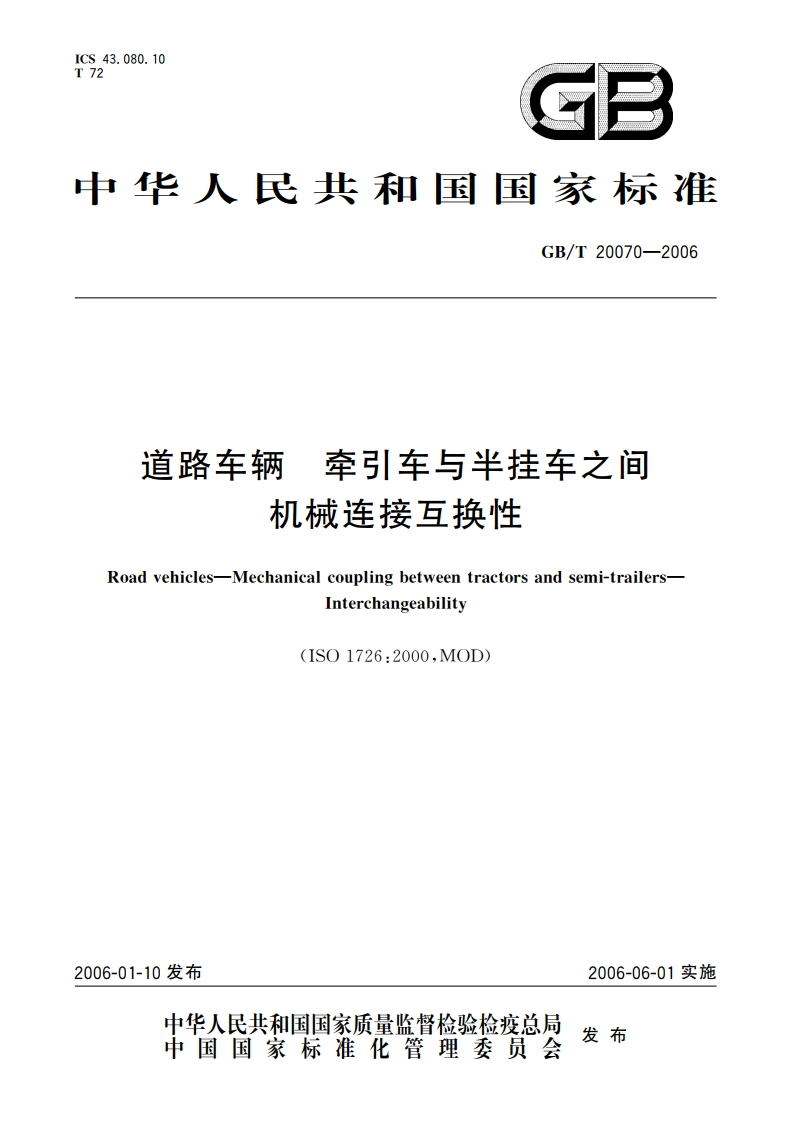

道路车辆 牵引车与半挂车之间 机械连接互换性 GBT 20070-2006.pdf

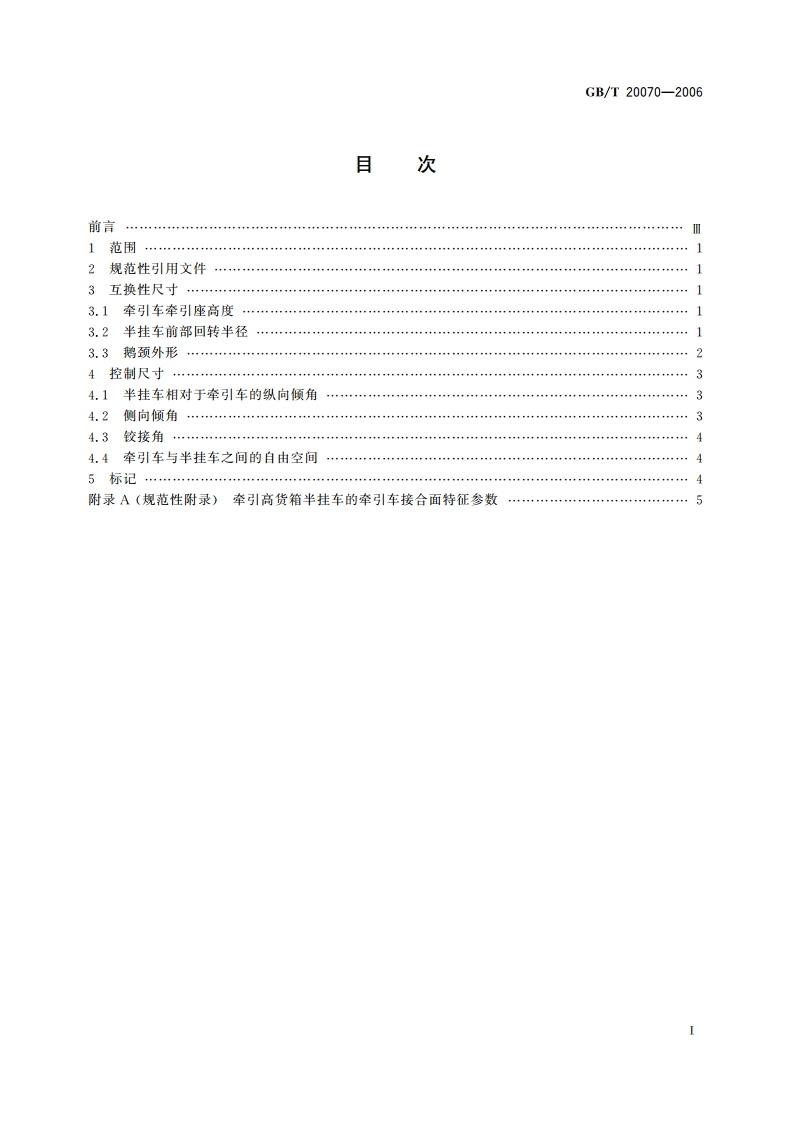

GB/T20070-2006目次前言01范围2规范性引用文件13互换性尺寸13.1牵引车牵引座高度13.2半挂车前部回转半径13.3粥颈外形24挖制尺寸9099934.1半挂车相对于牵引车的纵向倾角34.2侧问倾角343饺接角44.4牵引车与半挂车之间的自由空间45标j记4附录A(规范性附录)牵引高货箱半挂车的牵引车接合面特征参数5GB/T20070-2006单位为毫米1一X点处L,的最小值为80mm,图2牵引车与半挂车之间的自由空间3.3鹅颈外形鹅颈整个表面的三部分见图3，由两个平面和一个平滑过渡的环状表面组成的外表面：一一个水平面，垂直于牵引销轴线，长度为L2(AB),宽度为半挂车宽度，到相交点截止一一个平面，宽度相同，与第一个平面的夹角为y,到相交点截止：一一个环状表面，由旋转的垂直线段DE组成，位于距牵引销轴3半径的圆弧上，半径2(CD-CD)的圆弧位于第二个平面与DE之间，应过渡平滑。鹅颈外形由下列参数构成：L2=750mm一y=4：一r:=450mm一r3=2300mm。由上述尺寸可确定半径2的圆弧中心。2
