道路车辆 制动衬片摩擦材料 摩擦性能拖曳试验方法 GBT 34007-2017.pdf

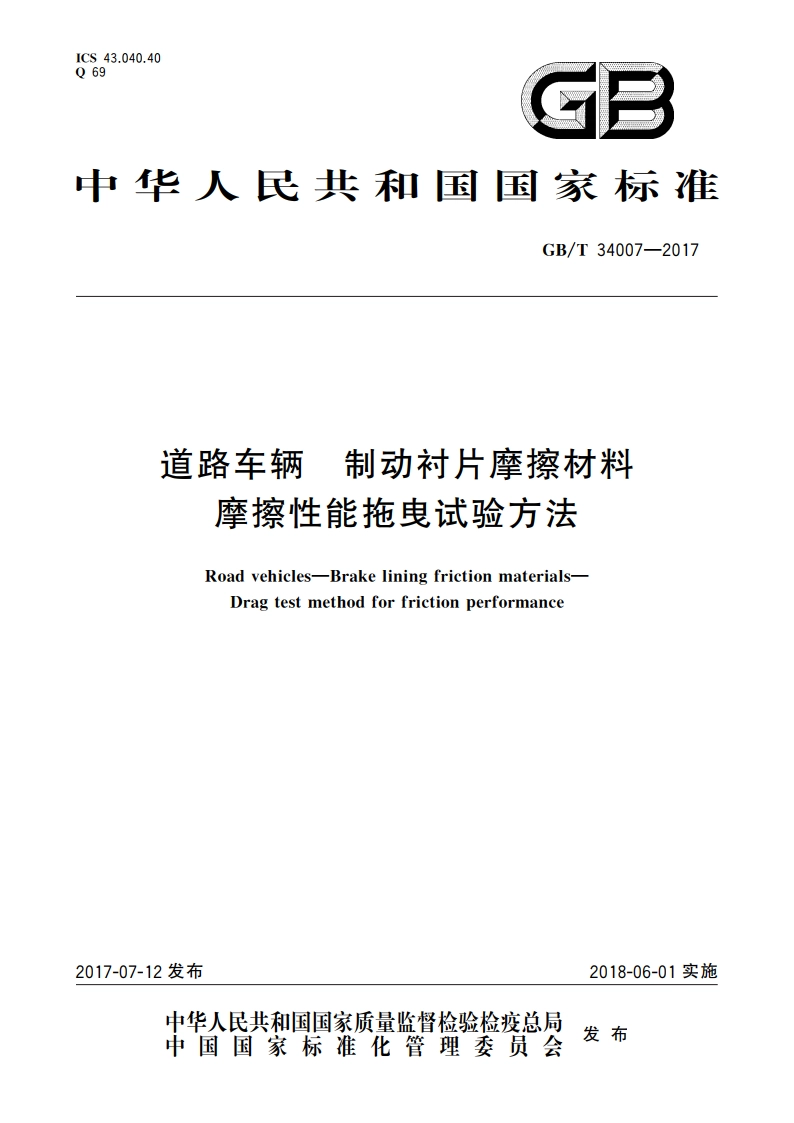

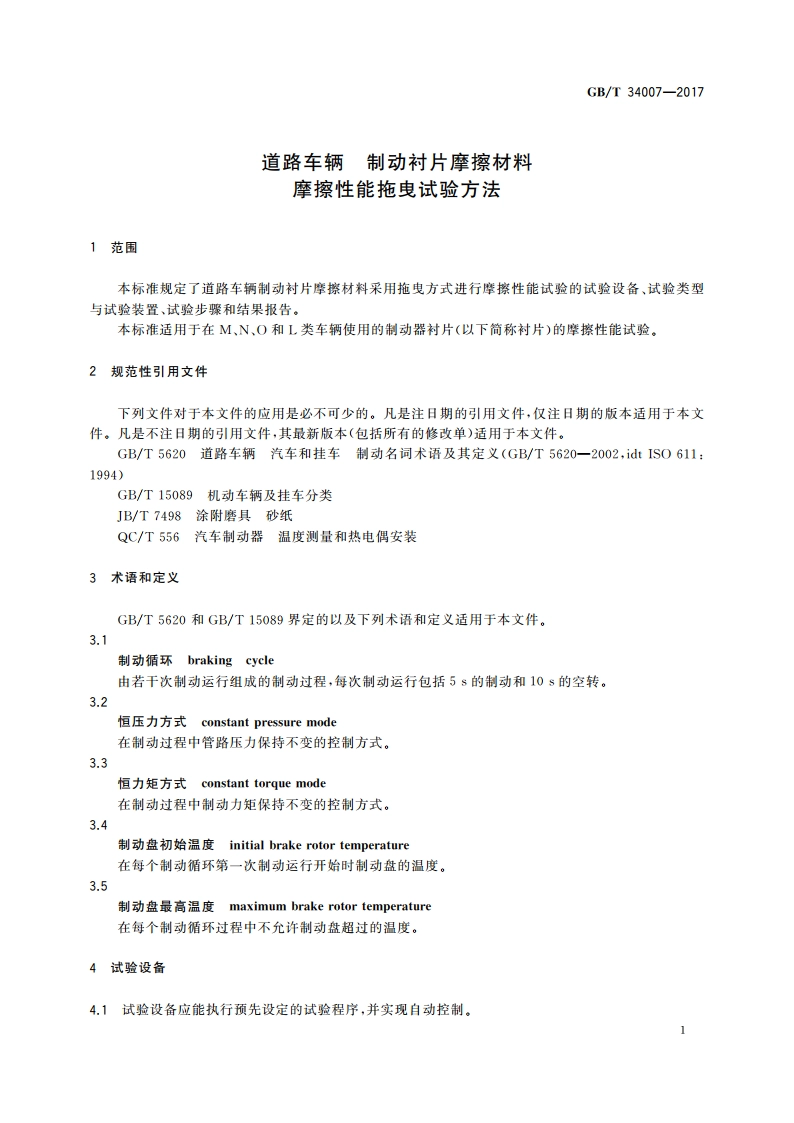

ICS43.040.40Q69GB中华人民共和国国家标准GB/T34007-2017道路车辆制动衬片摩擦材料摩擦性能拖曳试验方法Road vehicles-Brake lining friction materials-Drag test method for friction performance2017-07-12发布2018-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T34007-2017MaP0.057 XrXA(1)式中：衬片摩擦面单位压力，单位为兆帕(MPa);A制动钳活塞的面积，单位为平方厘米(cm2);r制动盘的有效半径，单位为毫米(mm),按式(2)计算：r.-d-h-1式中：d制动盘的直径，单位为毫米(mm);h衬片的高度，单位为毫米(mm)。当A18.1 cm2时，M=150 Nm;当A18.1cm2时，M=300 Nm。6.1.1.1.2恒力矩方式下力矩的确定制动输出力矩(M)按式(3)计算。(TE-TA)ABS(3)式中：M制动输出力矩，单位为牛顿米(Nm);T制动末温，单位为摄氏度（）；T制动初温，单位为摄氏度（）；a制动盘的热传导率，单位为焦耳每平方米秒开尔文J/(m2sK);As制动盘的热传导面积，单位为平方米(m2);c制动盘的比热容，单位为焦耳每牛顿开尔文J/(NK);GBs制动盘的质量，单位为牛顿(N);制动时间，单位为秒(s);n制动盘的转速，单位为转每分(r/min)。对于制动盘材质为HT250的灰铸铁，a取值为59.7J/(m2sK),c取值为51J/(NK)。在不同的试验阶段对恒力矩分别取值，分别计为M1、M2和M1。计算M1时，(T一T)为125C,t为25 s;计算M2时，(TE-TA)为225，t为25 s;计算M时，(TE-TA)为450，t为50 s。6.1.1.2取样法试验压力和力矩的确定恒压力方式下样块摩擦面的单位面积压力为75N/cm2,制动管路压力为0.89MPa;恒力矩方式下M取值103Nm,M2取值186Nm,M取值194Nm。6.1.1.3制动盘表面的处理每次试验前，制动盘表面应用JB/T7498中粒度为P240或更细的砂纸处理，使制动盘表面无明显磨痕和锈蚀；用软布和无水乙醇除去制动盘表面的灰尘和油污。6.1.1.4试样准备6.1.1.4.1原样法试验的试样准备从样品中随机抽取2个衬片，在每个衬片背面标识4个点，以确定衬片厚度测量点的位置，见图1。3
