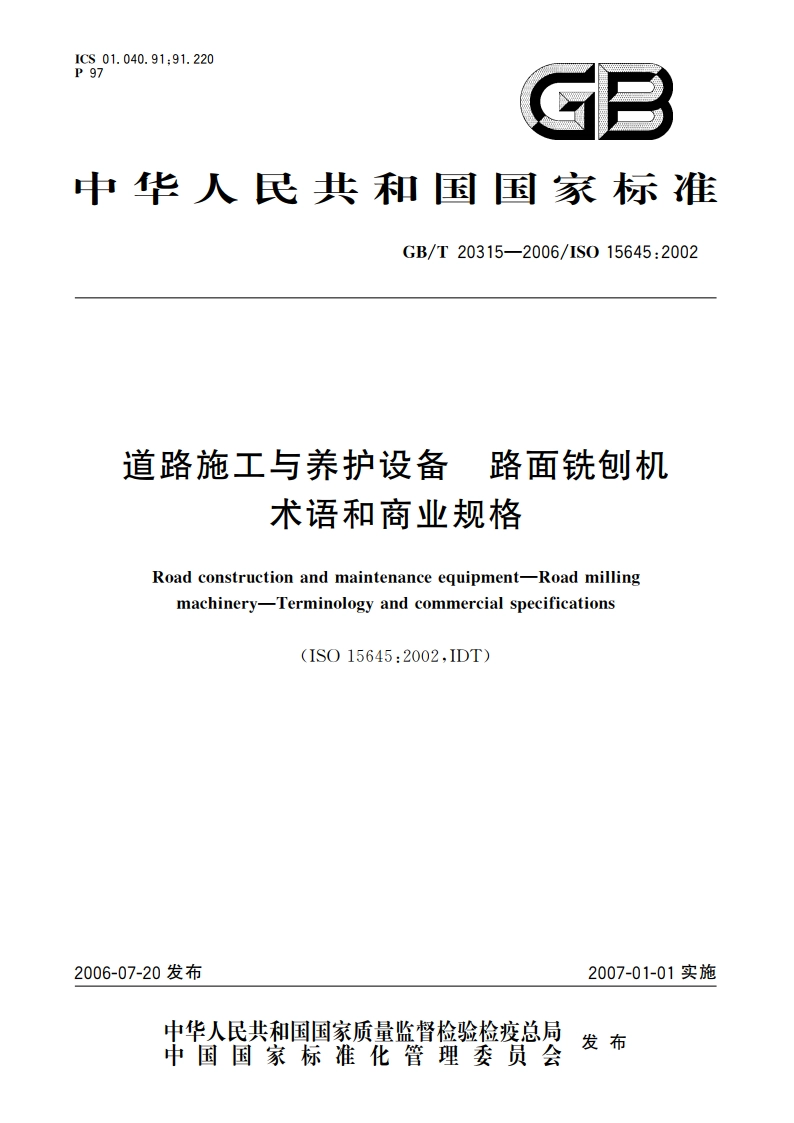

道路施工与养护设备 路面铣刨机 术语和商业规格 GBT 20315-2006.pdf

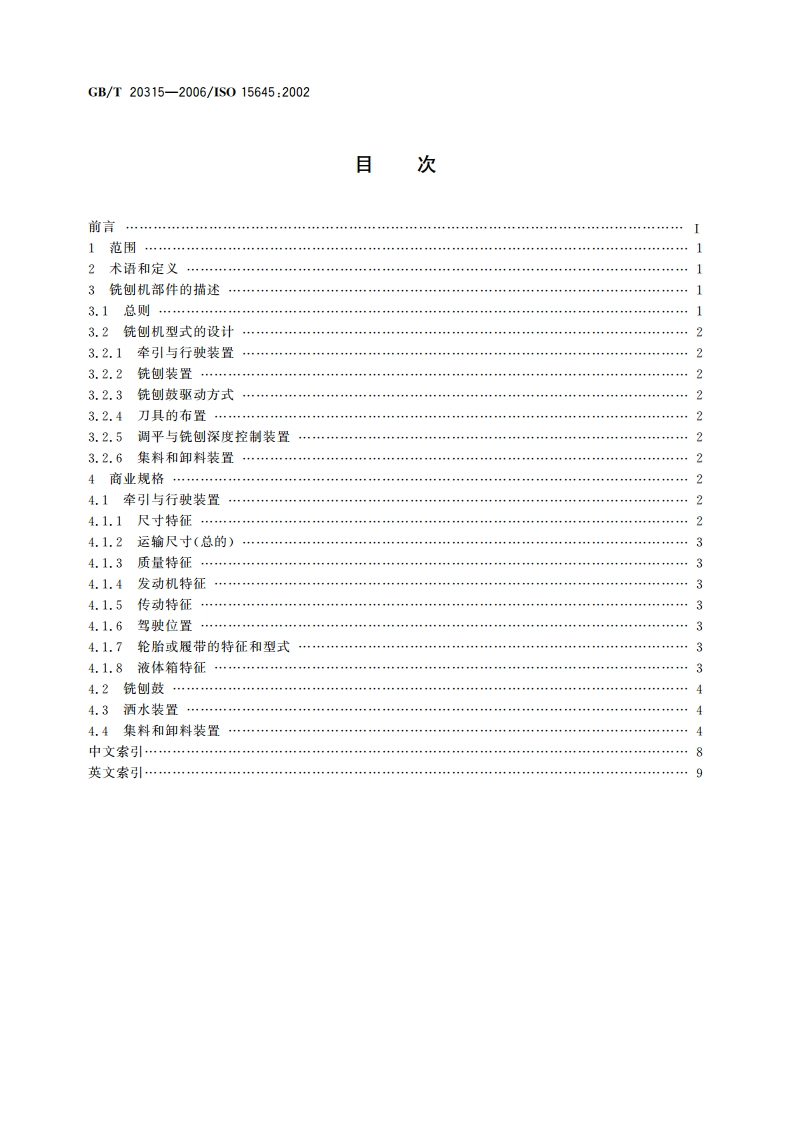

GB/T20315-2006/ISO15645:2002目次前言1范围2术语和定义3铣刨机部件的描述3.1总则3.2铣刨机型式的设计3.2.1牵引与行驶装置3.2.2铣刨装置3.2.3铣刨鼓驱动方式23.2.4刀具的布置3.2.5调平与铣刨深度控制装置23.2.6集料和卸料装置4商业规格4.1牵引与行驶装置4.1.1尺寸特征4.1.2运输尺寸（总的）4.1.3质量特征4.1.4发动机特征4.1.5传动特征4.1.6驾驶位置4.1.7轮胎或履带的特征和型式4.1.8液体箱特征4.2铣刨鼓4.3洒水装置4.4集料和卸料装置中文索引英文索引GB/T20315-2006/1S015645:2002道路施工与养护设备路面铣刨机术语和商业规格1范围本标准规定了路面铣刨机的术语、功能、类型和特征。本标准适用于对混凝土、沥青或其他类似材料修建的路面进行铣、刨施工用的路面酰刨机（以下简称铣刨机)。2术语和定义下列术语和定义适用于本标准。2.1路面铣刨机road milling machinery用于铣刨道路铺装层的可移动式道路施工机械。2.2路面铣刨机底盘road milling carrier用于承载路面铣刨机所有装置的部件，并向不同的装置分配必要的动力，确保施工与转移过程中机器的正常运转。2.3铣刨装置cutting and milling system由铣刨鼓和洒水装置组成。铣刨鼓为动力驱动的圆柱体，上面装有铣刨刀具。注：在能刨作业过程中，该圆柱体是不断旋转的，铣创刀具主要依靠酒水装置进行冷却。2.4调平装置leveling system用于获得并维持铣削底面几何形状的自动或手动控制装置。注：底面的儿何形状取决于纵坡和横坡两个方向。儿何基准取决于现有路面的表面形状或专门设定。2.5集料和卸料装置system to remove or make a cordon of aggregate material收集并卸出松散物料的排料装置。注：物料可以输送到前、后或侧面的装载设备上，或者推放到机器侧面或后面的划定区域内。2.6工作质量0 perating mass主机的总质量，包括全部标准工作装置、有或无司机室、有或无滚翻保护结构(ROPS)等、司机(75kg)、装足油的燃料箱、在额定容量下的所有液体系统。有洒水装置时，还应包括盛一半水的酒水箱的质量。3铣刨机部件的描述3.1总则铣刨机一股应配备如下装置：一牵引与行驶装置：一铣刨装置；
