道路硅酸盐水泥 GBT 13693-2017.pdf

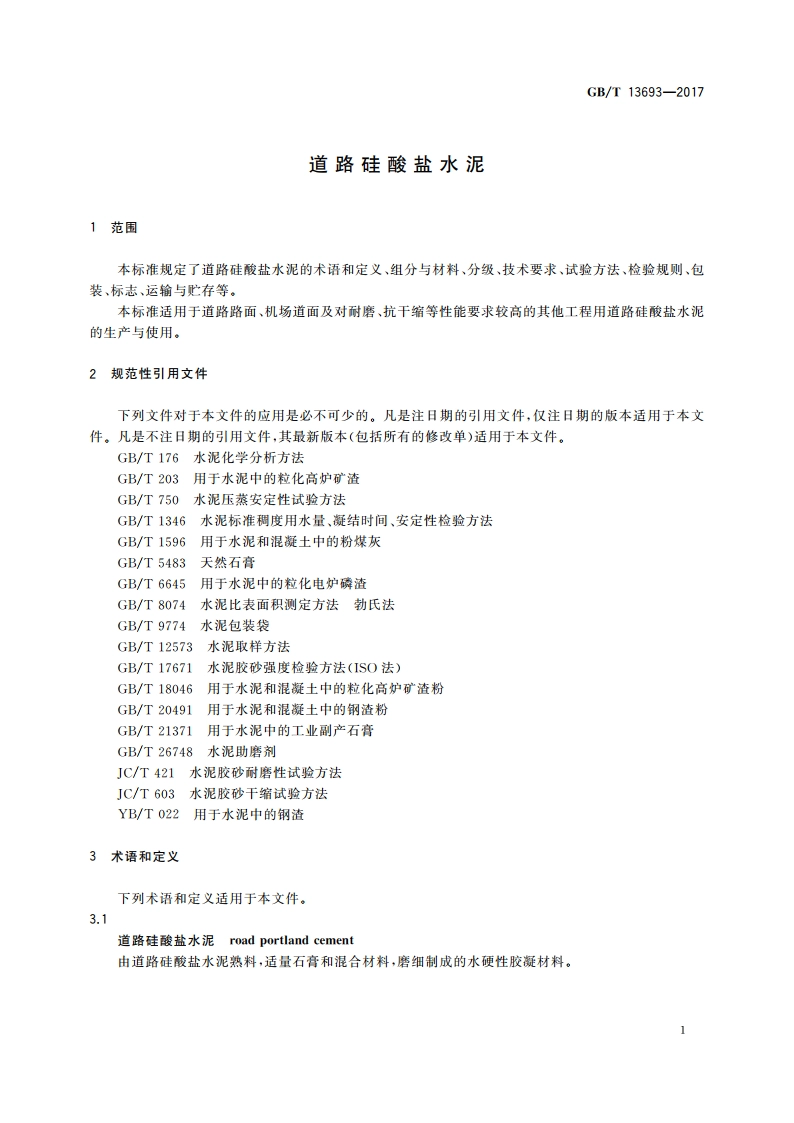

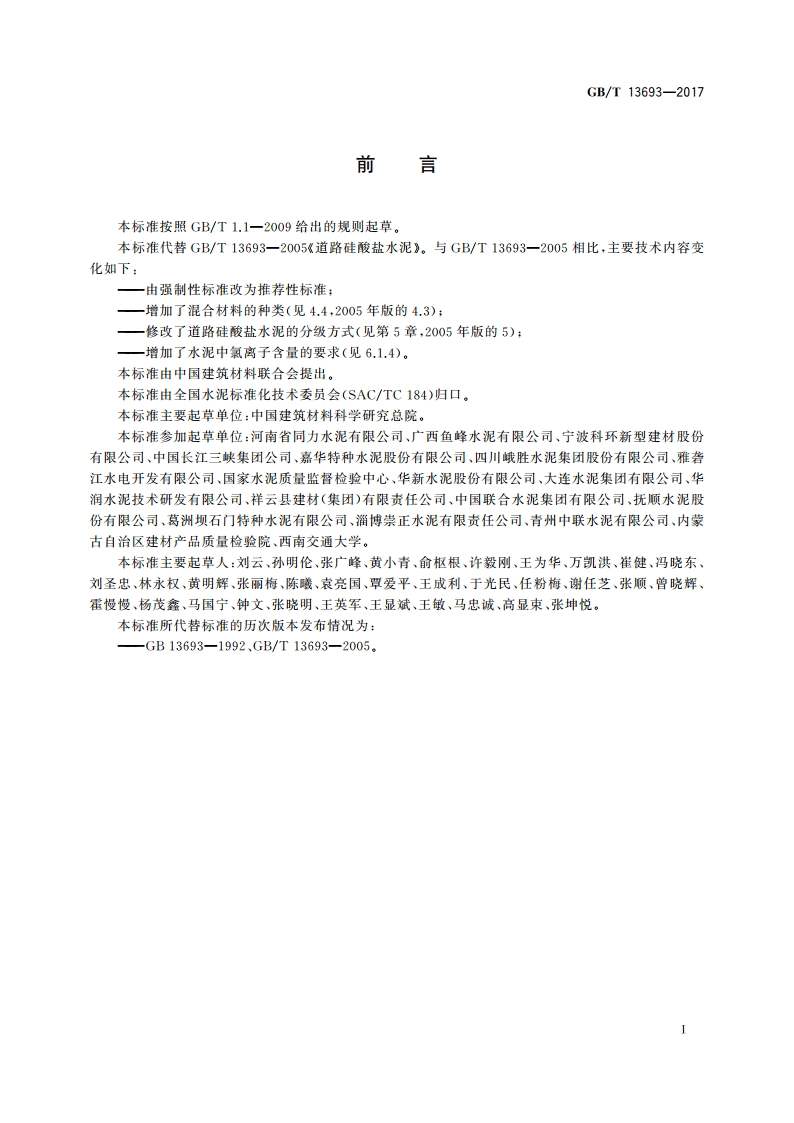

GB/T13693-2017前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T13693-2005道路硅酸盐水泥。与GB/T13693-2005相比，主要技术内容变化如下：由强制性标准改为推荐性标准；增加了混合材料的种类（见4.4,2005年版的4.3）；修改了道路硅酸盐水泥的分级方式（见第5章，2005年版的5）；增加了水泥中氯离子含量的要求（见6.1.4）。本标准由中国建筑材料联合会提出。本标准由全国水泥标准化技术委员会(SAC/TC184)归口。本标准主要起草单位：中国建筑材料科学研究总院。本标准参加起草单位：河南省同力水泥有限公司、广西鱼峰水泥有限公司、宁波科环新型建材股份有限公司、中国长江三峡集团公司、嘉华特种水泥股份有限公司、四川峨胜水泥集团股份有限公司、雅砻江水电开发有限公司、国家水泥质量监督检验中心、华新水泥股份有限公司、大连水泥集团有限公司、华润水泥技术研发有限公司、祥云县建材（集团）有限责任公司、中国联合水泥集团有限公司、抚顺水泥股份有限公司、葛洲坝石门特种水泥有限公司、淄博崇正水泥有限责任公司、青州中联水泥有限公司、内蒙古自治区建材产品质量检验院、西南交通大学。本标准主要起草人：刘云、孙明伦、张广峰、黄小青、俞枢根、许毅刚、王为华、万凯洪、崔健、冯晓东、刘圣忠、林永权、黄明辉、张丽梅、陈曦、袁亮国、覃爱平、王成利、于光民、任粉梅、谢任芝、张顺、曾晓辉、霍慢慢、杨茂鑫、马国宁、钟文、张晓明、王英军、王显斌、王敏、马忠诚、高显束、张坤悦。本标准所代替标准的历次版本发布情况为：GB 13693-1992、GB/T 13693-2005GB/T13693-20176技术要求6.1化学成分6.1.1氧化镁(Mg0)水泥中氧化镁的含量（质量分数）不大于5.0%。如果水泥压蒸试验合格，则水泥中氧化镁的含量(质量分数)允许放宽至6.0%。6.1.2三氧化硫(S03)三氧化硫的含量（质量分数）不大于3.5%。6.1.3烧失量烧失量不大于3.0%。6.1.4氯离子氯离子的含量（质量分数）不大于0.06%。6.1.5碱含量（选择性指标）水泥中碱含量按w(NO)十0.658e(KzO)计算值表示。若使用活性骨料，用户要求提供低碱水泥时，水泥中的减含量不应大于0.60%或由买卖双方协商确定。6.2物理性能6.2.1比表面积（选择性指标）比表面积为300m2/kg450m2/kg。6.2.2凝结时间初凝时间不小于90min,终凝时间不大于720min,6.2.3沸煮法安定性用雷氏夹检验合格。6.2.4干缩率28d干缩率不大于0.10%，6.2.5耐磨性28d磨耗量不大于3.00kg/m2。6.2.6强度各龄期的强度应符合表1的规定。
