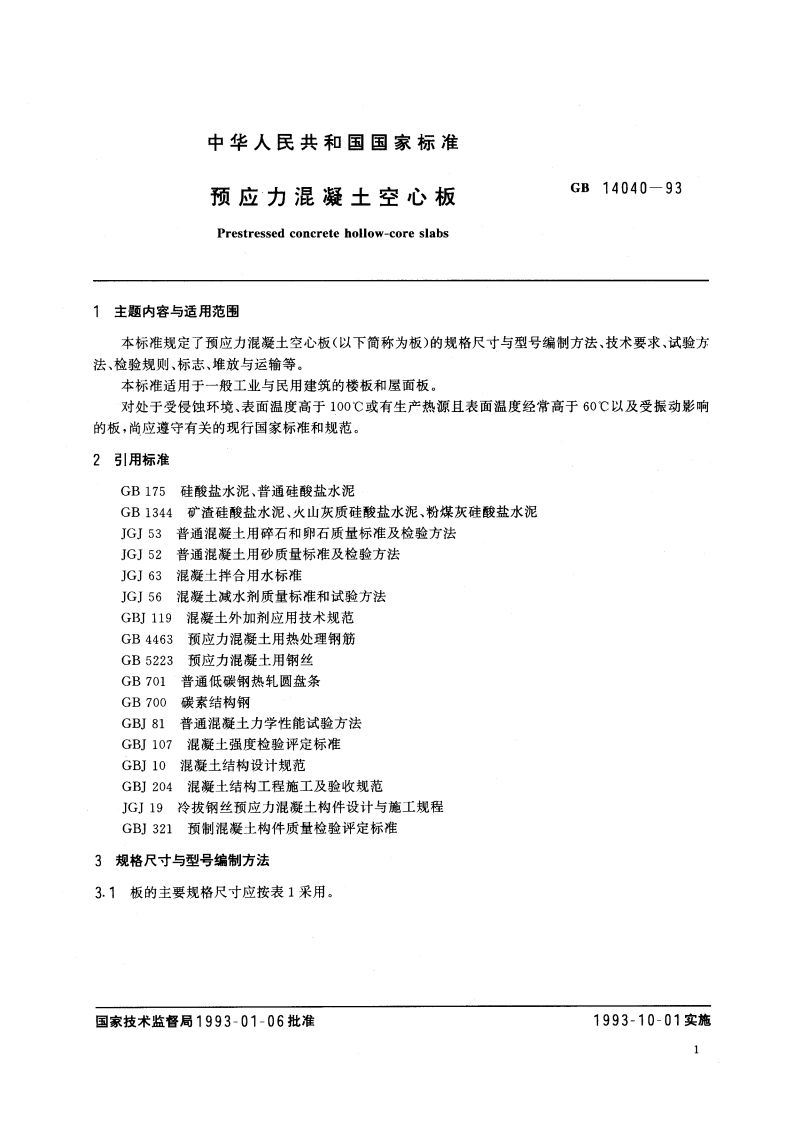

预应力混凝土空心板 GB 14040-1993.pdf

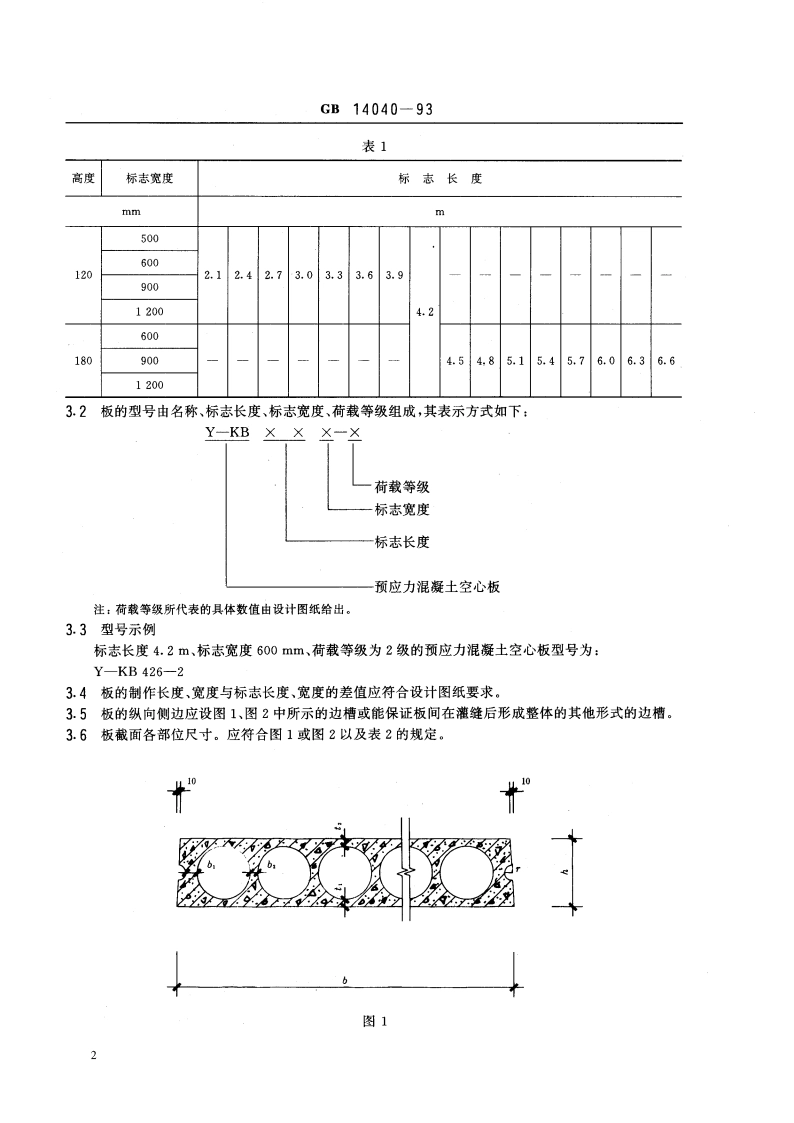

GB14040-935(h=L20)5(h=120)10(h=180）104h=180)15(h=120)15(h=120)20(h=180)20(h=180)5图2b一板宽：1一边肋宽度：一板底厚度：h一板高：be一中肋宽度；红一板面厚度；h:一下齿高度；h2一上齿高度：r边槽半径表2mmhhe1202520151803.7圆孔总面积与板截面积之比的空心率应符合表3的规定。表3板高，mm孔径，mm板空心率，%120803218014039注：计算空心率时，板宽按上、下板宽的平均值计。板宽500的空心率可比表中数值减少1.0%，当必须使用其他尺寸的孔径时，其空心率不应小于表中数值。3.8板截面应同时符合3.6和3.7条的规定。4技术要求4.1板应按本标准的规定和经规定程序批准的设计图纸生产。4.2材料4.2.1混凝土的原材质量应分别符合GB175、GB1344、JGJ52、JGJ53、JGJ56、JG】63.GBJ119的规定。4.2.2钢材4.2.2.1预应力筋宜采用刻痕钢丝、热处理钢筋、冷拉I、V级钢筋、冷拔低合金钢丝（也称冷拔中强钢丝)和甲级冷拔低碳钢丝及以符合国家标准的其他预应力钢筋、钢丝，其材质和性能应分别符合GB5223、GB4463、GBJ204和JGJ19的规定.
