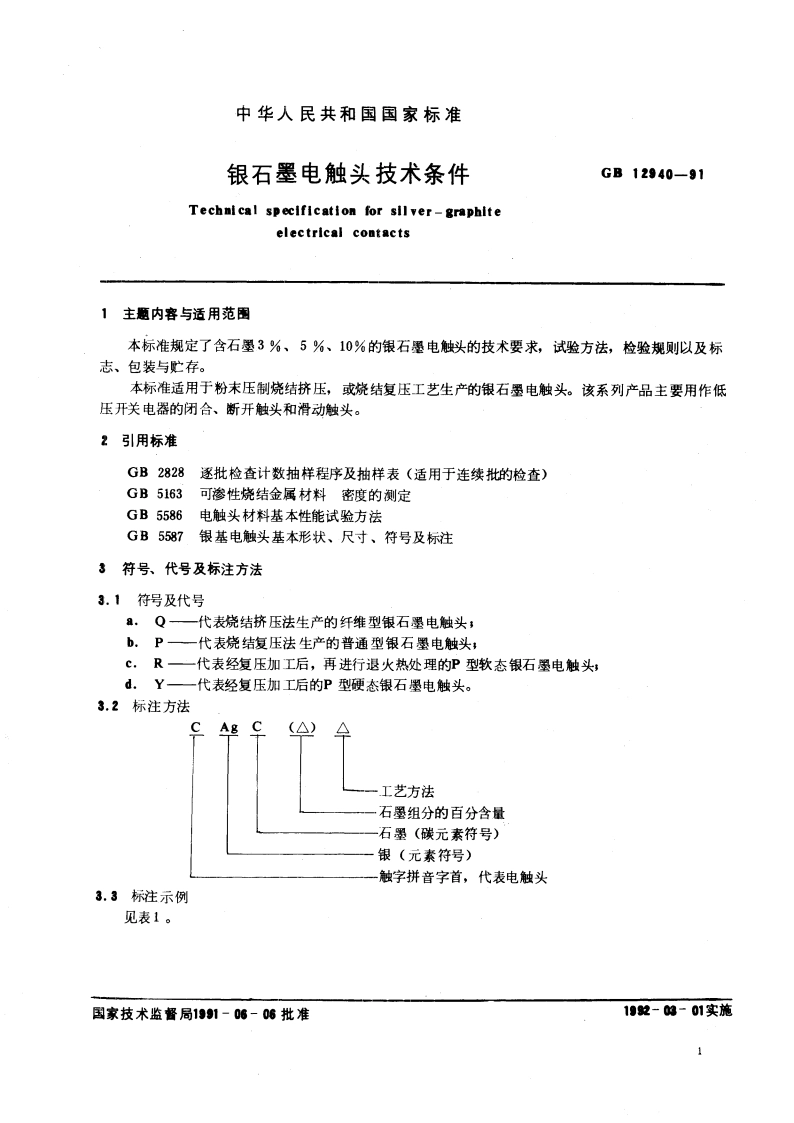

银石墨电触头技术条件 GB 12940-1991.pdf

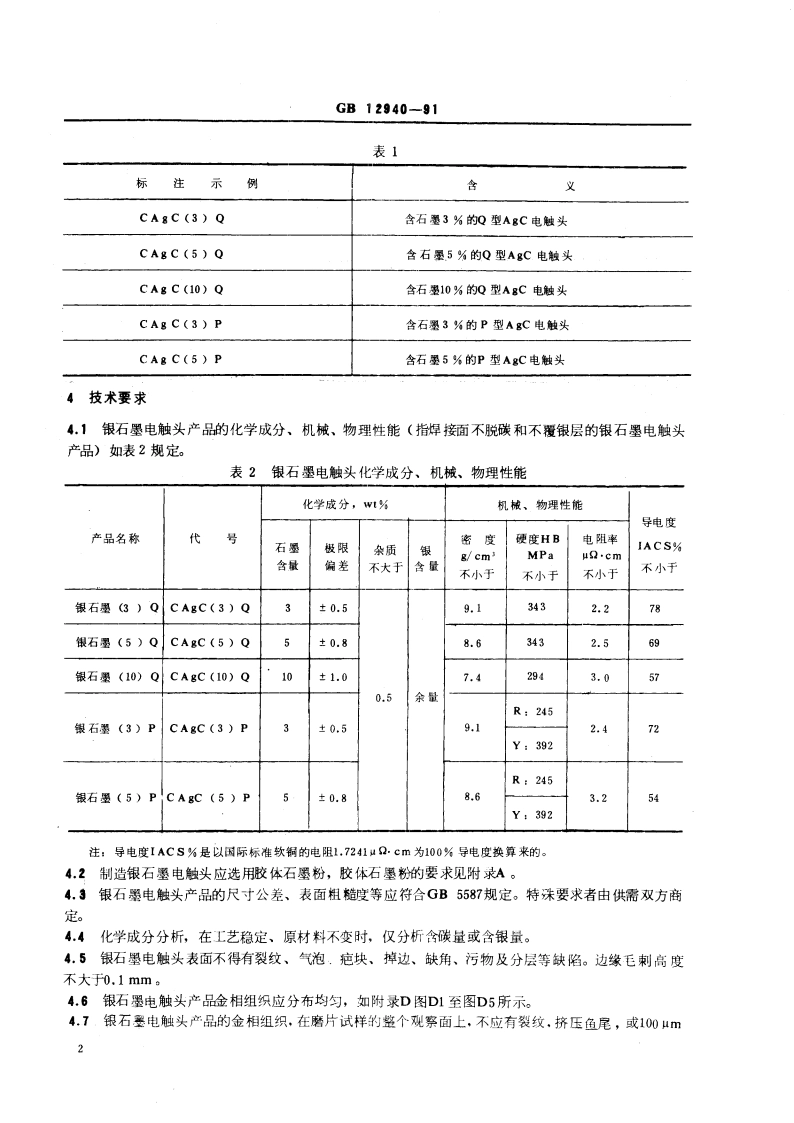

GB12940-91表1标注示例含义CA8C(3)Q含石墨3%的Q型AgC电触头CAgC(5)Q含右墨5%的Q型AgC电触头CAg C(10)Q含石墨10%的Q型A8C电触头CAg C(3)P含石墨3的P型AgC电触头CAg C(5)P含石墨5%的P型AgC电触头4技术要求4.1银石墨电触头产品的化学成分、机械、物理性能（指焊接面不脱碳和不覆银层的银石墨电触头产品)如表2规定。表2银石墨电触头化学成分、机械、物理性能化学成分，w1为机械、物理性能导电度产品名称代号硬度HB电阻率石墨极限密度杂质银IACS%g/cmMPau.cm含量偏差不大于含量不小于不小于不小于不小于银石墨(3)QCAgC(3)Q30.59.13432.278银石墨(5)QCAgC(5)Q50.88.63432.5o银石墨(10)Q CAgC(10)Q101.07.42943.0570.5余量R:245银石墨(3)PCAgC(3)P30.59.12.472Y:392R:245银石墨(5)PCAgC(5)P0.88.63.254Y:392注：导电度IACS%是以国际标准软铜的电阻1,72414Q:Cm为100%导电度换算来的。4.2制造银石墨电触头应选用胶体石墨粉，胶体石墨粉的要求见附录A。4.3银石墨电触头产品的尺寸公差、表面粗糙度等应符合GB5587规定。特殊要求者由供需双方商定。4.4化学成分分析，在工艺稳定、原材料不变时，仅分析含碳量或含银量。4.5银石墨电触头表面不得有裂纹、气泡。疤块、掉边、缺角、污物及分层等缺陷。边缘毛刺高度不大于0.1mm。4.6银石墨电触头产品金相组织应分布均匀，如附录D图D1至图D5所示。4.7银石要电触头产品的金相组织，在磨片试样的整个观察面上，不应有裂纹，挤压鱼尾，或1004m2GB12940-91长（长和宽的算术平均值）的夹杂物或石墨颗粒的聚集物，或富银区及明显的银带，其缺陷金相图如附录E图E1至图E10所示。4.8银石墨电触头供货方式有两种：Q型银石透电触头产品有脱碳和不脱碳的两种，P型银石墨电触头产品有不覆银层和覆银层的两种。其脱碳层和覆银层的厚度以及脱碳后的密度、硬度由供需双方商定。4.9有脱碳或覆银层的银石墨电触头产品，其脱碳层或覆银层不应有连续的石墨线，在脱碳层或覆银层与银石墨的结合界面，不得有裂纹和100m长的夹杂或石墨颗粒的聚集物。5试验方法5.1银石墨电触头产品的厚度和毛刺高度，用分度值为0.01mm的外径千分尺检查，其余尺寸用读数值为0.02mm的游标卡尺或其他适用的仪器、工具进行检查。5.2表观质量用目测或借助于10倍放大镜、工具显微镜或投影仪观察。5.3密度、硬度、电阻率测定按GB5586进行，在测量密度时如发现试品吸水，则按GB5163规定方法进行，硬度测定在产品工作面上进行。5.4银石墨电触头化学成分分析参照附录F规定进行。5.5金相组织检查，Q型银石墨电触头取与纤维方向垂直和平行的两个截面进行，P型银石墨电触头取与工作面垂直的截面进行。有脱碳层或覆银层的银石墨电触头产品，其金相组织检查应包括结合面部分，金相组织检验方法见附录C。6检验规则6.1电触头产品质量检查，由生产单的技术检验部门成批进行。每批应为同一批配料和相同工艺生产的。6.2银石墨电触头产品质量检查、抽样方法和判定规则。6.2.1外观检查100%。6.2.2尺寸检查按GB2828(见附录B)的二次正常检查抽样方案级一般检查水平进行抽样，其合格质量水(AQL值)厚度为2.5，其他尺寸为4.0。6.2.3密度、硬度、电阻率、化学成分、金相组织检查，按GB2828二次正常抽样方案，其中密度、硬度按S一2特殊检查水平进行抽样。其合格质量水平(AQL值)为4.0：电阻率、化学成分金相组织按s一1特殊检查水平进行抽样。其合格质量水平(AQL值)为10。见附录D。6.2.4化学成分分析，若触头单重小刊.5g的应加倍抽样。密度、硬度、金相组织检查可在同一样品上进行。6.3银石墨电触头产品化学成分分析及密度测定，必须去掉脱碳层和覆银层。6.4Q型银石墨电阻率测定，可用切片前的挤压条料，切取50mm长的试样进行。对异挤压条，则须加工成规则电阻率试样，以便进行测定：P型银石墨电阻率的测定，须按与产品相同工艺制作标准试样，其标准试样尺寸为50mm10mm4mm。6.5用户验收产品时，若发现有不符合本标准的，必须在收到该产品两个月之内，向制造单位提出。7标志、包装、运输、贮存7.1每批产品应附有产品合格证及检验单。7,2产品合格证应标明：a,触头产品名称（或代号）规格及批号（或编号）：b.触头重量或粒数，3GB12940-91c,制造日期d,制造单位名称：e.检验员及检验部门印章。7.3产品检验单内容：。.产品名称或代号、规格及批号（或编号）：b.触头重量或粒数；c,产品机械、物理性能、化学成分及金相照片：d,检验日期影e,制造单位名称.检验员及检验部门印章。7,4银石墨电触头应按同一成分、同一规格进行包装。7.5产品纸包后采用塑料袋封装。每袋触头重量不得超过1kg。塑料袋装人硬纸盒，每盒净重不得超过4kg。每盒上应标明触头名称、规格、重量或粒数，生产批号或编号，制造单位名称。7.6电触头产品发运，应装人包装箱内，并用松软的材料填实。7.7包装箱内应附有装箱单，装箱单上应注明：.袋（盒）的总数b。各种型号或尺寸规格的电触头的袋（盒）数：c.电触头净重：d.包装日期：e.包装者印签。7.8包装箱应标明：.制造单位名称b.毛重及净重：c。附有检验单的应加注，d.防潮、防震标志。7.9银石墨电触头产品在运输中应防潮、防震。7.10银石墨电触头产品应贮存在无腐蚀气氛的仓库内，并防受潮。4
