温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
鞋和箱包用胶粘剂
GB
19340-2003
箱包
胶粘剂
19340
2003

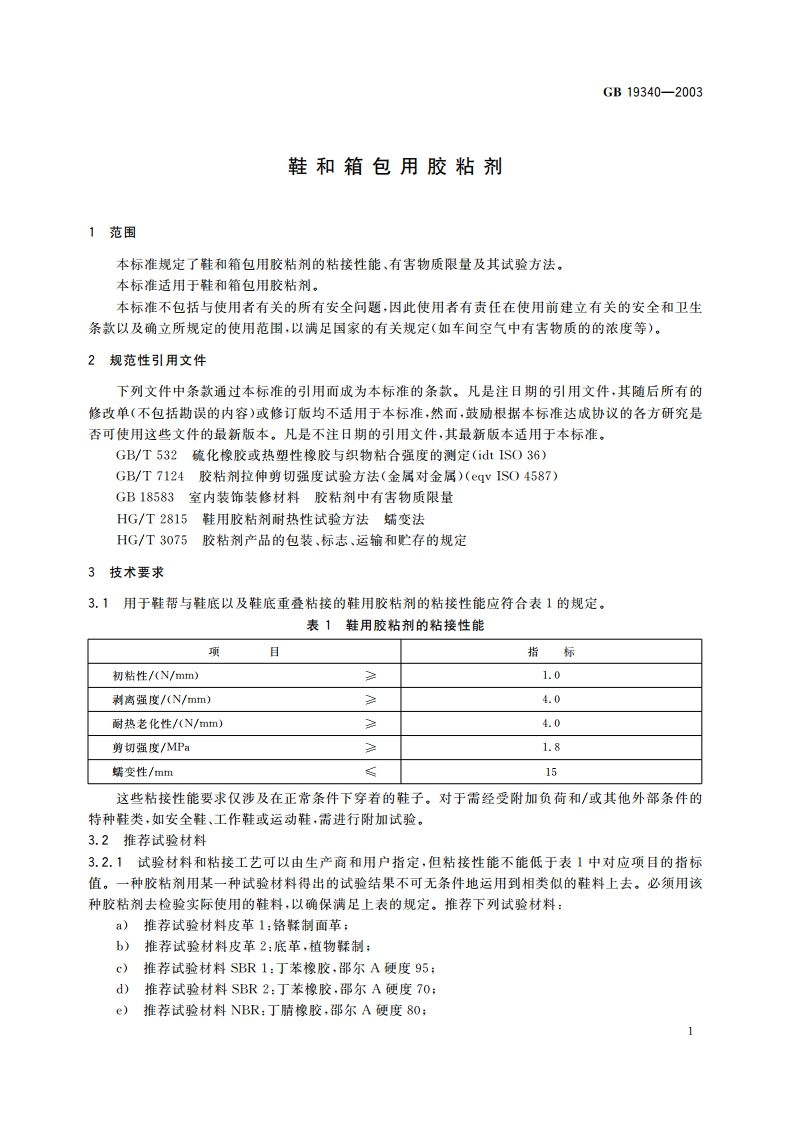

GB19340-2003试片长100mm士2mm,宽30mm士0.5mm,两试片叠合,粘接长度为60mm士2mm。4.1.2.1.2剪切强度试样试片长80mm士2mm,宽20mm土0.2mm,两试片单搭接,搭接长度为10mm0.2mm,4.1.2.1.3试样数量试样数量至少为3个;仲裁试验不少于5个。4.1.3试样粘接工艺试样粘接工艺如胶粘剂配比、涂胶量、涂胶次数、晾置时间、固化温度、压力、加压时间等由生产商和用户指定。如无指定,按附录A进行。4.2初粘性试样制备后停放2min,按GB/T532规定进行剥离试验。试样夹持器的分离速度为100mm/min土10mm/min,4.3剥离强度试样制备后,在温度232、相对湿度50%5%停放5天,按GB/T532的规定进行剥离试验。试样夹持器的分离速度为100mm/min土10mm/min。4.4耐热老化性试样制备后,在温度23土2、相对湿度50%土5%停放5天后,再在温度50土2停放5天,按GB/T532的规定进行剥离试验。试样夹持器的分离速度为100mm/min土10mm/min。4.5剪切强度试样制备后,在温度232、相对湿度50%土5%停放5天后,按GB/T7124的规定进行剪切试验。试样夹特器的分离速度为25mm/min土2mm/min。4.6蠕变性试样制备后,在温度23C士2C、相对湿度50%土5%停放5天后,按HG/T2815规定进行。试验温度为50C土2C,加载砝码与钩子总质量为1.5kg,试验时间10min.4.7苯含量测定按GB18583规定进行。4.8甲苯和二甲苯含量测定按GB18583规定进行。4.9游离甲苯二异机酸酯含量测定按GB18583规定进行。4.10正已烷含量测定按本标准附录B规定进行。4.11二氯甲烷、1,2-二氯乙烷、1,1,2三氯乙烷和三氯乙烯含量测定按本标准附录C规定进行。4.12总挥发性有机物含量测定按GB18583规定进行。5检验规则5.1检验分类产品按本标准检验合格后方能出厂,并附产品合格证,产品检验分出厂检验和型式检验两类。5.1.1出厂检验鞋用胶粘剂出厂检验项目:初粘性、剥离强度、耐热老化性。被粘材料选用本标准推荐的材料。箱包胶粘剂出厂检验项目:剥离强度,5.1.2型式检验5.1.2.1有下列情况之一时,应进行型式检验:)正常生产一年后,或配方、工艺有较大改变,可能影响质量时:b)停产半年以上恢复生产时:)国家质量监督机构或用户提出要求时。5.1.2.2型式检验项目
