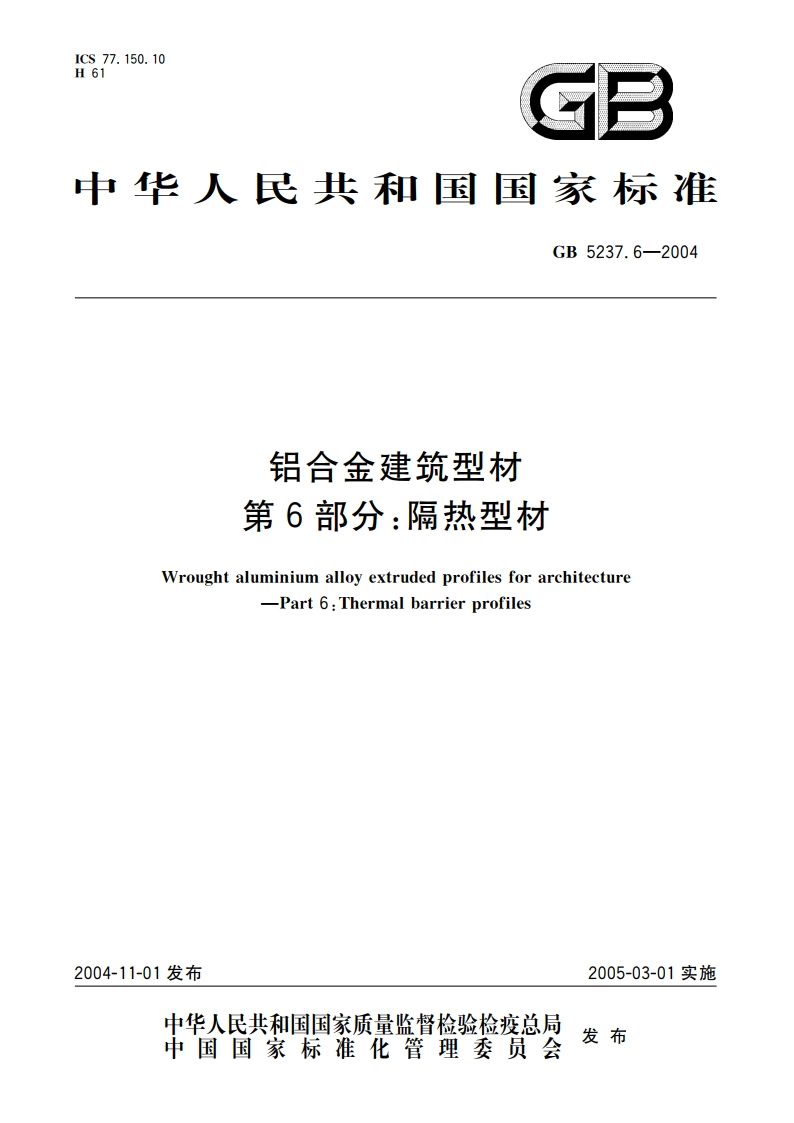

铝合金建筑型材 第6部分：隔热型材 GB 5237.6-2004.pdf

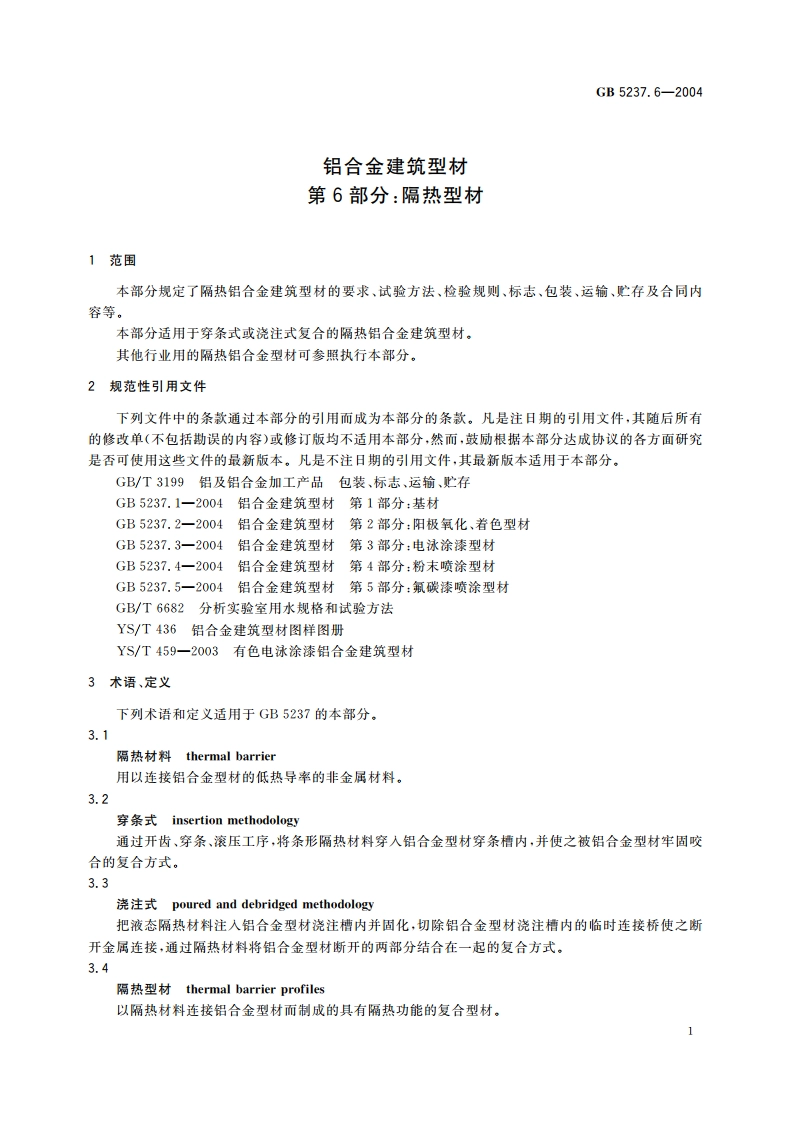

GB5237.6-20043.5特征值characteristic values根据75%置信度对数正态分布，按95%的保证概率计算的性能值。4要求4.1产品分类4.1.1类别产品按力学性能特性分为A、B两类，如表1所示。表1类别力学性能特性复合方式剪切失效后不影响横向抗拉性能穿条式、浇注式B剪切失效将引起横向抗拉失效浇注式4.1.2截面图样产品横截面图样应符合YS/T436的规定，或由供需双方另行签定。4.1.3标记产品标记按产品名称、产品类别、隔热型材截面代号、隔热材料代号、铝合金型材的牌号和状态及表面处理方式（用与该表面处理方式相对应的GB5237.25237.5一2004分部分的顺序号表示，有色电泳涂漆型材也采用“3”标识其表面处理方式)、隔热材料高度、产品定尺长度和本部分编号的顺序表示。示例如下：示例1：用6063合金制造的、供应状态为T5,表面分别采用电泳涂漆处理和粉末静电喷涂处理的两根铝型材以穿条方式与隔热材料PA66G25(高度14.8mm)复合制成的A类隔热型材（截面代号561001，定尺长度6000mm),标记为：隔热型材A561001PA66GF256063-T5/3-414.86000GB5237.6-2004示例2：用6063合金制造的、供应状态为T5、表面经阳极氧化处理的铝型材采用浇注方式与隔热材料PU(高度9.53mm)复合制成的B类隔热型材（截面代号561001、定尺长度6000mm),标记为：隔热型材B561001PU6063-T5/29.536000GB5237.6一20044.2铝合金型材隔热型材用的铝合金型材，应符合GB5237.25237.5一2004和（或）YS/T459一2003的相应规定。4.3隔热材料隔热型材用的隔热材料，应符合附录A的规定。4.4产品尺寸偏差产品尺寸偏差应符合GB5237.1一2004第5.4.1条5.4.9条的规定，产品中部隔热材料按金属实体对待。4.5产品性能4.5.1产品纵向剪切试验和横向拉伸试验结果应符合表2的规定。需方对产品抗扭性能有要求时，可供需双方商定具体性能指标，并在合同中注明。4.5.2高温持久负荷试验和热循环试验结果应符合表2的规定。4.6产品外观质量4.6.1穿条式隔热型材复合部位允许涂层有轻微裂纹，但不允许铝基材有裂纹，2GB5237.6-20044.6.2浇注式隔热型材去除金属临时连接桥时，切口应规则、平整。表2试险结果复合纵向抗剪特征值横向抗拉特征值隔热材料变试险项目方式/(N/mm)/(N/mm)形量平均值室源低温高温室温低温高温/mm纵向剪切试验穿条式24242424横向拉仲试验浇注式242424242412高湖持久负荷试验穿条式一24240.6热循环试验浇注式210.6:经供需双方商定，可不进行产品的性能试脸，准许产品性能通过相似产品进行推断（参见附录C),而相似产品的性能试脸结果应符合表中规定，4.7其他需方对产品有其他特殊质量要求时，应供需双方协商，并在合同中注明协商结果。5试验方法5.1铝合金型材的检测方法铝合金型材质量按GB5237.25237.5一2004和（或）YS/T459一2003的相应规定进行检测。5.2隔热材料的检测方法隔热材料按附录A的规定进行检测。5.3产品尺寸偏差的检测方法产品尺寸采用相应精度的卡尺、千分尺、R规，塞尺、钢卷尺等工具进行测量。表面经粉末喷涂或氟碳漆喷涂处理的产品，其横截面尺寸偏差需在去除表面涂层后测定。5.4产品性能检测方法5.4.1试样状态调节进行产品性能试验前，试样需在室温(23C士2)、50%士10%湿度的试验室内存放48h。5.4.2试验温度5.4.2.1穿条式产品试验温度室温：（十232）、低温：(-202)、高温：（十802），5.4.2.2浇注式产品试验温度室温：(+232)、低温：(-292)C、高温：(+702)。5.4.3纵向剪切试验方法5.4.3.1试验装置试验夹具应能够有效防止试样在加载时发生旋转或偏移，作用力宜通过列性支承传递给型材截面，既要保证负载的均匀性，又不能与隔热材料相接触。试验装置示意图参见图1。1一铝型材：2一隔热材料.图1
