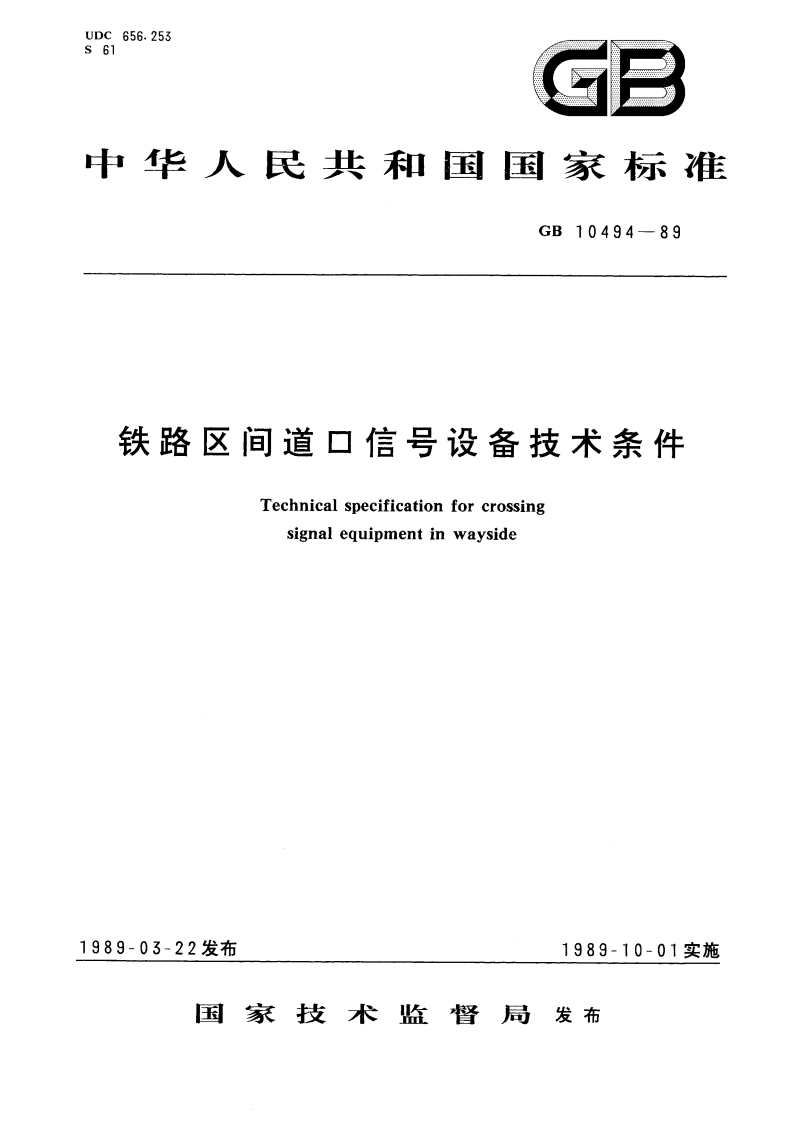

铁路区间道口信号设备技术条件 GB 10494-1989.pdf

GB10494-894.14.1道口信号设备应在下列条件下可靠工作：a.环境温度电子设备：-25+60其他设备：一40+60：b.相对湿度不大于90%（当温度25时）：c.大气压力74.8一106kPa(海拔高度相当于2500m以下)。4.14.2道口信号机a,月白色灯光中心距路面高度应不低于2.5m:b.红色灯光直线显示距离应不小于100m,月白色灯光直线显示距离应不小于50m,偏散角不小于40.4.14.3室外用音响器按GB3096规定，其声级应在5080B范围内，并应设音量调节装置。4.14.4闪光器的闪光频率为60士10次/min,亮黑比为11.4.15自动栏木4.15.1自动栏木应遮蔽道路全部或一半，根据道口具体运用情况采用一对或多对栏木。4.15.2在道口上设有二对以上（含二对）栏木时，两栏木间的动作应相互校核，入口端栏木落下后再关闭出口端栏木；栏木开放时，原则上同时动作。4.15.3在列车接近通知4后自动栏木开始动作。4.15.4自动栏木除受列车接近自动控制外，并能转为人工控制。4.15.5自动栏木设置地点宜距钢轨边缘为35m。4.16有人看守的道口应设道口控制盘.当设有主、副道口看守房时，主看守房应设道口控制盘，副看守房应设道口表示盘。4.17道口控制盘盘面的设置4,17.1表示灯a。供电表示灯一绿色；b.列车接近表示灯一白色，按线路方向上、下行分设；c.故障表示灯一红色；d.遮断信号表示灯（设遮断信号机时）一红色；，道口信号机红灯表示灯（设道口信号机时）一一红色；1.道口信号机白灯表示灯（设道口信号机时）一白色。4.17.2室内音响当列车接近时发出连续音响：b.停电或主要控制设备故障时，发出断续音响。4.17.3按钮a.确认按钮一切断接近通知音响；b.故障按钮（带铅封）一切断故障音响：，复原按钮（带铅封）一一使设备恢复正常：d.音量调整按钮一用以调整音量；.遮断信号按钮（带铅封和计数器）一操纵遮断信号机。4.18道口表示盘应设与道口控制盘相应的表示灯和音响。4.19邻近车站的区间道口，由站内发送列车接近通知的技术条件应执行GB10493的有关规定。
