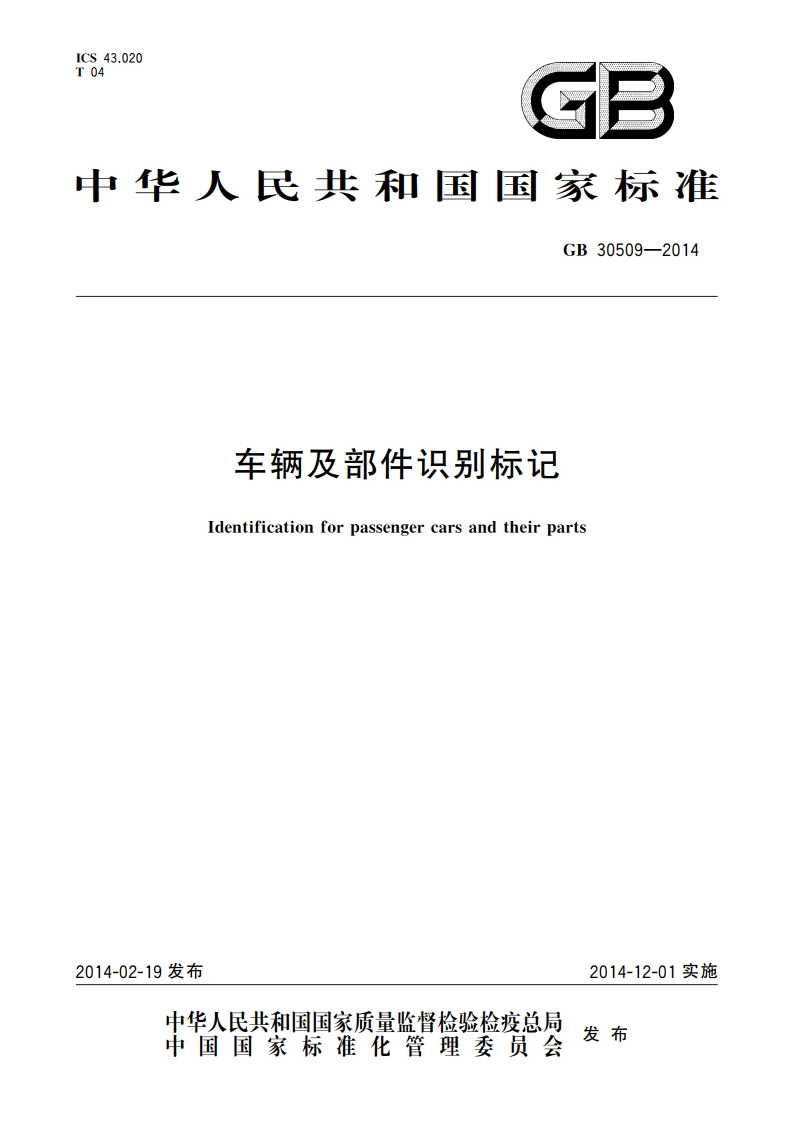

车辆及部件识别标记 GB 30509-2014.pdf

GB30509-20146车辆及部件识别标记的标示方式6.15.1规定的车辆及部件识别标记应采用人工可读码形式进行标示，5.3规定的车辆及部件识别标记应采用人工可读码形式成人工可读码与机器可读码组合的形式进行标示。6.2车辆及部件识别标记应通过标签粘贴在部件上，或直接打刻在部件上，或通过不可改变的方式将符合相应标准规定的数据信息存储在电子控制单元存储器内。车辆及部件识别标记采用标签或直接打刻的方式进行标示时，应满足：)车辆及部件识别标记采用标签进行标示时，应满足下述要求：1)标签应满足GB/T25978一2010中4.3.1和4.3.2的要求。2)车辆及部件识别标记应被置于5.1和5.3规定的每一个部件上，如果可行，车辆及部件识别标记应位于部件的内表面，并且该位置应满足下述要求：一不会由于使用任何工具安装、周节或拆下该部件及相邻部件或其中的任何部分而被损坏；一位于在碰撞中不太可能被损坏的部件的一部分：一在正常的销售准备工作（包括防锈及涂底漆）中不会被损坏或变得模糊。3)车辆及部件识别标记应置于5.1和5.3规定的每一个部件上，标示位置应易见或在部件被从车辆上拆下后，不进行进一步的分解即可见。4)车辆及部件识别标记应置于6.3规定的目标区域内。5)当车辆及部件识别标记仅采用人工可读码标示时，人工可读码字码高度不应小于4mm:当车钙及部件识别标记采用人工可读码和机器可读码组合的形式标示时，人工可读码字码高度不应小于2.38mm。b)车辆及部件识别标记采用直接打刻的方式进行标示时，应满足下述要求：1)消除或更改车辆及部件识别标记的任何部分应可见地改变标示车辆及部件识别标记的部件的外观。2)车辆及部件识别标记应置于5,1和5,3规定的每一个部件上，标示位置应易见或在部件被从车辆上拆下后，不进行进一步的分解即可见。3)车辆及部件识别标记应置于6.3规定的目标区域内。4)车辆及部件识别标记的人工可读码字码高度不应小于4mm。6.3车辆制造商应指定5,1和5.3规定的每个部件上标示车钙及部件识别标记的目标区域。目标区域不应超出目标区域所在部件表面面积的50%。GB30509一2014车辆及部件识别标记国家标准第1号修改单本修玫单经国家市场监督管理总局（国家标准化管理委员会）于2020年07月23日批准，第一条自2020年07月23日起实施，第二条自2021年01月01日起实施。一、将注日期引用文件修改为不注日期引用文件1)第2章原文为：“下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文2
