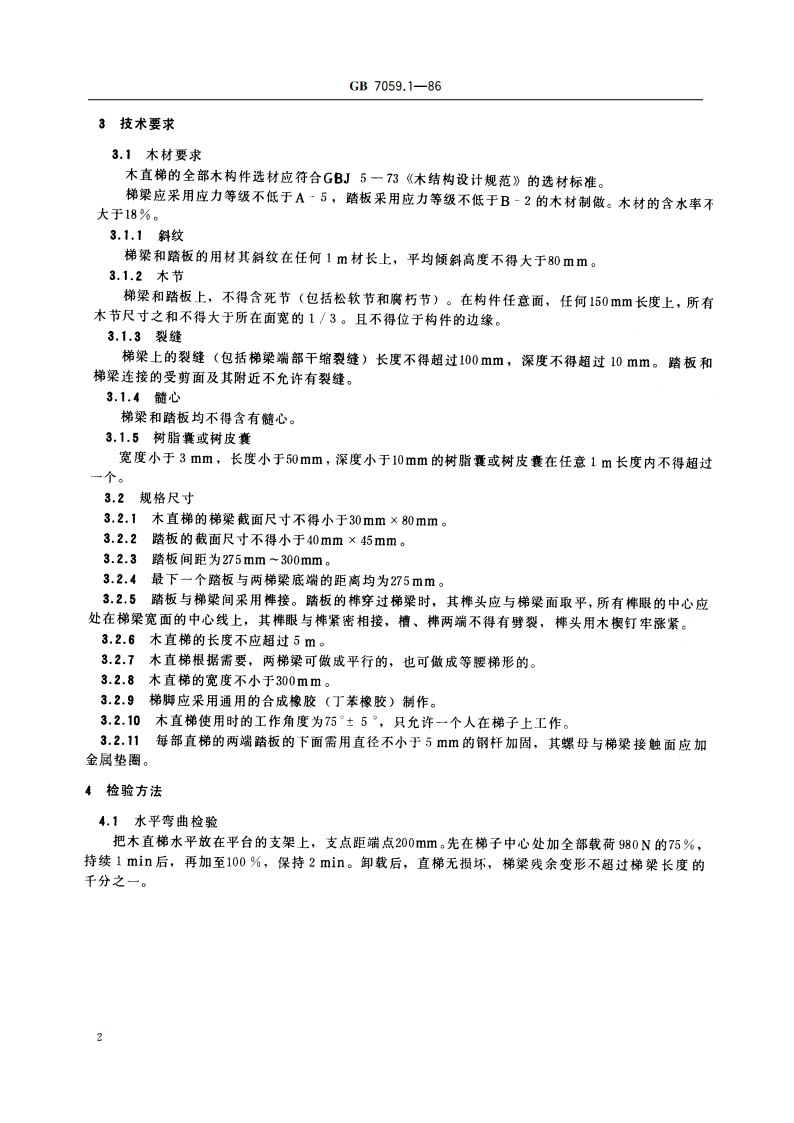

UDC729.391:614.89B中华人民共和国国家标准GB7059.1-86移动式木直梯安全标准Safety standard for wood portable vertical ladder1986-12-09发布1987-10-01实施国家标准局发布GB7059.1-863技术要求3.1木材要求木直梯的全部木构件选材应符合GBJ5一T3木结构设计规范的选材标准。梯梁应采用应力等级不低于A一5，踏板采用应力等级不低于B-2的木材制做。木材的含水率不大于18%。3.1.1斜纹梯梁和踏板的用材其斜纹在任何1m材长上，平均倾斜高度不得大于80mm。3.1.2木节梯梁和踏板上，不得含死节（包括松软节和腐朽节）。在构件任意面，任何150mm长度上，所有木节尺寸之和不得大于所在面宽的1/3。且不得位于构件的边缘。3.1.3裂缝梯梁上的裂缝（包括梯梁端部干缩裂缝）长度不得超过100mm,深度不得超过10mm。路板和梯梁连接的受剪面及其附近不允许有裂缝。3.1.4髓心梯梁和踏板均不得含有髓心。3.1.5树脂囊或树皮囊宽度小于3mm,长度小于50mm,深度小于10mm的树脂囊或树皮囊在任意1m长度内不得超过一个。3.2规格尺寸3.2.1木直梯的梯梁截面尺寸不得小于30mm80mm。3.2.2踏板的截面尺寸不得小于40mm45mm。3.2.3踏板间距为275mm300mm。3.2.4最下一个踏板与两梯梁底端的距离均为275mm。3.2,5踏板与梯梁间采用榫接。踏板的棒穿过梯梁时，其榫头应与梯梁面取平，所有榫眼的中心应处在梯梁宽面的中心线上，其榫眼与榫紧密相接，槽、榫两端不得有劈裂，桃头用木楔钉牢涨紧。3.2.6木直梯的长度不应超过5m。3.2.7木直梯根据需要，两梯梁可做成平行的，也可做成等腰梯形的。3.2.8木直梯的宽度不小于300mm。3.2.9梯脚应采用通用的合成橡胶（丁苯橡胶）制作。3.2.10木直梯使用时的工作角度为755，只允许一个人在梯子上工作。3.2.11每部直梯的两端踏板的下面需用直径不小于5mm的钢杆加固，其螺母与梯梁接触面应加金属垫圈。4检验方法4.1水平弯曲检验把木直梯水平放在平台的支架上，支点距端点200mm。先在梯子中心处加全部载荷980N的75%，持续1min后，再加至100%，保持2min。卸载后，直梯无损坏，梯梁残余变形不超过梯梁长度的千分之一。2GB7059.1-865标记移动式木直梯表示方法：YMZT-B-L一梯长梯宽移动式木直梯标记示例：YMZT-300-2750表示梯宽为300mm,梯长为2750mm的移动式木直梯。附加说明：本标准由中华人民共和国劳动人事部提出。本标准由吉林省劳动保护科学研究所负责起草。本标准主要起草人王兴文、王玉刚、刘香杰。
