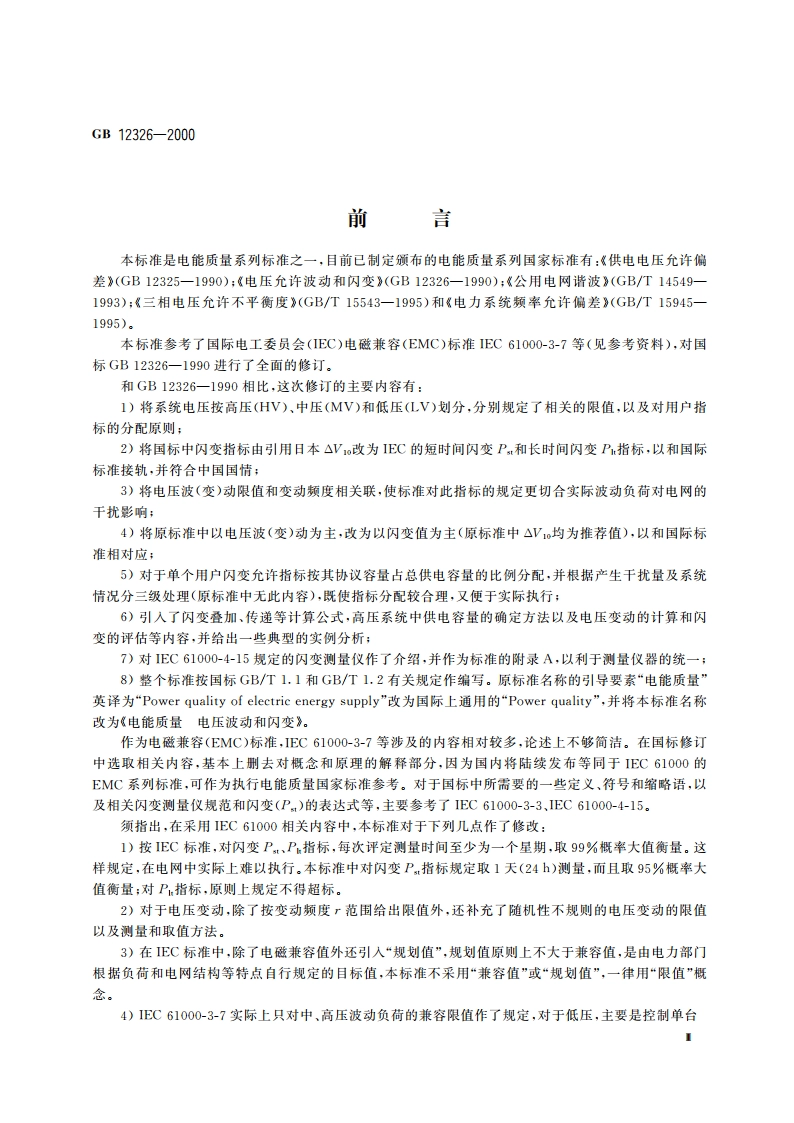

GB12326-2000目次前言458858955895810059504001】范用12引月标准001000n】14电压变动和闪变的限值”25电压变动和闪变的测量条件、取值46闪变的叠加和传递”47电压变动的计算58闪变的评估1511n51nn51nn511”5附录A(标准的附录)闪变的测量和计算式附录B(标准的附录)高压(HV)总供电容量Sv的估算方法10附录C(提示的附录)一些典型的实例分析11附录D(提示的附录)参考资料12GB12326-2000前言本标准是电能质量系列标准之一，目前已制定颁布的电能质量系列国家标准有：供电电压允许偏差(GB12325一1990)：电压允许波动和闪变(GB12326一1990)：%公用电网谐波(GB/T145491993):三相电压允许不平衡度(GB/T15543一1995)和电力系统频竿允许偏差(GB/T15945一1995).本标准参考了国际电工委员会(IEC)电磁兼容(EMC)标准IEC61000-3-7等（见参考资料），对国标GB12326一1990进行了全面的修订。和GB12326一1990相比，这次修订的主要内容有：1)将系统电压按高压(HV)、中压(MV)和低压(LV)划分，分别规定了相关的限值，以及对用户指标的分配原则：2)将国标中闪变指标由引用日本V改为EC的短时间闪变P和长时间闪变P指标，以和国际标准接轨，并符合中国国情；3)将电压波（变）动限值和变动频度相关联，使标准对此指标的规定更切合实际波动负荷对电网的干扰影响：4)将原标准中以电压波（变）动为主，改为以闪变值为主（原标准中V,均为准荐值），以和国际标准相对应：5)对于单个用户闪变允许指标按其协议容量占总供电容量的比例分配，并根据产生干扰量及系统情况分三级处理（原标准中无此内容），既使指标分配较合理，又便于实际执行：6)引入了闪变叠加、传递等计算公式，高压系统中供电容量的确定方法以及电压变动的计算和闪变的评估等内容，并给出一些典型的实例分析：7)对1EC61000-4-15规定的闪变测量仪作了介绍，并作为标准的附录A,以利于测量仪器的统一；8)整个标准按国标GBT1.1和GB/T1.2有关规定作编写。原标准名称的引导要素“电能质量”英译为“Power quality of electric energy supply”改为国际上通用的“Power quality”,并将本标准名称改为电能质量电压波动和闪变。作为电磁兼容(EMC)标准，EC61000-3-7等涉及的内容相对较多，论述上不够简洁。在国标修订中选取相关内容，基本上删去对概念和原理的解释部分，因为国内将陆续发布等同于EC61000的EMC系列标准，可作为执行电能质量国家标准参考。对于国标中所需要的一些定义、符号和缩路语，以及相关闪变测量仪规范和闪变(P,)的表达式等，主要参考了IEC61000-3-3、IEC61000-4-15.须指出，在采用EC61000相关内容中，本标准对于下列几点作了修改：1)按1EC标准，对闪变P,、P指标，每次评定則量时间至少为一个星期，取99%概率大值衡量。这样规定，在电网中实际上难以执行。本标准中对闪变P指标规定取1天(24)测量，而且取95%概苄大值衡量：对P指标，原则上规定不得超标。2)对于电压变动，除了按变动频度”范围给出限值外，还补充了随机性不规则的电压变动的限值以及测量和取值方法。3)在E标准中，除了电磁兼容值外还引入“规划值”，规划值原则上不大于兼容值，是由电力部门根据负荷和电网结构等特点自行规定的目标值，本标准不采用“兼容值”或“规划值”，一律用“限值”概念。4)EC61000-3-7实际上只对中、高压波动负荷的兼容限值作了规定，对于低压，主要是控制单台
