眼科光学和仪器 光学助视器 GB 23719-2009.pdf

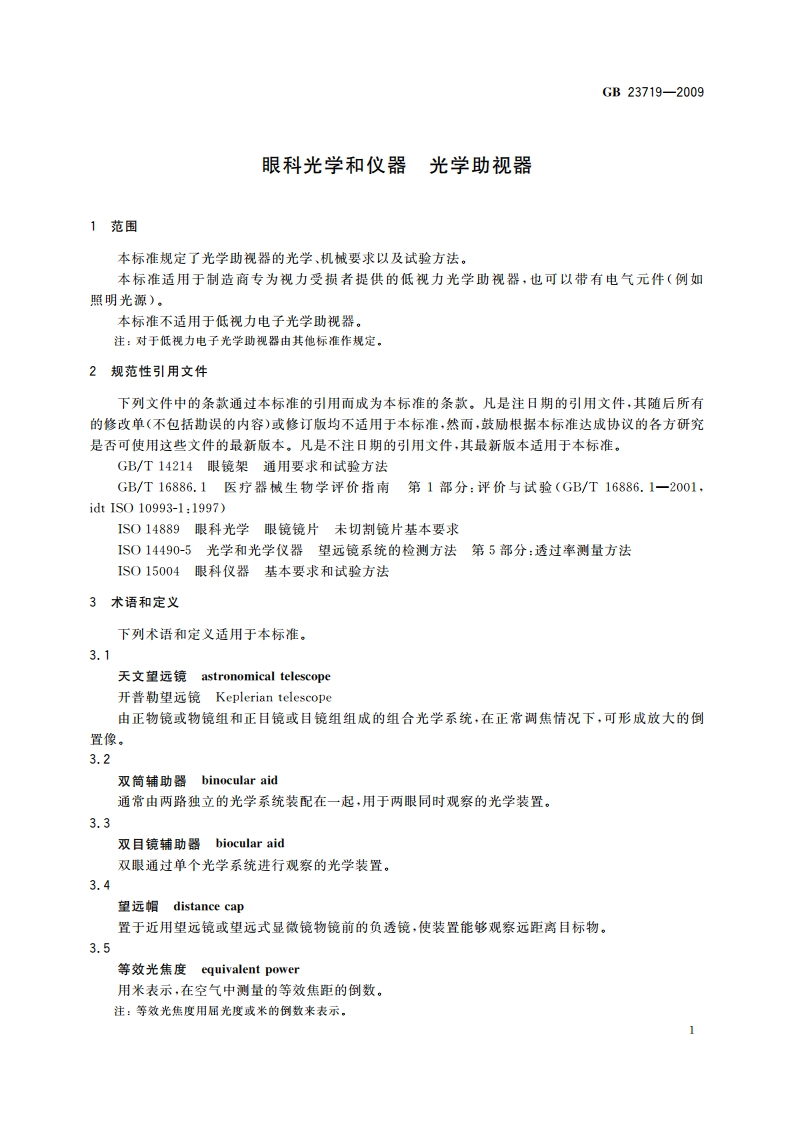

GB23719-2009眼科光学和仪器光学助视器1范围本标准规定了光学助视器的光学、机械要求以及试验方法。本标准适用于制造商专为视力受损者提供的低视力光学助视器，也可以带有电气元件（例如照明光源)。本标准不适用于低视力电子光学助视器。注：对于低视力电子光学曲视器由其他标准作规定，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB/T14214眼镜架通用要求和试验方法GB/T16886.1医疗器械生物学评价指南第1部分：评价与试验(GB/T16886.1一2001，idt1S010993-1:1997)IS014889眼科光学眼镜镜片未切制镜片基本要求IS014490-5光学和光学仪器望远镜系统的检测方法第5部分：透过率测量方法1S015004眼科仪器基本要求和试验方法3术语和定义下列术语和定义适用于本标准。3.1天文望远镜astronomical telescope开普勒望远镜Keplerian telescope由正物镜或物镜组和正目镜或目镜组组成的组合光学系统，在正常调焦情况下，可形成放大的倒置像。3.2双简辅助器binocular aid通常由两路独立的光学系统装配在一起，用于两眼同时观察的光学装置。3.3双目镜辅助器biocular aid双眼通过单个光学系统进行观察的光学装置，3.4望远帽distance cap置于近用望远镜或望远式显微镜物镜前的负透镜，使装置能够观察远距离目标物。3.5等效光焦度equivalent power用米表示，在空气中测量的等效焦距的倒数。注：等效光焦度用屈光度或米的倒数来表示。GB23719-20093.6目镜eyepiece,cular光学成像系统中最靠近眼睛的光学元件组，用于观察由物镜所成的像。3.7焦距focal length光学系统的主焦点（或焦点）到参考点的线性距离，见图1，注：根据参考点选择的不同（如顶点，主点），焦距需要被进一步规定，见3.7.1至3.7.3的定义。3.7.1后顶焦距back vertex focal length在光学系统中沿光轴（对称抽），从后表面到后焦点的测量距离。见图1。3.7.2前顶焦距front vertex focal length在光学系统中沿光轴（对称轴），从前表面到前焦点的测量距离。见图1，3.7.3等效焦距equivalent focal length在光学系统中沿光轴（对称抽），从焦点到相应主点的测量距离。见图1。1一前顶焦距2一后顶焦距：3前焦距；4后焦距，图1焦距示意图3.8调焦望远装置focusing telescopic device根据目标物距离，由使用者进行调焦的望远装置。3.9自由工作距free working distance近用望远镜/望远式显微镜最前部分与目标物之间的（光学低视力助视）距离。3.10伽利略望远镜Galilean telescope由正物镜或物镜组和负目镜或目镜组组成的组合光学系统，在正常调焦情况下，可形成放大的正像。3.11手持放大镜hand magnifier由使用者的手来定位和支撑，而没有人工支撑结构的装置。3.12线性视场linear field of view在制造商规定的使用条件下，通过低视力助视器可以看到的最大的目标物平面范围。2GB23719-20093.13低视力助视器low vision aid用于辅助视力受损者增强视力的装置。3.14低视力辅助望远镜ow vision aid telescope能够形成放大的视网膜目标像的开普勒望远镜或者伽利略望远镜等光学装置。3.14.1手持式望远镜hand telescope被设计成手持式的望远镜。3.14.2眼镜式望远镜spectacle telescope被安装在框架眼镜镜架内或镜架上的望远镜。3.15放大倍率magnification放大装置所见的眼底像的线性尺寸和不用放大装置所见的同一目标物的尺寸比值。3.15.1角放大率angular magnification在参考观察点（如眼睛的人瞳），成像角对边和目标物角对边的比值。3.15.2名义放大率nominal magnificationM对于放大镜，由以米为单位的参考视距（见3.20）和以屈光度为单位的等效光焦度F(见3.5)的乘积计算得到。示例：参考视距为0.25m时，名义放大率由公式M=0.25F给出，3.15.3商用放大率trade magnificationM有m对放大镜而言，放大率由如下公式计算：Mam=M十1注：因许多低视力教科书中都提到了商用放大率，所以采用了此定义。这一术语在今后不应被采用。3.16放大镜magnifier助视显微镜low vision-aid microscope被设计用于产生放大影像的透镜系统。注：它可能是单透镜也可能是多组件系统。3.16.1眼镜式放大镜spectacle magnifier眼镜式显微镜spectacle microscope放置于眼镜架上的放大镜或指能像眼镜一样靠近眼晴配戴或支撑的放大镜，包括含有近附加光度用于矫正近视力的光学装置。3.16.2带照明放大镜illuminated magnifier带照明光源的放大镜。3.17单目助视器nonocular aid仅在一只眼前使用的光学装置，
