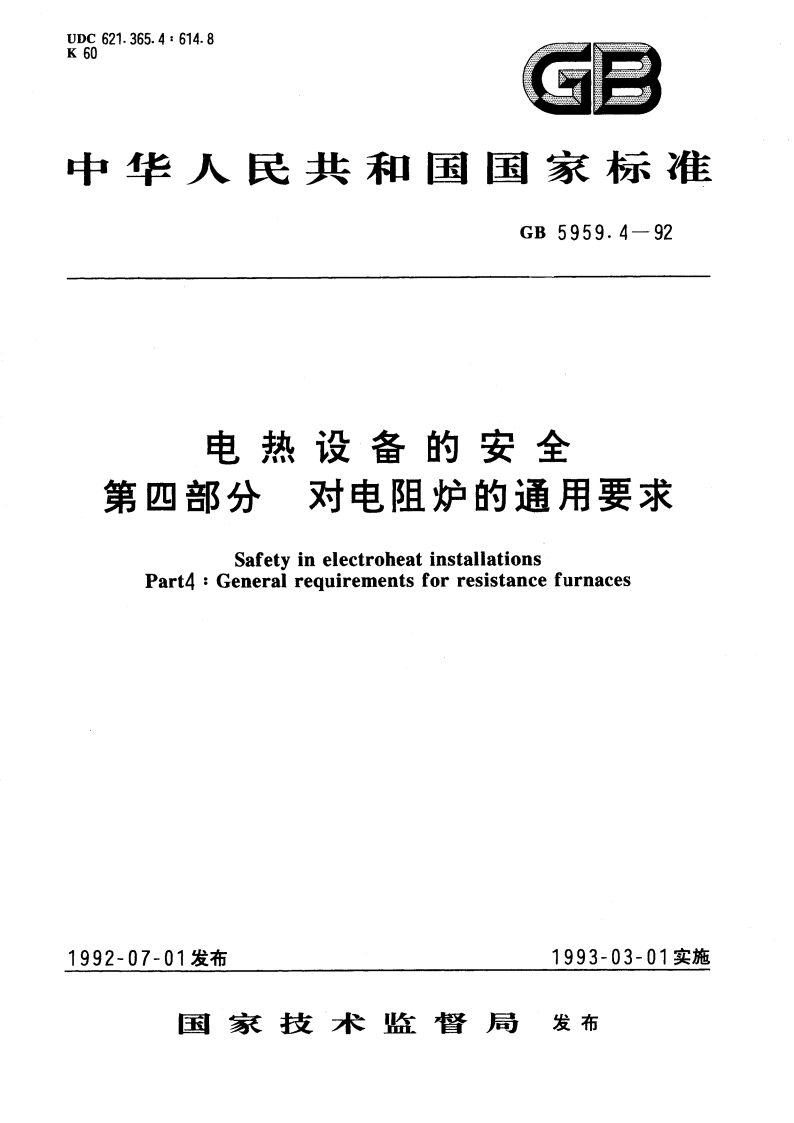

电热设备的安全 第四部分 对电阻炉的通用要求 GB 5959.4-1992.pdf

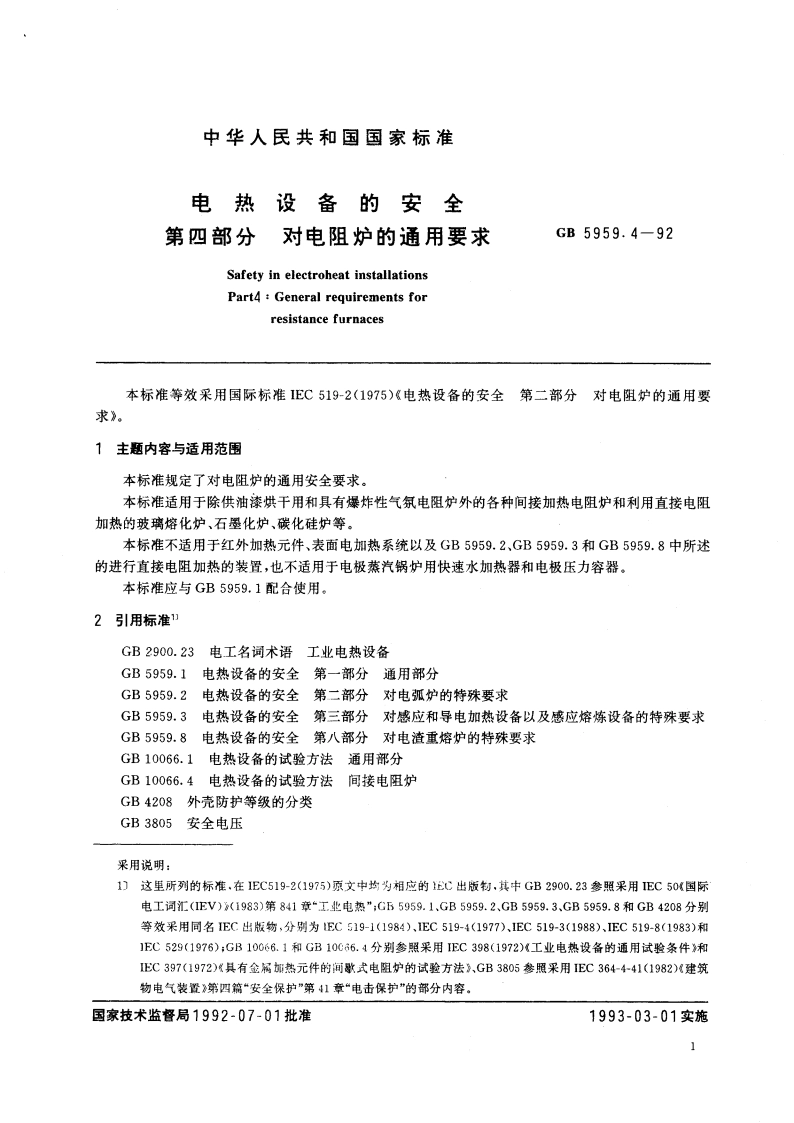

中华人民共和国国家标准电热设备的安全第四部分对电阻炉的通用要求GB5959.4-92Safety in electroheat installationsPart4:General requirements forresistance furnaces本标准等效采用国际标准EC519-2(1975)电热设备的安全第二部分对电阻炉的通用要求。1主题内容与适用范围本标准规定了对电阻炉的通用安全要求。本标准适用于除供油漆烘干用和具有爆炸性气氛电阻炉外的各种间接加热电阻炉和利用直接电阻加热的玻璃熔化炉、石墨化炉、碳化硅炉等。本标准不适用于红外加热元件、表面电加热系统以及GB5959.2,GB5959.3和GB5959.8中所述的进行直接电阻加热的装置，也不适用于电极蒸汽锅炉用快速水加热器和电极压力容器。本标准应与GB5959.1配合使用。2引用标准”GB2900.23电工名词术语工业电热设备GB5959.1电热设备的安全第一部分通用部分GB5959.2电热设备的安全第二部分对电弧炉的特殊要求GB5959.3电热设备的安全第三部分对感应和导电加热设备以及感应熔炼设备的特殊要求GB5959.8电热设备的安全第八部分对电渣重熔炉的特殊要求GB10066.1电热设备的试验方法通用部分GB10066.4电热设备的试验方法间接电阻炉GB4208外壳防护等级的分类GB3805安全电压采用说明：1)这里所列的标准，在1EC519-2(1975)原文中均为相应的1心出版物，其中GB2900.23参照果用EC50M国际电工词汇(IEV)(1983)第841章工业电热，G55959.1.GB5959.2、.GB5959.3、GB5959.8和GB4208分别等效采用同名IEC出版物，分别为EC519-1(1984),IEC519-4(1977),IE519-3(1988)、EC519-8(1983)和1EC529(1976):GB10066.1和GB10C6.4分别参照采用EC398(1972)(工业电热设备的通用试验条件和EC397(1972)具有金病加然元件的间歇式电阻炉的试验方法、GB3805参照采用EC364-441(1982)(建筑物电气装置第四篇“安全保护”第41章“电击保护”的部分内容。国家技术监督局1992-07-01批准1993-03-01实施GB5959.4-923术语除下列术语外，其余按GB2900.23和GB5959.1第2章的规定。3.1电极指与被加热炉料或传热流体相接触并把电流传递给它们的构件。3.2玻璃熔化炉指在浴槽内装有插入式电极用于熔化玻璃的炉子，玻璃是被在浴槽内直接流动的电流所产生的热熔化的。3.3启熔装置（适用于浴炉）使固化的浴剂熔化的辅助加热装置。3.4传热流体指用来把热量传递给炉料的液体、气体或流态化的固体粒子。3.5浸入式加热器浸入在浴剂中通过其保护套将热能传递给浴剂的电加热元件.浸入式加热器可为固定式或移动式。3.6热断路器和熔断器指当温度超过预定值时断开电热装置供电的器件。热断路器是可复位的，而熔断器是不可复位的，每次动作后应作更换。3.7超温控制仪当电热装置的工作温度超过预定值时断开该装置加热电源并使其保持在断电状态的器件。注：超温控制仪只能由合格人员来设定。3.8高低温控制仪指当炉温超过或低于预定值时用来控制炉温的装置。注：高低温控制仪只能由合格人员来设定。3.9泄漏电流指在正常运行时由电热装置的带电部件流过或爬越绝缘部位的电流。3.10电击保护1类装置指电击保护除采用基本绝缘外，还采用附加安全措施的装置，该附加安全措施为把易触及的可导电部分与设备的固定布线中的保护（接地）线相连接.这样一旦基本绝缘失效，易触及的可导电部分就不会成为带电体。注：基本绝缘一用于带电部分，提供电击基本保护的绝缘。3.11电击保护【类装置指电击保护除采用基本绝缘外，还采用双重绝缘或加强绝缘等附加安全措施的装置.这种装置无保护接地，也不依赖于设备的条件。注：双重绝缘一由基本绝缘和附加绝缘二者组成的绝缘，附加绝缘一为在基本绝缘失效后仍能提供电击保护而另设的单独绝缘。加强绝缘一用于带电部分的一种单一绝缘系统，它具有的电击保护等级相当于双重绝缘。4电热装置按电压的分类4.1可以使用属于第一和第二电压区段的额定电压（见GB5959.1第3.1.1和3.1.2条）。注：电热装置的额定电压及其保护措施的选择应使工作人员在正常工作条件下不受泄漏电流引起的电伤害。4.2对盐浴炉以及其他浴槽，浸入式加热器所允许的最高额定电压应为400V。4.3对真空炉，在选择炉内部件所加电压时应考虑不致发生闪络和击穿现象。2
