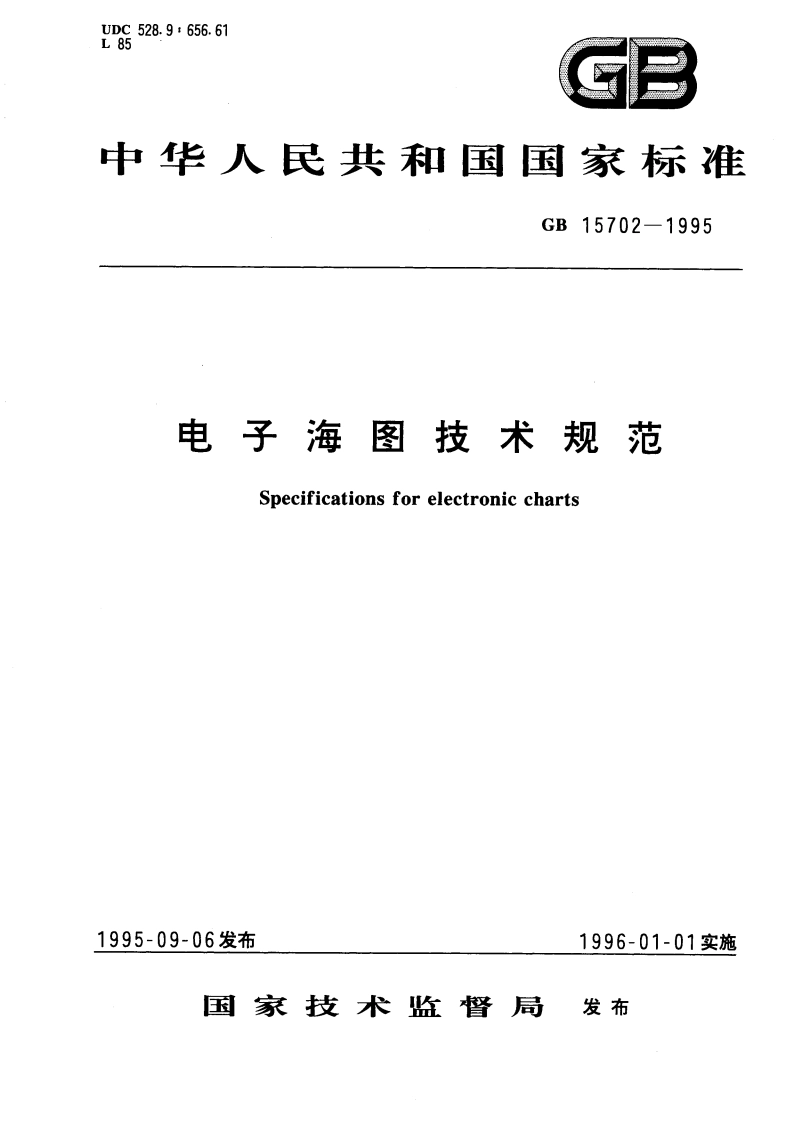

UDC528.9:656.61L85G中华人民共和国国家标准GB15702-1995电子海图技术规范Specifications for electronic charts1995-09-06发布1996-01-01实施国家技术监督局发布GB15702-1995况。3.7相对运动最示relative motion display指以固定在显示器屏幕中央附近的本船位置为参照物，相对移动海图和其他活动目标。3.8北向上显示north-up display指在显示器上表现的海图信息或雷达信息总是与纸质海图一致，正北指向显示器的上方。一般与船首方向望去的景观方向不一致。3.9航向向上显示course-up display指在显示器上表现的海图信息或雷达信息的阅读方向与舰船的实际航向基本一致，指向显示器的上方。3.10本船安全等深线own ships safety contour指由船主设定的邻近且深于本船吃水量的海图上特定的等深线。3.11漤游pan大于显示窗口尺寸的图形在显示窗口内无间歇地自由移动，便于观测者透过显示窗口看到整幅图形。3.12分层layering把相关的要素划分为多个整体的过程或结果。一个整体为一层。如灯塔与灯质具有相关性，则划分在同一层作为整体。3.13闪烁highlighting用以着重指出危险物或值得强调的目标的方法。被强调的制图目标以鲜亮的颜色用强弱变换的亮度连续显示。3.14渐长纬度尺latitude bar卡托投彬图经线上的纬度分划尺，纬差一分代表实地一海里。3.15DX-90格式DX-90 format由国际海道测量组织下属的数字资料交换委员会(Committee on the Exchange of Digital Data,CEDD)制定的，用于数字制图资料编码或交换的数据格式。它概括了顺序模式和链节点模式，所用的要素编码体系为国际海道测量组织的制图目标分类。3.16纸质海图paper chart以纸为介质的海图。3.17数字海图digital chart用数字表示的，以描写海域地理倍息和航海信息为主的，空间数据的有序集合。应用在航海上等问于电子海图。4总则4.1电子海图在保证航行安全方面，应具有与纸质海图同样的作用。4,2电子海图设备生产者有权使用自己系统的内部数据格式，但应保证可以接受航海图书出版部】提供的电子海图产品。4,3电子海图设备生产者和用户不应改变出版部门提供的原始电子海图数据，但可以添加显示从其他数据源获取的图文信息。添加的信息应与原始电子海图内容明显区分开。4.4电子海图应用系统在处理、显示电子海图内容时应具有分层选择的功能。在航海信总的完整性和精度上，应保证显示的海图与纸质海图具有同样的可靠性，并可进行通常的海图作业。4.5电子海引图应用系统应具备数据校验方法，以检查航海图书出版部门提供的电子海图的完整性，确保使用的安全。4.6电子海图数据编码应在保证海图精度不降低，内容不减少的前提下采用最少的数据址，以便于电2
