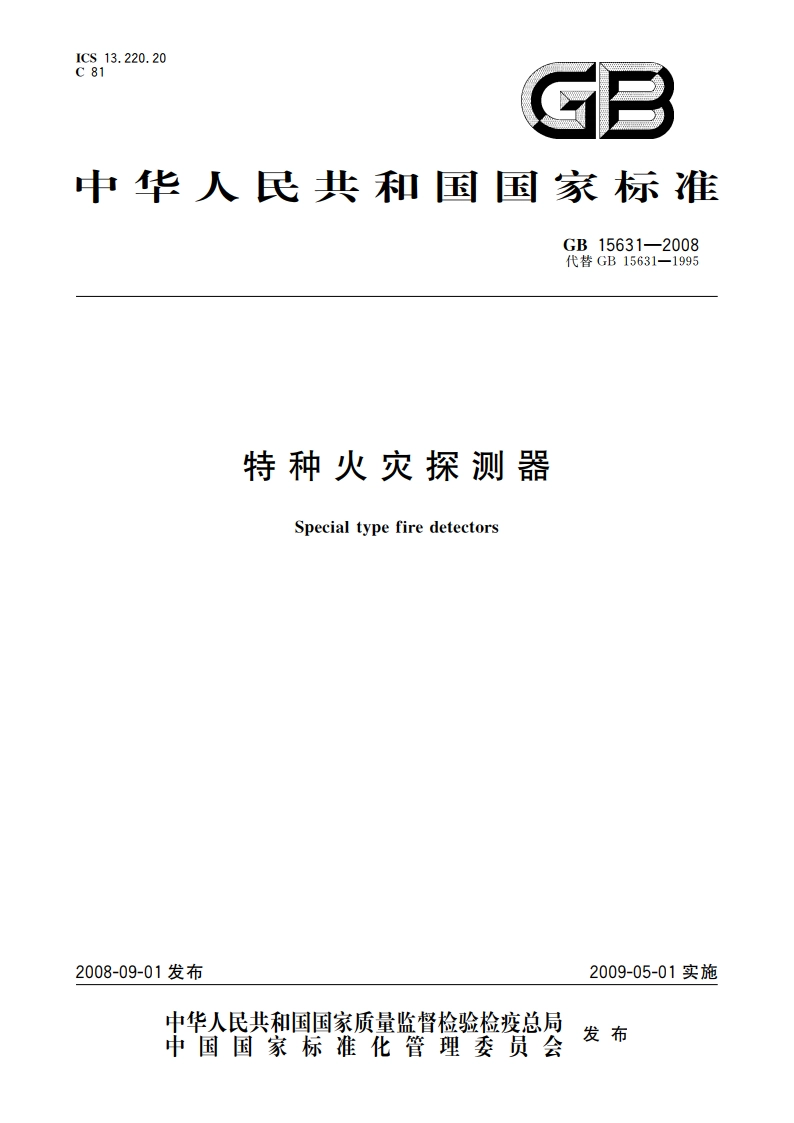

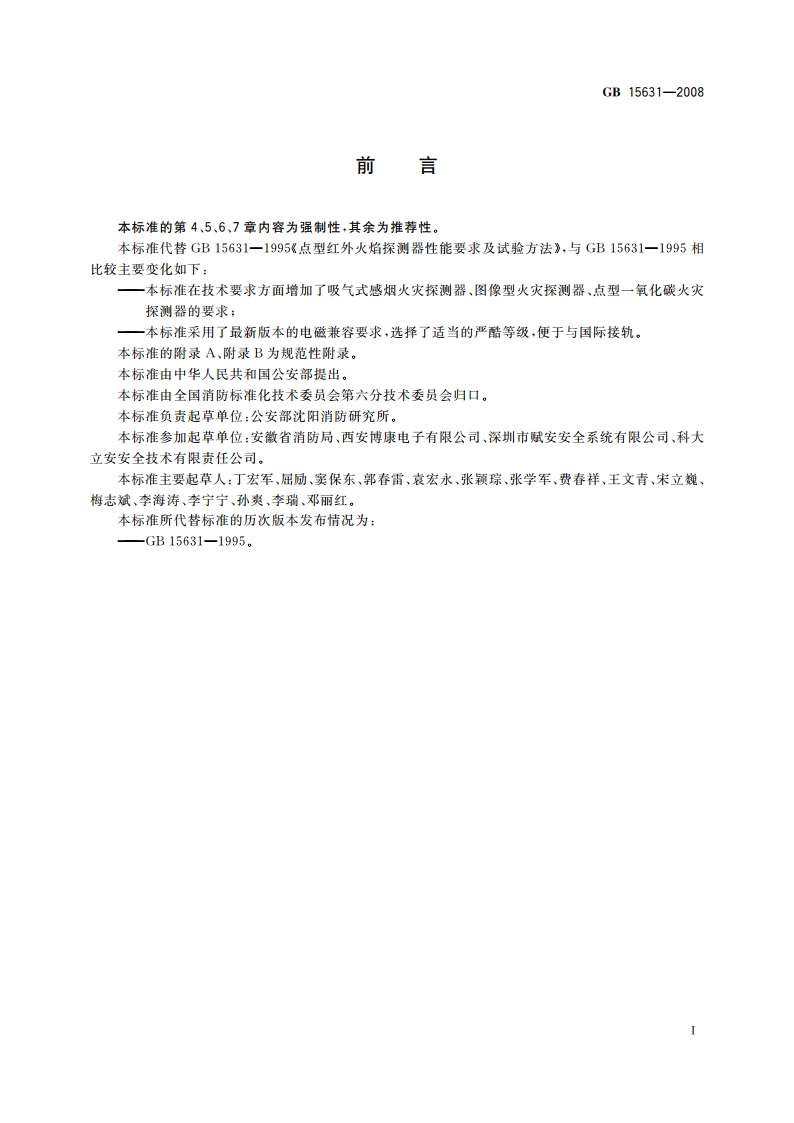

ICS13.220.20C81B中华人民共和国国家标准GB15631-2008代替GB15631一1995特种火灾探测器Special type fire detectors2008-09-01发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB15631-2008前言本标准的第4、5、6、7章内容为强制性，其余为推荐性。本标准代替GB15631一1995点型红外火焰探测器性能要求及试验方法，与GB15631一1995相比较主要变化如下：一本标准在技术要求方面增加了吸气式感烟火灾探测器、图像型火灾探测器、点型一氧化碳火灾探测器的要求：一本标准采用了最新版本的电磁兼容要求，选择了适当的严酷等级，便于与国际接轨。本标准的附录A、附录B为规范性附录。本标准由中华人民共和国公安部提出。本标准由金国消防标准化技术委员会第六分技术委员会归口。本标准负责起草单位：公安部沈阳消防研究所。本标准参加起草单位：安徽省消防局、西安博康电子有限公司、深圳市赋安安全系统有限公司、科大立安安全技术有限责任公司。本标准主要起草人：丁宏军、，屈励、窦保东、郭春雷、发宏永、张颖琮、张学军、费春祥、王文青、宋立巍、梅志斌、李海涛、李宁宁，孙爽、李瑞、邓丽红。本标准所代替标准的历次版本发布情况为：-GB15631-1995.GB15631-2008特种火灾探测器1范围本标准规定了特种火灾探测器（以下简称探测器）的分类、技术要求、试验方法、检验规则、标志和使用说明书。本标准适用于一般工业与民用建筑中安装使用的特种火灾探测器。其他环境中安装使用的具有特殊要求的特种火灾探测器，除特殊要求由有关标准另行规定外，亦应执行本标准。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.1一1998家用和类似用途电器的安全第一部分：通用要求(eqv1EC335-1:1991)GB4715点型感烟火灾探测器GB9969.1工业产品使用说明书总则GB12978消防电子产品检验规则GB16838消防电子产品环境试验方法及严酷等级3分类3.1特种火灾探测器按探测原理可分为：)点型红外火焰探测器：b)吸气式感烟火灾探测器：c)图像型火灾探测器：d)点型一氧化碳火灾探测器。3.2点型一氧化欧火灾探测器按使用方式可分为：)独立式：b)系统式。3.3吸气式感烟火灾探测器按其响应阈值范围可分为：a)普通型；b)灵敏型：c)高灵敏型。3.4吸气式感烟火灾探测器按其功能构成方式可分为：a)探测型：b)探测报警型。3.5吸气式感烟火灾探测器按其采样方式可分为：a)管路采样式：b)点型采样式。GB15631-20084技术要求4.1通用要求4.1.1报警确认灯探测器应具有红色报警确认灯。当被监视区域火灾参数符合报警条件时，探测器报警确认灯应点亮，并保持至被复位。通过报警确认灯显示探测器其他工作状态时，被显示状态应与火灾报警状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方6m处，照度不超过5001x的环境条件下，应清晰可见。4.1,2辅助设备连接探测器连接其他辅助设备（例如远程确认灯，控制继电器等）时，与捕助设备间连接线的开路和短路不应影响探测器的正常工作。4.1.3出厂设置除非使用特殊手段（如专用工具或密码）或破坏封条，否则探测器的出厂设置不应被改变。4.1.4响应性能现场设置探测器的响应性能如果可在探测器或在与其相连的控制和指示设各上进行现场设置，则应满足以下要求：)当制造商声明所有设置均满足本标准的要求时，探测器在任意设置的条件下均应满足本标准的要求，且对于现场设置应只能通过专用工具、密码或探头与底座的分离等手段实现：b)当制造商声明某一设置不满足本标准的要求时，该设置应只能通过专用工具、密码手段实现，且应在探测器上或有关文件中明确标明该项设置不能满足本标准的要求。4.1.5防止外界物体侵入性能探测器应能防止直径为(1.3上0.05)mm的球形物体侵入探测室。4.1.6使用说明书探测器应有相应的中文说明书。说明书的内容应满足GB9969.1要求，并与产品性能一致。4.1.7气候环境试验4.1.7.1运行试验探测器应能耐受表1所规定气候环境条件下的各项试验。试验期间及试验后应满足下列要求。)试验期间，探测器不应发出火灾报警信号或故障信号；b)试验后，探测器应能正常工作：点型红外火焰探测器的响应阈值与其在一致性试验中的响应阙值相比较，最大响应阙值与最小响应阈值之比应不大于1.3；吸气式感烟火灾探测器和点型一氧化碳火灾探测器的响应國值与其在一致性试验中的响应园值相比较，最大响应阈值与最小响应阈值之比应不大于1.6：图像型火灾探测器的响应阈值应满足4.4,1要求。表1运行试验的气候环境条件要求试脸名称试险参数试检条件工作状态温度/C552高温（运行）试险正常监视状态持续时间h2温度/C-103低温（运行）试验2正常监视状态持续时间/h温度/C402恒定湿热相对湿度/%933正常监视状态(运行)试验持续时间/d4
