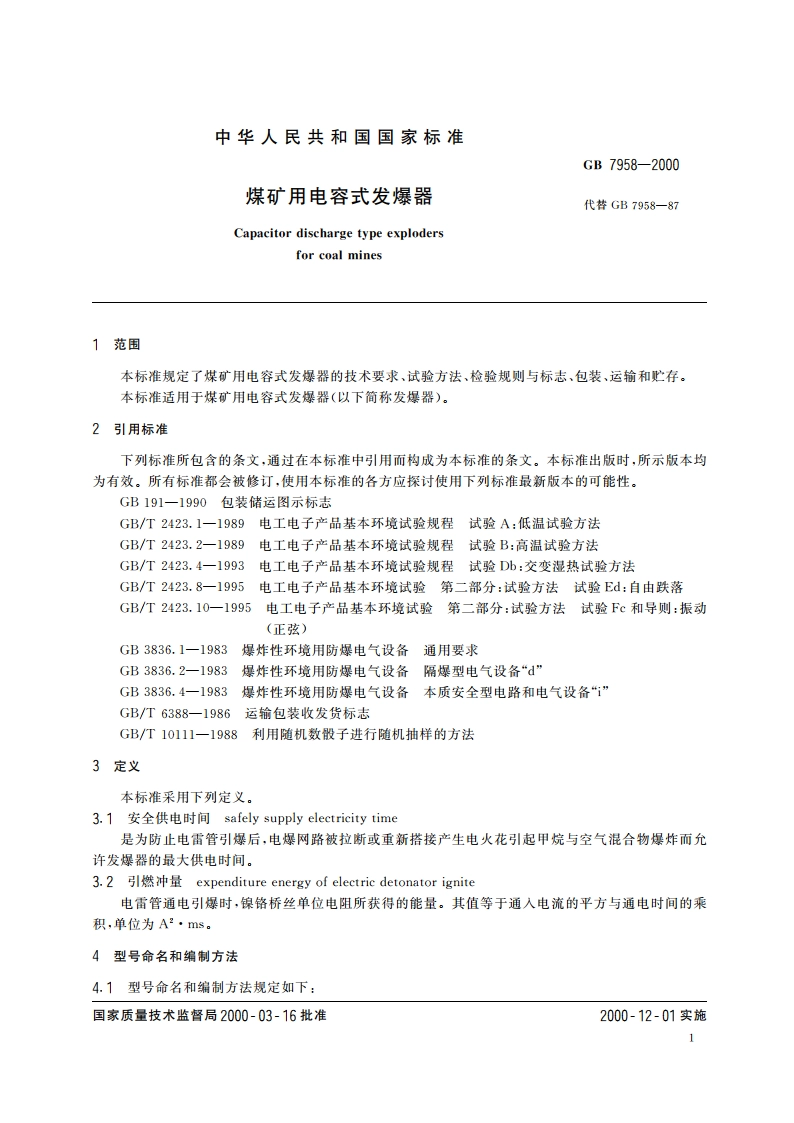

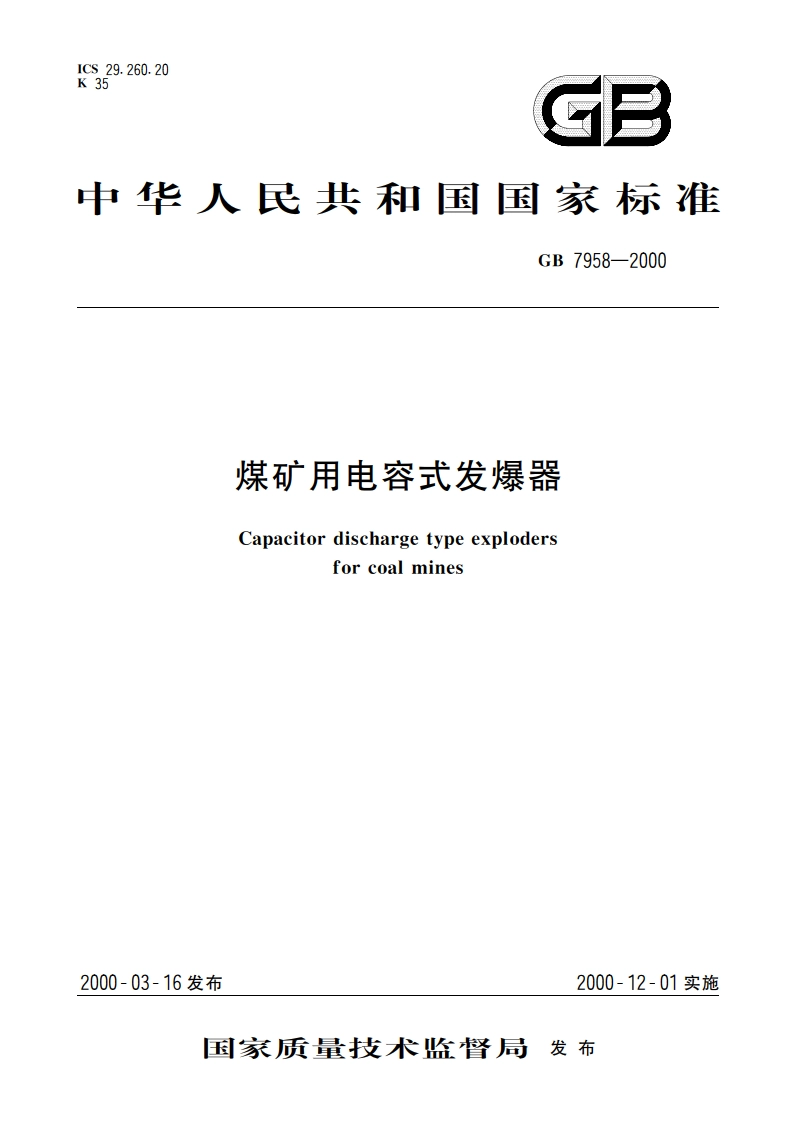

煤矿用电容式发爆器 GB 7958-2000.pdf

GB7958-2000本质安全电路的有关要求。5.9在额定负载范围内，发爆器的安全供电时间应不大于4ms:或达到4ms时，输出端子两端电压应降低到本质安全电路规定值以下。5.10在额定负载条件下，当电压指示装置正常工作时，发爆器的引燃冲量应不小于8.7A2ms且不大于12.0A2ms。5.11发爆器可以设有测量电爆网路状况等的附加电路。当在测量时应有显示，且测量回路的电流应不大于30mA。5.12当断开输出端子与内部电路的连接线后，发爆器输出端子之间、输出端子和外壳裸露导体之间的绝缘电阻，在室温条件下应不小于50M2,经湿热试验后应不小于下式计算值：U。R1000式中：R一绝缘电阻，M;U。一发爆器的输出电压峰值，V。5.13发爆器经湿热试验后，内部零件应无明显锈蚀，其工作性能应符合5.6、5.9、5.10和5.11的要求。5.14发爆器经贮存温度试验后，工作性能应符合5.6、5.9、5.10和5.11的要求。5.15发爆器经振动试验后，紧固件不得松动，防爆结构应符合5.8的要求，工作性能应符合5.6、5.9、5.10和5.11的要求。5.16发爆器经自由跌落试验后，紧固件不得松动。隔爆结构应符合5.8的要求，工作性能应符合5.6、5.9、5.10和5.11的要求.5.17发爆器经寿命试验后，隔爆结构应符合5.8的要求，工作性能应符合5.6、5.9、5.10和5.11的要求。6试验方法6.1试验所用主要仪器如表3所示.表3序号仅器名称测量范围及准确度要求1时间测量仪不低于显示值1%士0.1ms2输出引燃冲量测量仪不低于显示值5%土0.1A2ms3电流表50mA,2.5级4兆欧表1000V或2500V0秒表分度值不大于0.2s6精密电阻箱01.5k0,0.1级法1安全供电时间、引燃冲量和输出电压峰值也可用下CC-3型发爆器参数测试仪测量。2如用稳压源代替干电池时，必须接入电池等效电阻：电源的短路电流为3A6.2操作性能检查按5.5和5.6要求用人工操作和感官进行检查。6.3防爆防爆结构参数（包括隔爆结合面参数、电气间隙和爬电距离等用量具检查）。防爆性能按GB3836.1,GB3836.2和GB3836.4中有关方法进行。6.4充电时间测定3
