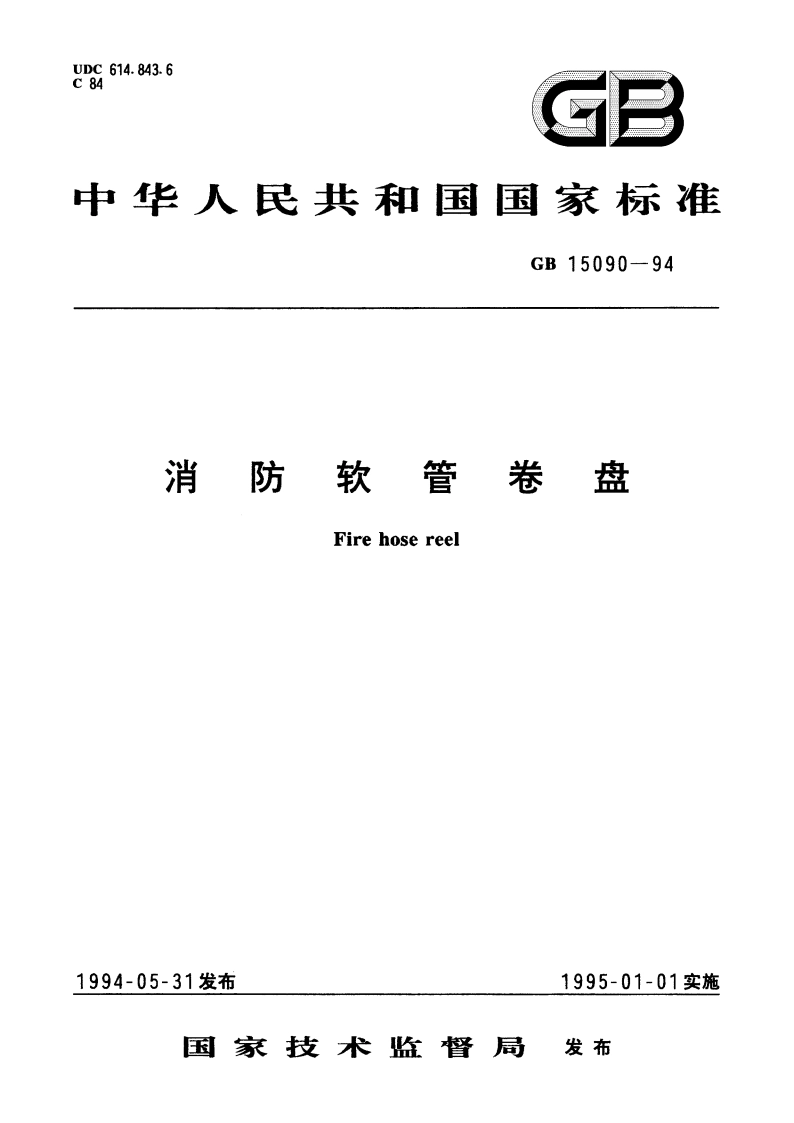

消防软管卷盘 GB 15090-1994.pdf

GB15090-945.1.1射程将软管展开，调节喷枪轴线使其仰角为30士2，喷枪口中心到地面高度为10.05m。将喷枪偏离测量方向，按表1规定将软管进口压力调节到规定值并开始喷射。然后将喷枪口转向测量方向，测出灭火剂喷洒密集中心到喷枪口在地面投影的距离，即为软管卷盘的射程。对于1211和二氧化碳软管卷盘，在进行喷射性能试验时，则使其喷枪轴线成水平。测出1211和二氧化碳气体最集中处中心位置与喷枪口间的水平距离，即为软管卷盘的射程。测得的射程应符合第3.1条的相应规定。5.1.2流量（喷射强度）5.1.2.1对于使用水和泡沫的软管卷盘，在将进口压力调节到表1规定值后，即向容器内喷射60s,测出容器内积液的质量即为流量。5.1.2.2对于使用其他灭火剂的软管卷盘，可在测定射程的同时用秒表测定灭火剂开始喷出枪口至射程测定结束的时间间隔，但时间间隔应不少于30$。然后测出试验前和喷射结束时灭火剂容器的质量差。用式(1)计算该软管卷盘的流量（喷射强度）q,所得结果应符合表1相应规定，9=4040n4t400444t4044(】）式中：q一软管卷盘的流量（喷射强度），kg/min:Q一灭火剂的喷射量，kg:t一喷射时间，min。5.1.3发泡倍数和25%析液时间泡沫软管卷盘的发泡倍数和25%析液时间的测定按GB7956第3.1.5条进行。其结果应符合本标准第4.1条规定。5.2密封性能试验5.2.1使软管完全缠绕，将软管卷盘进口端与水压试验台相连。并使管路灌满水，关闭喷枪、缓慢升压至额定工作压力，保压2mi,卸压后将软管全部展开，检查软管缠绕轴是否变形，再升压至该压力，保压2min,结果应符合4.2条规定.5.2.2水压试验台应符合第5.3.2条规定。5.3卷盘管路的耐压试验5.3.1去除软管及喷枪。使余下部分的进口与水压试验台相连。将管路灌满水，封闭出口端。缓慢升压至第4,3条规定的压力，保压2min,结果应符合第4.3条规定。5.3.2水压试验台应符合下列要求5.3.2.1水压源的额定工作压力应不低于相应软管的燥破压力。5.3.2.2当系统内水压不大于3.0MPa时，压力显示器所显示的压力波动值应不大于士0.03MPa,水压大于3.0MPa时，压力波动值应不大于土0.05MPa.5.3.2.3压力显示器的下限为0，上限应在试验所需压力值的1.53.0倍范围内，精度不低于士1.5%.5.4耐腐蚀性试验5.4.1去除软管，将其余部分的表面用中性清洁液浸泡清洗，再用清水漂洗，干燥后将其悬挂在盐雾箱内，并使旋转轴垂直于地面。5.4.2盐雾腐蚀试验的试险条件如下：盐溶液浓度50士1g/L:盐雾沉降率1.02.0mL/h(在80cm2水平收集区内)：
