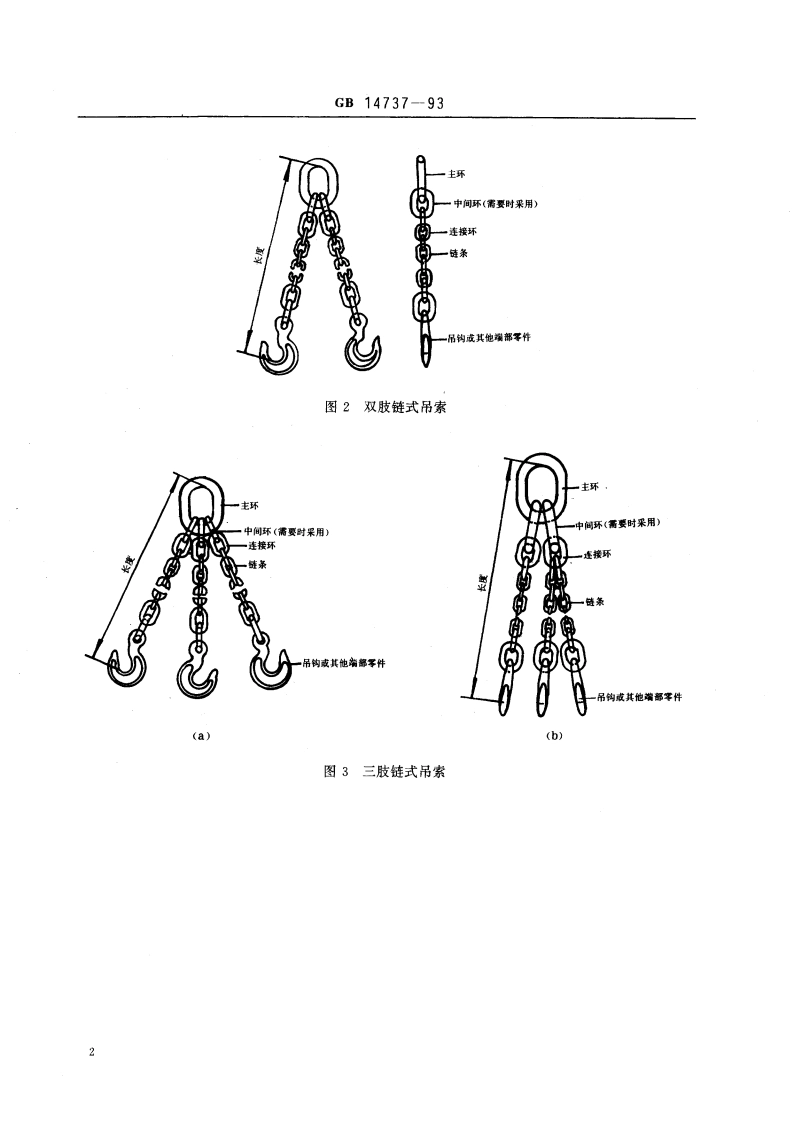

GB14737-93中间主环中间环（需要时采用）一连接环一链条吊钩或其他演部等件图4四肢链式吊索4等级和型式4.1等级链式吊素的强度等级应与所用的链条等级一致，按GB4829分为M(4)、S(6)、T(8).4.2型式链式吊素的型式分为单肢、双肢、三肢和四肢（见图1图4）。5技术要求5.1尺寸公差多肢链式吊索的最长胶和最短肢的差。a.长度2m以内时不超过6mm:b.长度超过2m时，可增为每米不超过3mm。5.2材质5.2.1链条所用钢材应为镇静钢，具有良好的可焊性和怜弯性，且不易产生老化脆裂，能满足链条的机械性能。钢材的晶粒度按GB6394进行测定，应达到奥氏体晶粒度5级以上。材质中硫磷含量的检验分析不得超过表1的规定值。表1强度等级M(4)S(6)T(8)元素含量最大含疏硫量，0.0500.0400.040最大含磷量，%0.0450.0400.0405.2.2配件材料应符合GB14735、GB14736的规定。5,3制造5.3.1链式吊素所用的配件，其额定工作载荷必须大于或等于链条的额定工作载荷。5.3.2多肢链式吊素的链条与主环的连接方式3
