汽车门锁及门铰链的性能要求和试验方法 GB 15086-1994.pdf

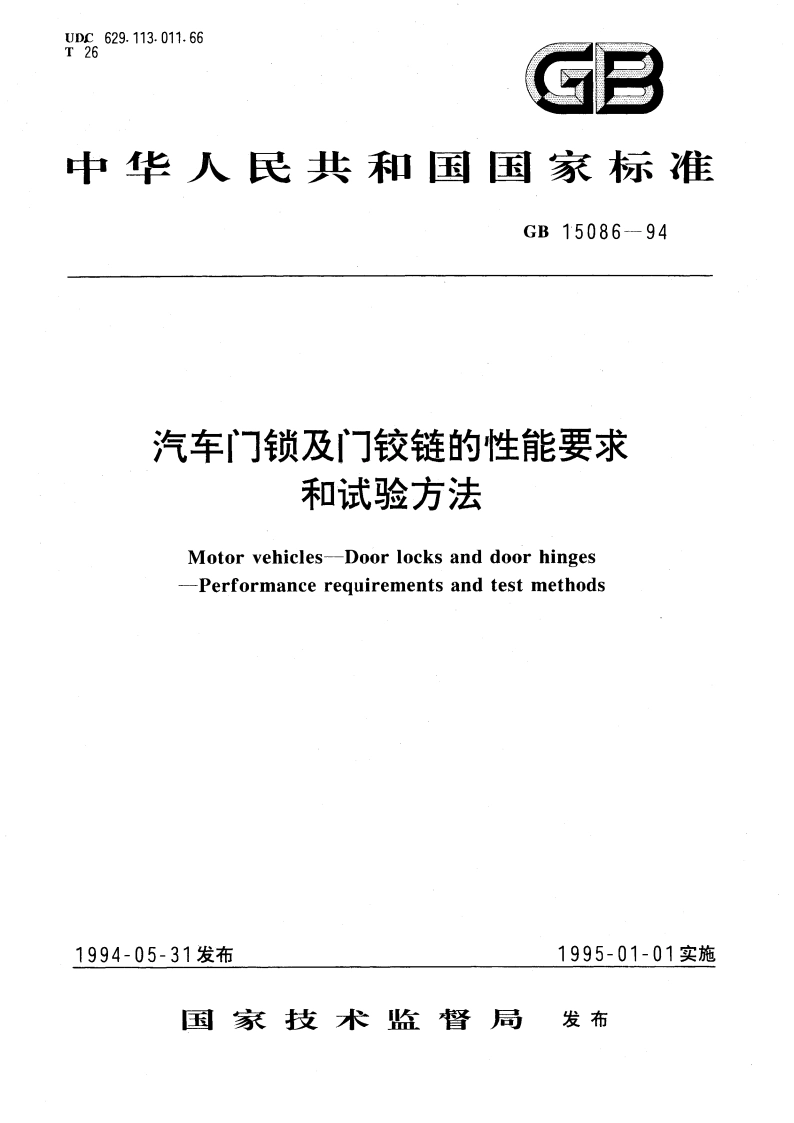

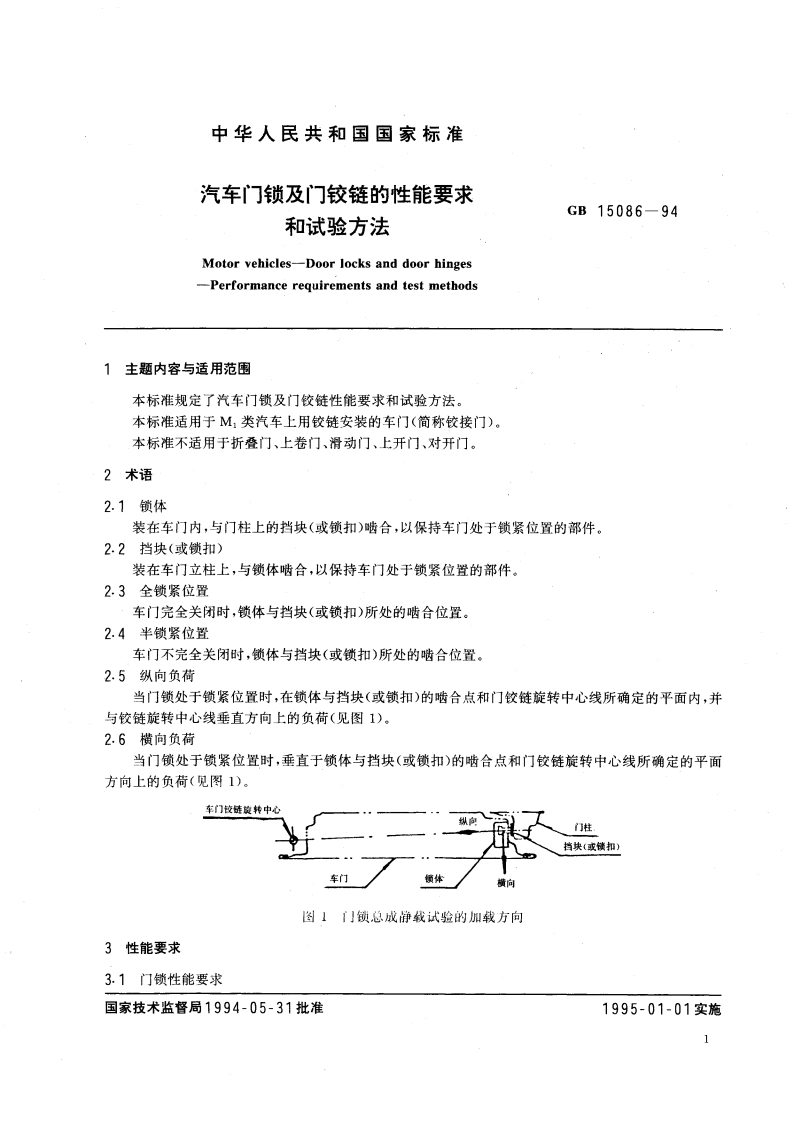

UDC629.113.011.66T26G中华人民共和国国家标准GB15086-94汽车门锁及门铰链的性能要求和试验方法Motor vehicles-Door locks and door hinges-Performance requirements and test methods1994-05-31发布1995-01-01实施国家技术监督局发布中华人民共和国国家标准汽车门锁及门铰链的性能要求GB15086-94和试验方法Motor vehicles-Door locks and door hinges-Performance requirements and test methods1主题内容与适用范围本标准规定了汽车门锁及门饺链性能要求和试验方法。本标准适用于M:类汽车上用铰链安装的车门（简称铰接门）。本标准不适用于折叠门、上卷门、滑动门、上开门、对开门。2术语2.1锁体装在车门内，与门柱上的挡块（或锁扣）啮合，以保持车门处于锁紧位置的部件。2.2挡块（或锁扣）装在车门立柱上，与锁体啮合，以保持车门处于锁紧位置的部件。2.3全锁紧位置车门完全关闭时，锁体与挡块（或锁扣）所处的啮合位置。2.4半锁紧位置车门不完全关闭时，锁体与挡块（或锁扣）所处的啮合位置。2.5纵向负荷当门锁处于锁紧位置时，在锁体与挡块（或锁扣）的啮合点和门铰链旋转中心线所确定的平面内，并与铰链旋转中心线垂直方向上的负荷（见图1）。2.6横向负荷当门锁处于锁紧位置时，垂直于锁体与挡块（或锁扣）的啮合点和门铰链旋转中心线所确定的平面方向上的负荷（见图1）。车门们校旋转中心门柱挡块（或横扣）车门横体横向图1锁总成净载试验的加载方向3性能要求3.1门锁性能要求国家技术监督局1994-05-31批准1995-01-01实施
