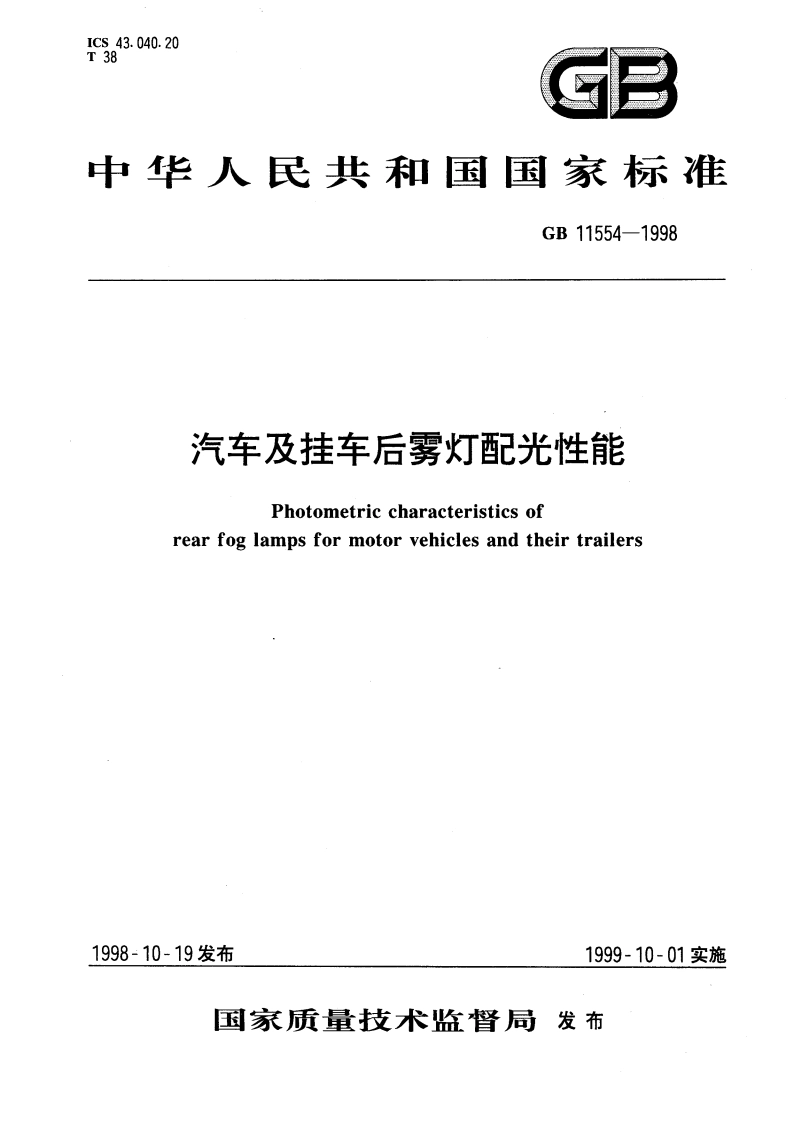

汽车及挂车后雾灯配光性能 GB 11554-1998.pdf

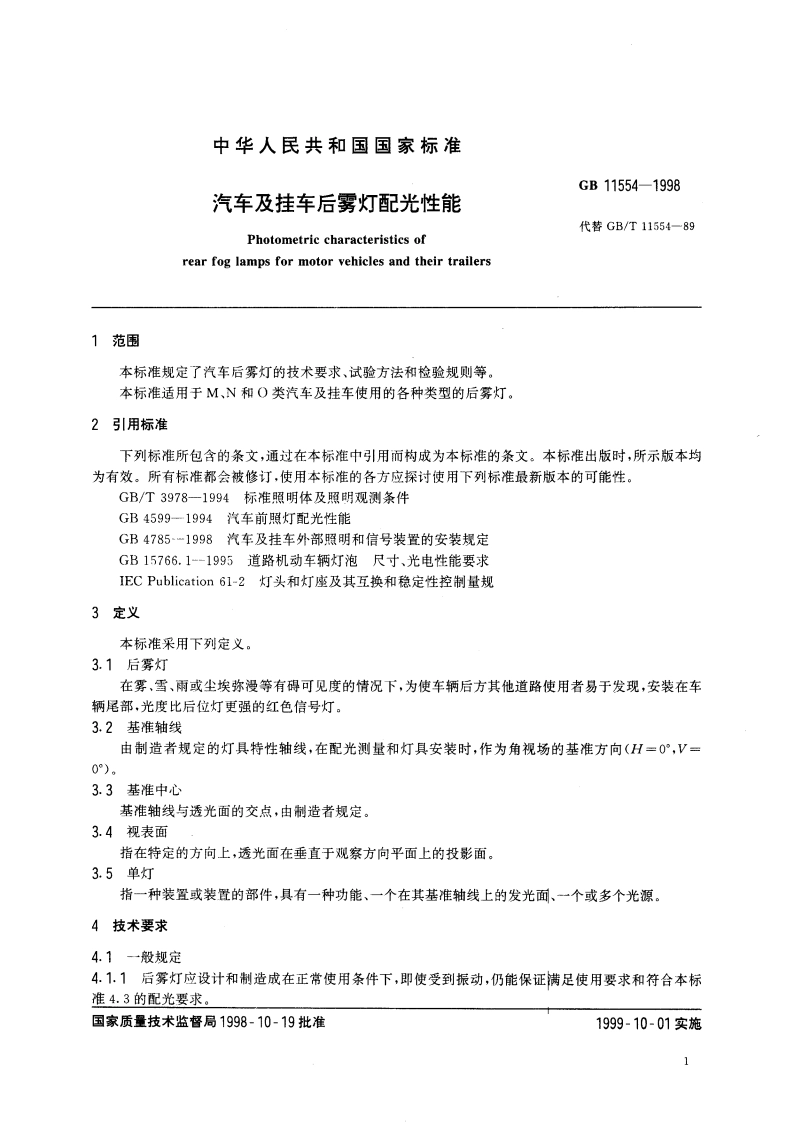

GB11554-19984.1.2后雾灯应经受在235的环境条件下，以灯具规定使用灯泡的试验电压预热20min之后，并连续工作1h,试验后灯具应无明显的翘曲、变形、裂痕或变色。对于上述试验电压，应检查在此电压下的功率，是否为GB15766.1规定的该灯泡的平均功率（即不带允差)，若不符合应调整在该功率的电压下进行试验。4.1.3后雾灯的光色及其色度特性应符合GB4785的规定.检查色度特性的色度坐标应使用相当于GB/T3978规定的标准照明体A光源（色温为2856K)。但对于非灯泡更换式后雾灯，其色度坐标在试验电压下测量。4.2非灯泡更换式后雾灯、灯泡及其灯座4.2.1非灯泡更换式后雾灯的标称电压为12V或24V,其功率等光电参数由制造者和用户商定。4.2.2灯泡更换式后雾灯使用的灯泡类型应符合GB15766.1的规定。4.2.3灯泡更换式后雾灯的灯座应符合IEC Publication61-2的规定。4.3配光要求4.3.1在下述规定的角度范围内，后雾灯各方向上的发光强度应符合如下规定：4.3.1.1通过基准轴的水平H-H线和垂直V-V线上，在基准轴上、下5和左、右10之间（见图1），其发光强度最小限值为150cd:150cdH75ed1060510图14.3.1.2在图1中的菱形区域内，如果目视检查，发光强度有明显的陡变，则除检查H-H线和V-V线上是否达到上述规定外，还应检查图中的其余部分发光强度，最小限值为75c:4.3.1.3在可以看到灯的所有方向上，发光强度最大限值为300cd。4.3.2对于配备有一个以上光源的单灯，当其任何一个光源失效时，仍应满足发光强度最小限值要求。当所有光源点亮时，不应超出发光强度最大限值。4.3.3在基准轴观察方向上的视表面应不大于140cm2。5试验方法5.1试验暗室、装置及设备，应符合GB4599的规定。5.2配光测试时的电压或光通量5.2.1对于非灯泡更换式的后雾灯一般应在13.5或28.0V进行测试。5.2.2对灯泡更换式后雾灯应采用标准灯泡，并在GB15766.1规定的基准光通量下进行测试。5.3配光测试前，应将非灯泡更换式后雾灯或灯泡以测试时电压点燃，使其光性能趋于稳定。5.4配光测试的距离，应保证能使用距离平方反比定律。5.5从灯具的基准中心观察时，测量设备应保证探测器的张角是在10至1之间。5.6在测量范围内，任一测量方向应保证角度偏差不大于15。5.7测量角度的量度以基准轴（由制造者在图纸上表明）为基准。5.8具有几个光源灯具的配光测试
