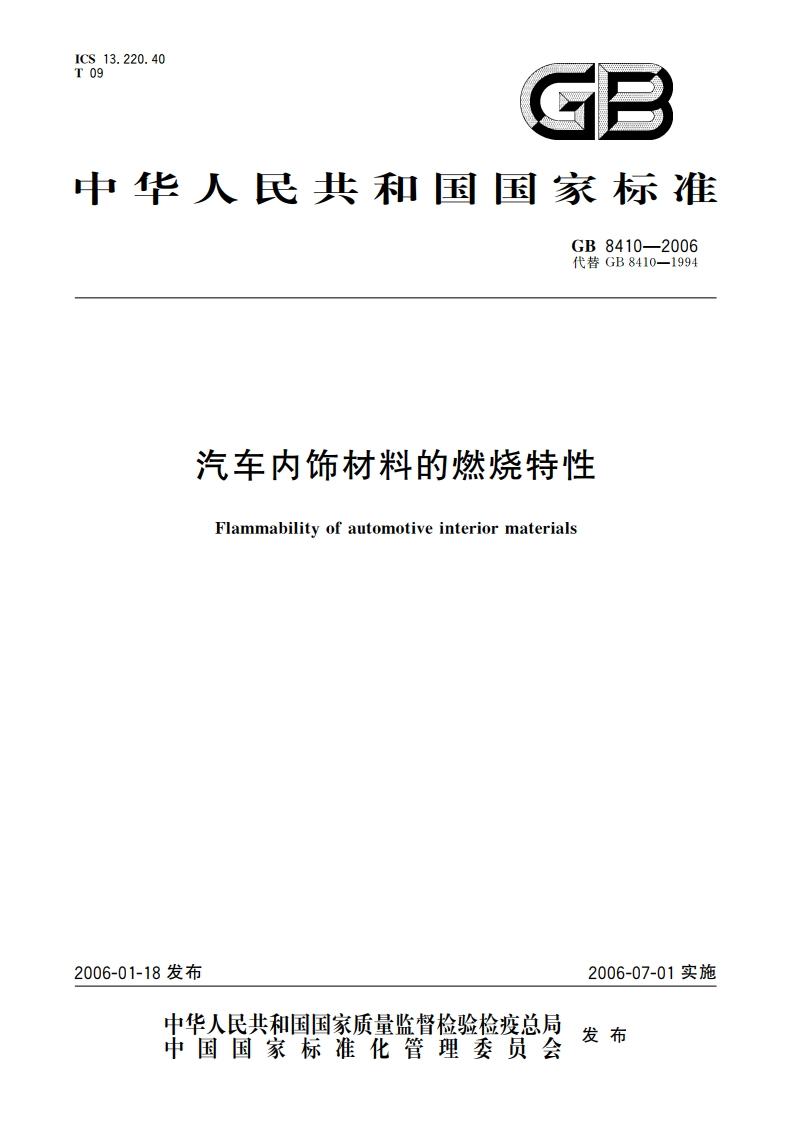

汽车内饰材料的燃烧特性 GB 8410-2006.pdf

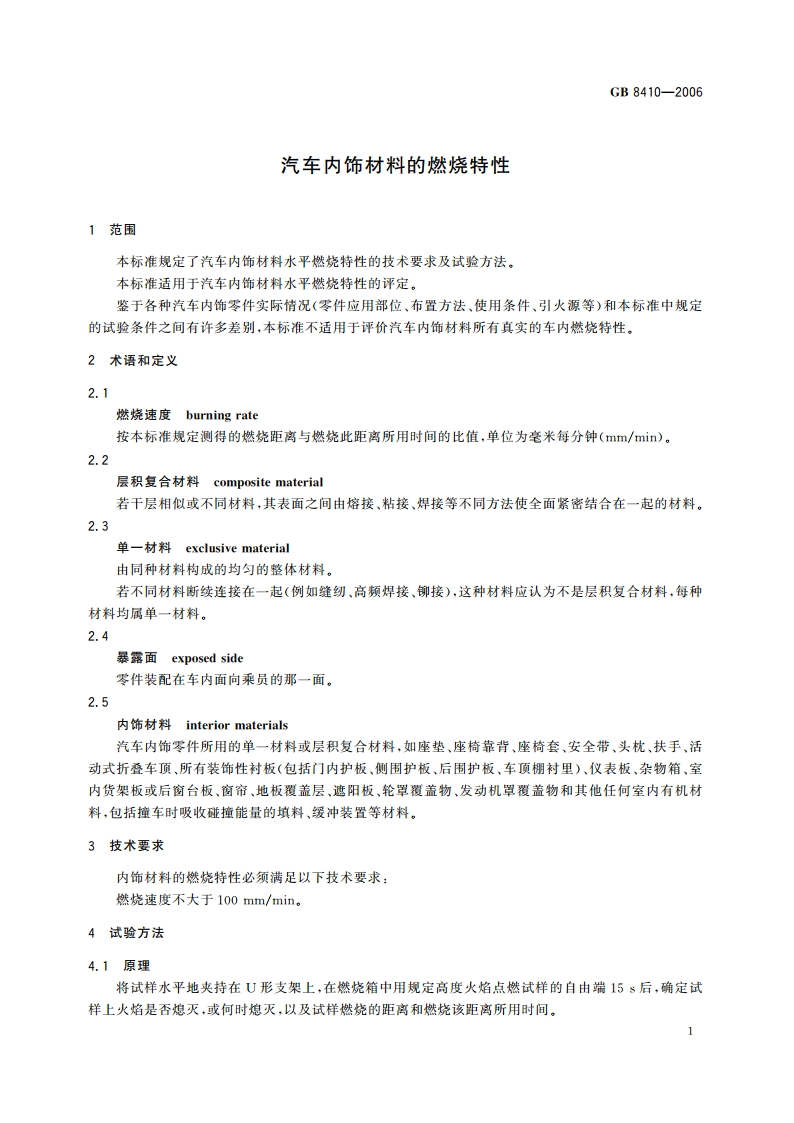

GB8410-20064.2试验装置及器具4.2.1燃烧箱燃烧箱用钢板制成，结构示意图见图1，尺寸见图2。燃烧箱的前部设有一个耐热玻璃观察窗，该窗可整块盖住前面，也可做成小型观察窗。燃烧箱底部设10个直径为19mm的通风孔，四壁靠近顶部四周有宽13mm的通风槽。整个燃烧箱由4只高10mm的支脚支承着。在燃烧箱顶部设有安插温度计的孔，此孔设在顶部靠后中央部位，中心距后面板内侧20mm。燃烧箱一端设有可封闭的开孔，此处可放入装有试样的支架，另一端则设一个小门，门上有通燃气管用的小孔，支撑燃气灯的支座及火焰高度标志板。燃烧箱底部设有一只用于收集熔融滴落物的收集盘（见图3）。此盘放置在两排通风孔之间而又不影响通风孔的通风。-91011121314151617181一燃气灯底座：7一燃烧箱本体：13上支架：2一燃气灯：8一通风槽：14一试样：3一试样支架导轨：9一温度计，15一下支架：4一火焰高度标志板：10一燃烧箱提手，16一玻璃观察窗：5一门，11观察窗窗框：17一收集盘：6一门框12一支架销：18支脚.图1燃烧箱4.2.2试样支架试样支架由两块U形耐腐蚀金属板制成的框架组成，尺寸见图4。支架下板装有6只销子，上板相应设有销孔，以保证均匀夹持试样，同时销子也作为燃烧距离的起点（第一标线）和终点（第二标线）的标记。另一种支架的下板不仅设有6只销子，而且支架下板布有距离为25m的耐热金属支承线，线径0.25mm(见图5)，该种支架在特定情况下使用。安装后的试样底面应在燃烧箱底板之上178mm。试样支架前端距燃烧箱的内表面距离应为22mm,试验支架两纵外侧离燃烧箱内表面距离为50mm(见图2和图4)。2
