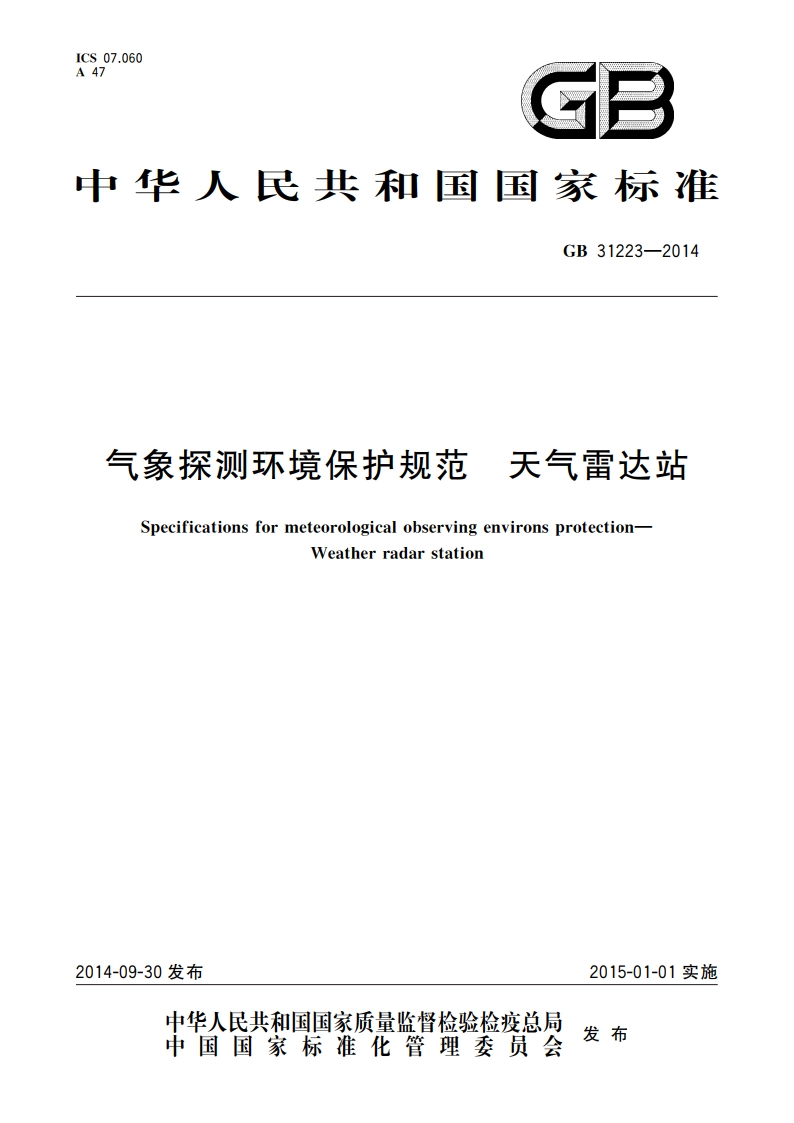

气象探测环境保护规范 天气雷达站 GB 31223-2014.pdf

GB31223-2014引言天气雷达是监测台风、恭雨、冰雹、龙卷、下击泰流等灾害性天气系统，为防灾诚灾、保护人民生命财产安全、短期临近预报预警提供科学决策依据的重要遥感探测设备。为保护天气雷达站的探测环境，充分发挥天气雷达的使用效能，特制定本标准。GB31223-2014气象探测环境保护规范天气雷达站1范围本标准规定了天气雷达站探测环境保护的范围和要求。本标准适用于天气雷达站探测环境保护活动。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4824一2004工业、科学和医疗(1SM)射烦设备电磁骚扰特性跟值和测量方法(CISPR11:2003,DT)GB13618一1992对空情报雷达站电磁环境防护要求3术语和定义下列术语和定义适用于本文件。3.1天气雷达站weather radar station由天气雷达和满足设备运行环境要求的设施及其空间构成。注：天气雷达是基于云、雾、雨、雪等拉子对电磁波的散射和产生多普勒效应等原理，探测降水回波强度与多普勒速度的空间分布和演变，并以此警戒跟踪降水天气系统的雷达。3.2波束宽度beamwidth天线方向图中最大辐射方向两个半功率点之间的夹角。3.3障碍物obstacle对雷达所发射和接收的高频电磁波产生遮蔽和影响的物体。3.4孤立障碍物isolated obstacle与相邻障碍物的横向间距大于2个波束宽度且遮挡方位角不大于容限值的障碍物。3.5遮挡仰角block elevation angle从雷达最低工作仰角开始拾升波束直至其下边沿离开障碍物时的角度，即从存在遮挡至遮挡彩响消失时波束下边沿的抬升角度。3.6遮挡方位角block a7 imuth angle障碍物对雷达波束形成遮挡，雷达波束边沿（一3B)进入障碍物区域时所处方位，与雷达波束边沿(一3dB)退出障碍物区域时所处方位之间的夹角。
