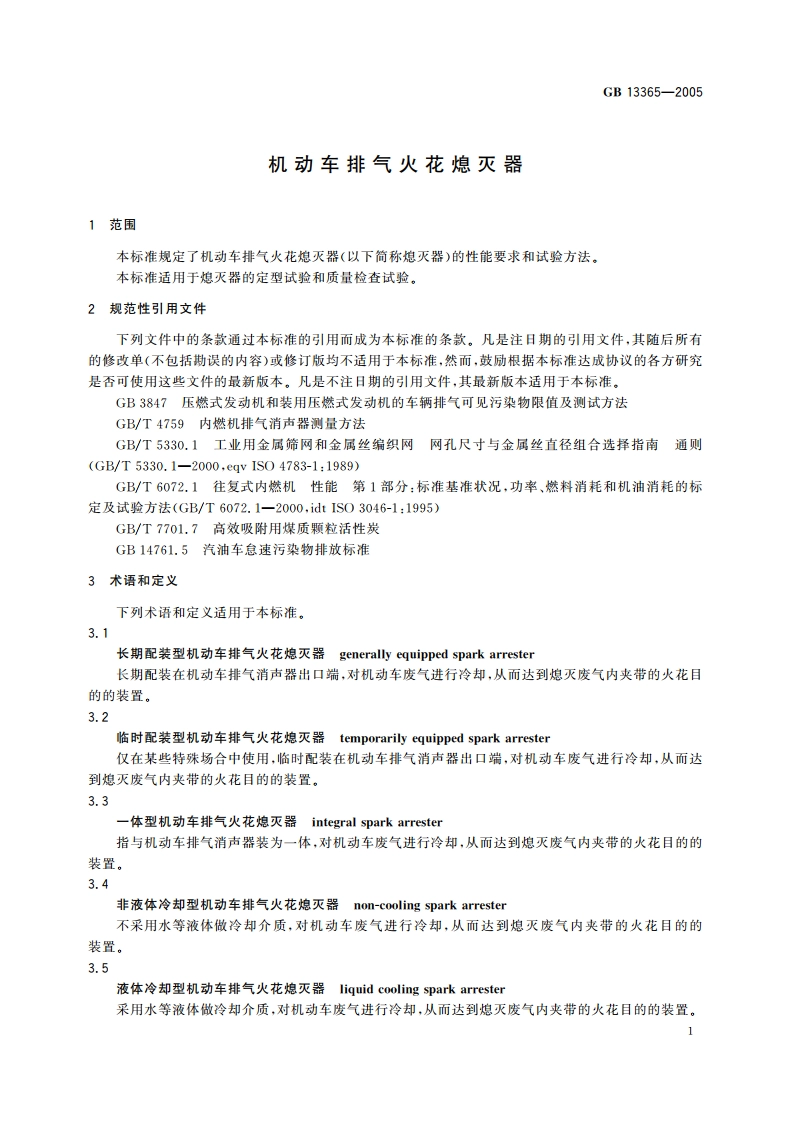

机动车排气火花熄灭器 GB 13365-2005.pdf

GB13365-20054.7外观熄灭器表面应平整光滑，焊缝应均匀，不得有裂纹、烧穿、未焊透等缺陷。涂层均匀，标志清晰。4.8材料熄灭器应至少选用冷轧薄钢板制成，其材质和机械强度应符合相关规定。5试验方法5.1火花熄灭性能试验5.1.1试验用碳颗粒的准备首先将符合GB/T7701.7规定的活性炭颗粒用网孔尺寸为2.36mm的金属丝网筛过筛，然后将能够完全通过该网筛的活性炭颗粒再用网孔尺寸为0.6mm的金属丝网筛过筛，最后将留在网孔尺寸为0.6mm的金属丝网筛上的活性炭颗粒收集200g,备试验用。金属丝冈筛符合GB/T5330.1的规定。5.1.2性能试验将熄灭器安装在火花熄灭性能试脸装置上（见图1），开启通风机，待其运转平稳后，根据熄灭器适用车型的发动机排量及额定转速调节试验管道内的空气流量，将按照5,1.1准备的活性炭颗粒完全倒人输入口，持续15mi,将由熄灭器出口处收集到的活性炭颗粒称重，其结果应符合4.1的规定。21一通风机：2一调节阀：3一试验管道：4一空气流量计：5一活性炭颗粒输人口：6一熄灭器：7一活性炭颗粒收集器。图1火花熄灭器火花熄灭性能试验装置示意图5.2对发动机性能影响试验5.2.1功率损失比试验未装熄灭器时按GB/T6072.1的规定对发动机的功率进行测量，然后保持工况不变装上熄灭器再按GB/T6072.1的规定测量发动机的功率，试验结果应符合4.2的规定。5.2.2耗油率升值比试验未装熄灭器时按GB/T6072.1的规定对发动机的燃油消耗率进行测量，然后保持工况不变装上熄灭器再按GB/T6072.1的规定则量发动机的燃油消耗率，试险结果应符合4.2的规定。5.2.3排气噪声试验未装熄灭器时按GB/T4759的规定对发动机的排气噪声进行测量，然后保持工况不变装上熄灭器再按GB/T4759的规定测量发动机的排气噪声，试验结果应符合4.2的规定。5.2.4排放试验未装熄灭器时按GB3847、GB14761.5的规定对排放进行则量，然后保持工况不变装上熄灭器再按GB3847、GB14761.5的规定测量排放，测量结果应符合4.2的规定。3
