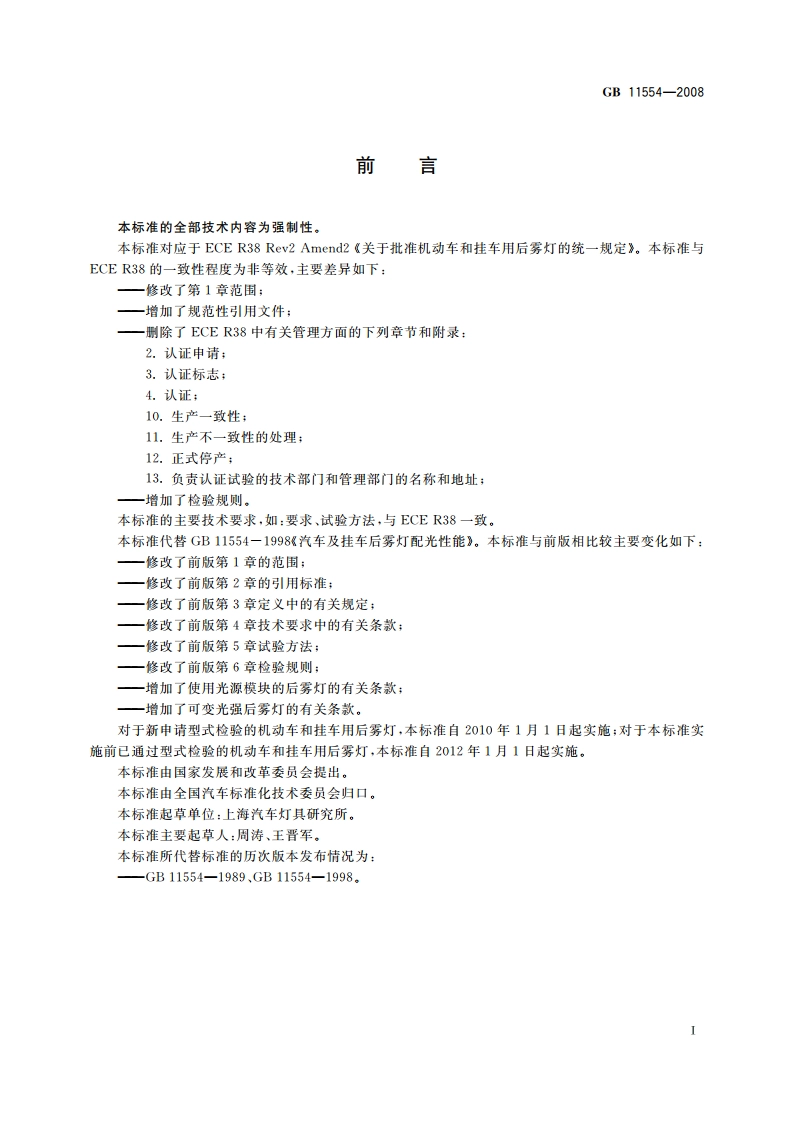

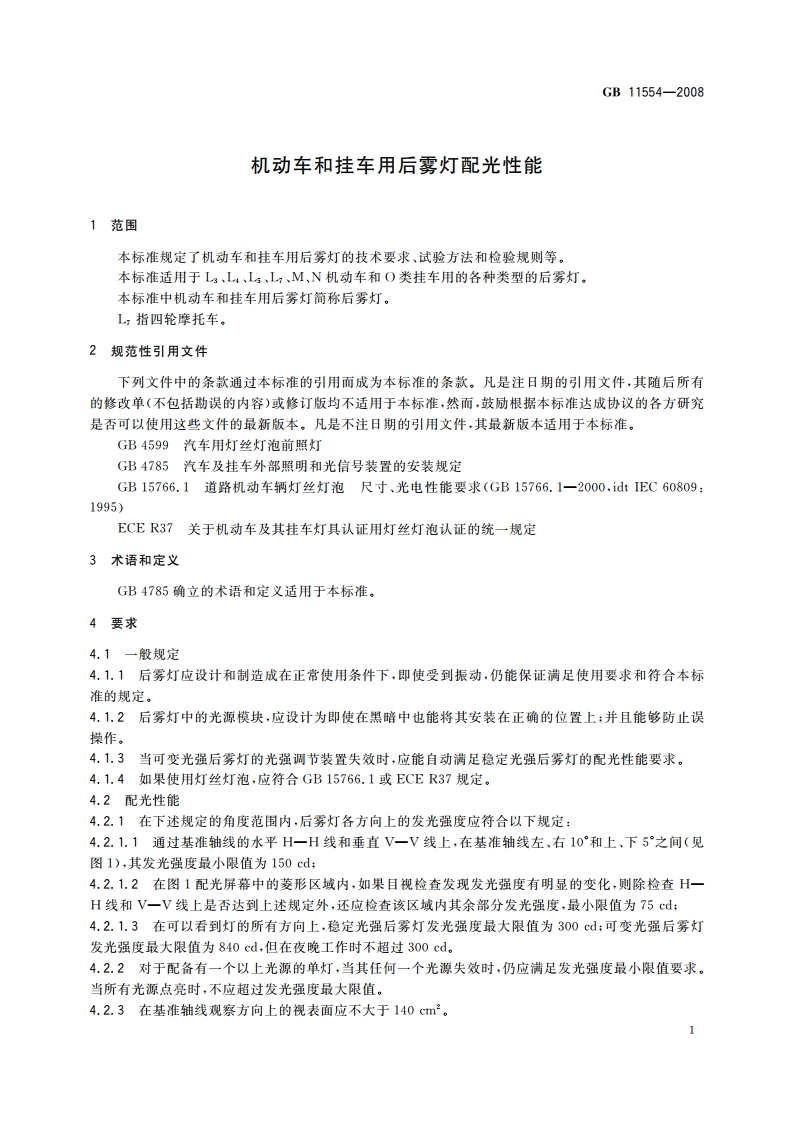

机动车和挂车用后雾灯配光性能 GB 11554-2008.pdf

GB11554-2008定的平均功率：如果GB15766.1或ECER37中只规定最大功率的光源，试验电压应使光原工作于最大功率的90%。5.3.3对于可变光强的后雾灯，试验应在不小于最大发光强度的90%下进行。5.4配光性能测试前，应将不可更换光源后雾灯或灯泡以测试时电压点燃，使其光性能趋于稳定。5.5配光性能测试的距离，应保证能应用光度学中的距离平方反比定律。5.6从后雾灯的基准中心观察，光接受器的张角是在10至1之间。5.7在各测量方向的角度偏差不大于15，5.8测量角度的量度以基准抽线和基准中心（由制造商在图纸上表明）为基准。5.9色度测量应使用A光源（色温为2856K)。对于使用不可更换光源的后雾灯，按5.2.1中规定的试验条件下测试：对于配备变光装置的后雾灯，按5.2.3中规定的试验条件下测试。用目视观察图1菱形区域外的光色应无明显变化。6检验规则6.1后雾灯不同型式在以下主要方面有差异的：a)商品名称和商标：b)光学系统的特性（发光等级、光分布角、灯丝灯泡或光源模块的类型等）：c)分类（可变光强，稳定光强）。但是，灯丝灯泡颜色或者滤光片颜色的改变可视为同一型式。6.2型式检验6.2.1后雾灯不同型式的判定按上述6.1的规定。6.2.2制造商应提供：)足以识别该型式后雾灯特征的图纸一式三份，包括配光镜详细的特性结构，并表明基准轴线(H=0，V=0)、基准中心和安装在车辆上的几何位置有关后雾灯光学单元材料的简要技术说明书一份：)样灯两只（可更换灯丝灯泡后芳灯含灯丝灯泡，可变光强后雾灯含变光装置）。6.2.3每只样灯应符合4.1的相应规定。6.2.4按第5章进行试验，每只样灯均应符合4.2、4.3和4.4的相应规定。6.3生产一致性检验6.3.1对型式检验合格的后雾灯，用从批量产品中随机抽取的样品来判定其生产一致性。6.3.2随机抽取的样灯2只，应符合4.1的相应规定。6.3.3按第5章进行试验，随机抽取的样灯，应符合4.2、4.3、4,4的相应规定，但其中4.2.1.2要求的最小发光强度限值放宽至规定的80%，4.2.1.3要求的最大发光强度限值放宽至规定的120%。
