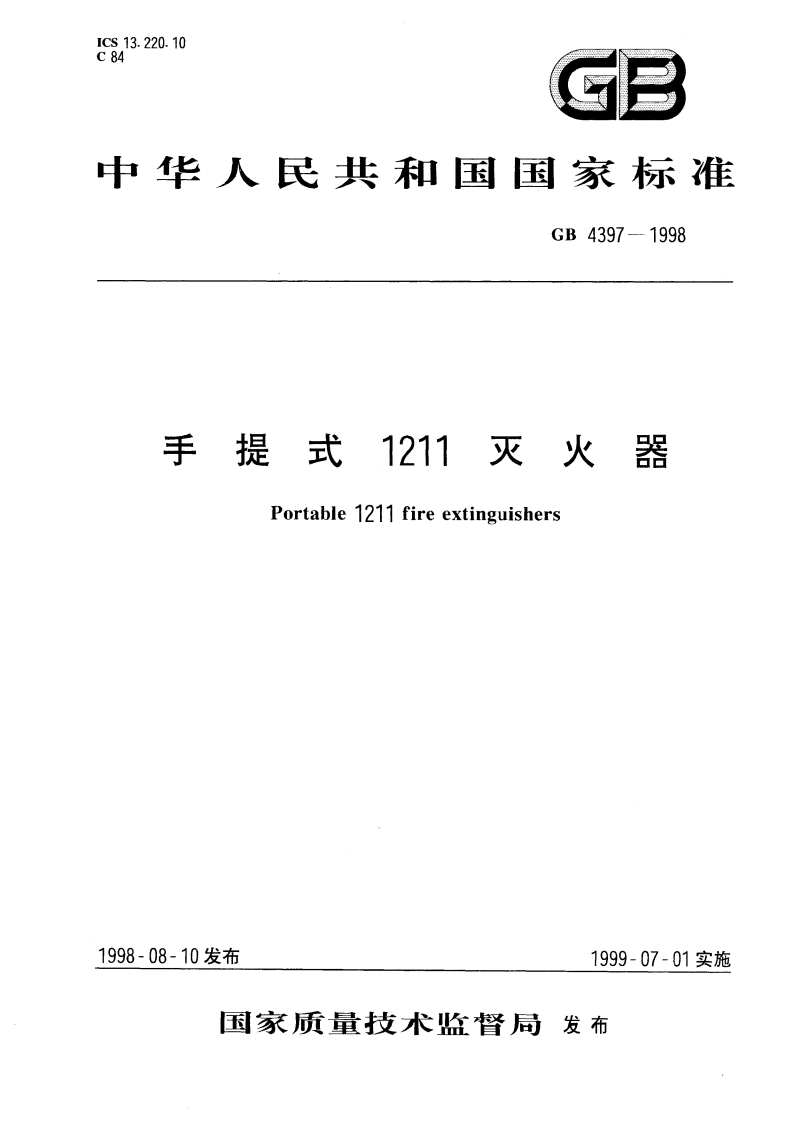

手提式1211灭火器 GB 4397-1998.pdf

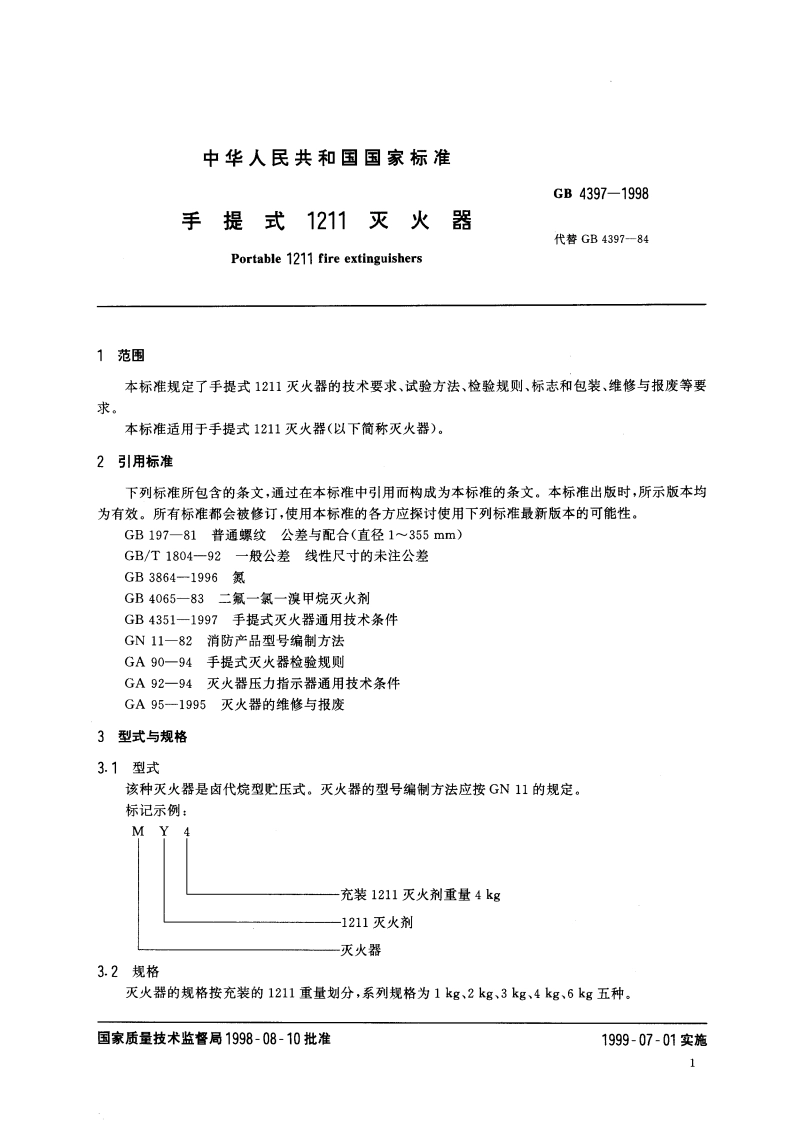

中华人民共和国国家标准GB4397-1998手提式1211灭火器代替GB4397一84Portable 1211 fire extinguishers1范围本标准规定了手提式1211灭火器的技术要求、试验方法、检验规则、标志和包装、维修与报废等要求。本标准适用于手提式1211灭火器（以下简称灭火器）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB197一81普通螺纹公差与配合（直径1355mm)GB/T1804一92一般公差线性尺寸的未注公差GB3864一1996氮GB4065一83二氟一氯一溴甲烷灭火剂GB4351一1997手提式灭火器通用技术条件GN11一82消防产品型号编制方法GA90一94手提式灭火器检验规则GA92一94灭火器压力指示器通用技术条件GA95一1995灭火器的维修与报废3型式与规格3.1型式该种灭火器是卤代烷型贮压式。灭火器的型号编制方法应按GN11的规定。标记示例：充装1211灭火剂重量4kg-1211灭火剂灭火器3.2规格灭火器的规格按充装的1211重量划分，系列规格为1kg、2kg、3kg、4kg、6kg五种。国家质量技术监督局1998-08-10批准1999-07-01实施1GB4397-19984.5制造工艺4.5.1灭火器的焊缝应均匀，不应有裂纹、烧穿、咬边及未焊透等缺陷。4.5.2金属零件加工未注公差尺寸的公差等级应符合GB1804一92中m(中等级)的规定。非金属零件加工未注公差尺寸的公差等级应符合GB1804一92中c(粗糙级)的规定。4.5.3零件的螺纹公差应符合GB197一81中内螺纹7H级、外螺纹8g级的规定。4.5.4钣金、冲压零件表面应无重皮、皱纹及明显的机械损伤等缺陷。4.5.5铸、锻零件的表面应清洁，无毛刺、重皮、结疤等，内部不应有缩孔、气孔、砂眼、裂纹及浇不足等缺陷。4.5.6灭火器外部应进行防腐蚀处理，其性能应符合GB4351一1997中5.9.1的规定。灭火器内部应清理干净，不应留有水分、油脂、铁屑、氧化皮及其他杂物，并应耐灭火剂的腐蚀。4.6密封性能4.6.1灭火器在使用过程中，各连接处不应有泄漏。4.6.2灭火器的密封性能应符合GB4351一1997中5.7.2的规定。4.6.3长期承压件（密封垫圈、O型圈除外）应能承受最大工作压力(PMS)的气密性能试验而不发生泄漏。4.6.4灭火器的间歇喷射密封性能应符合GB4351一1997中5.7.3的规定。4.6.5灭火器的使用寿命要求应符合GB4351一1997中5.12的规定。4.7外观质量4.7.1灭火器的油漆膜应色泽均匀，无龟裂、明显流痕、气泡、划痕、碰伤等缺陷。4.7.2电镀件表面应无气泡、明显划痕、碰伤等缺陷。4.7.3贴花应端正、平服，不缺边少字，无明显皱褶、气泡等缺陷，且经外部腐蚀试验后应不脱落。5试验方法5.1喷射性能试验5.1.1连续喷射性能试验方法按GB4351一1997中6.1.1的规定。5.1.2使用温度喷射性能试验方法按GB4351一1997中6.1.3的规定。5.1.3振撞后的喷射性能试验方法按GB4351一1997中6.1.4的规定。5.1.4测量精度的要求按GB4351一1997中6.1.2的规定。5.2灭火性能试验灭火性能试验方法按GB4351一1997中6.2,6.3的规定。5.3强度试验灭火器的强度试验方法按GB4351一1997中6.8的规定。5.4塑料零件试验塑料零件的试验方法按GB4351一1997中6.12的规定。5.5振动试验灭火器的振动试验方法按GB4351一1997中6.5的规定。5.6腐蚀试验灭火器腐蚀试验方法按GB4351一1997中6.7的规定。5.7密封性能试验灭火器的密封性能试验方法按GB4351一1997中6.4.2的规定。制造厂应对每具灭火器进行气密性能试验。5.7.1将已充装灭火剂的灭火器（可不带喷射软管及喷嘴）浸没在水温不低于5的清水中，水面应高于灭火器顶端50mm以上，保持10min并注意观察，灭火器不应有可见的泄漏气泡。
