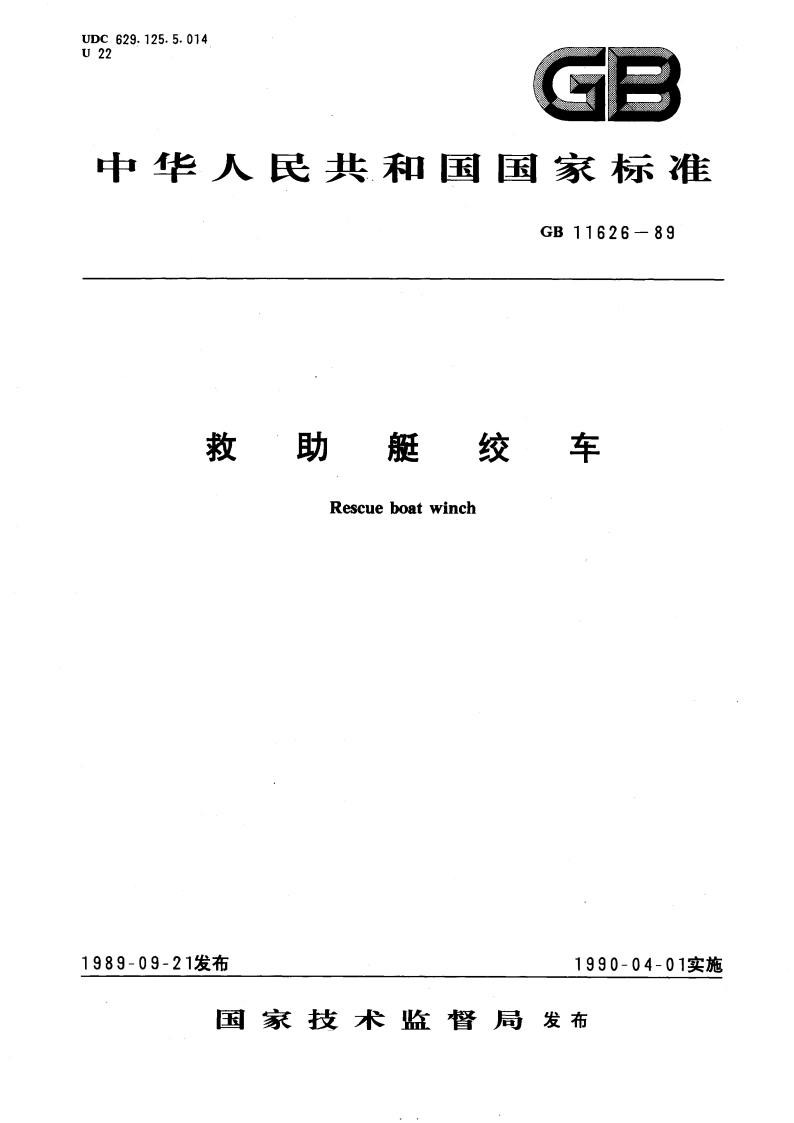

救助艇绞车 GB 11626-1989.pdf

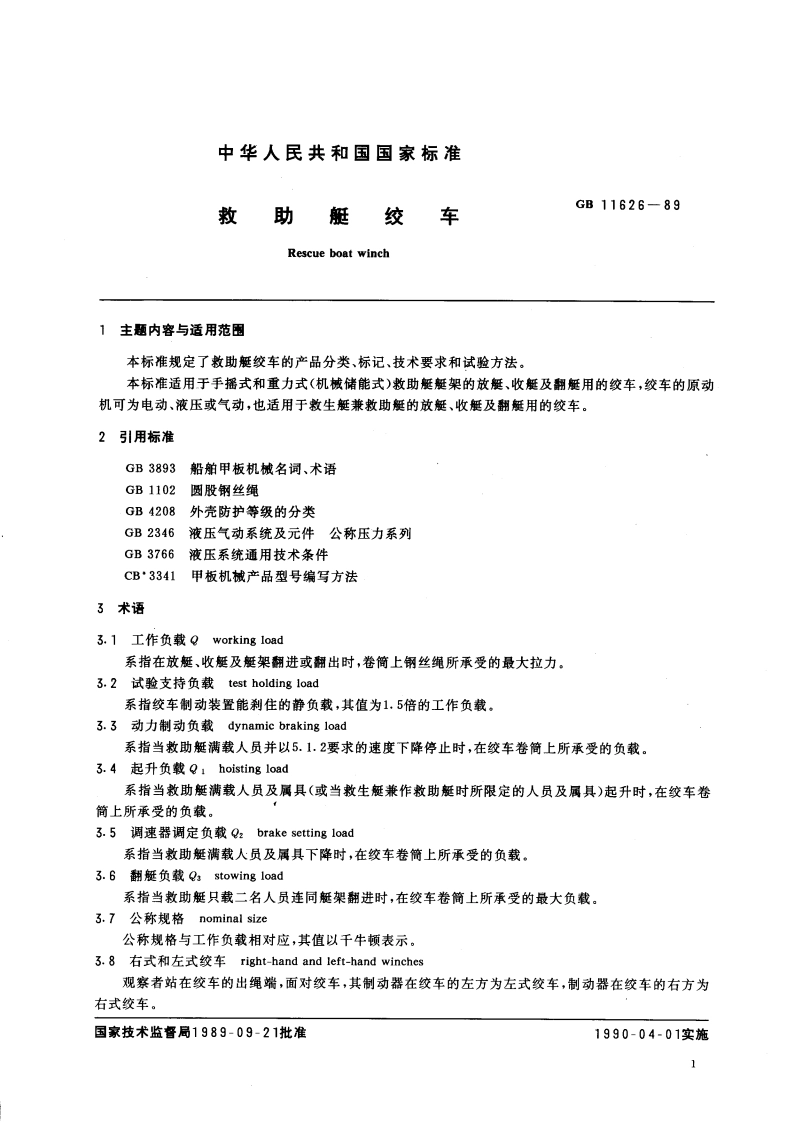

中华人民共和国国家标准GB11626-89救助艇绞车Rescue boat winch1主题内容与适用范图本标准规定了救助艇绞车的产品分类、标记、技术要求和试验方法。本标准适用于手摇式和重力式（机械储能式）救助艇艇架的放艇、收艇及翻艇用的绞车，绞车的原动机可为电动、液压或气动，也适用于救生艇兼救助艇的放艇、收艇及翻艇用的绞车。2引用标准GB3893船舶甲板机械名词、术语GB1102圆股钢丝绳GB4208外壳防护等级的分类GB2346液压气动系统及元件公称压力系列GB3766液压系统通用技术条件CB3341甲板机械产品型号编写方法3术语3.1工作负载Q working load系指在放艇、收艇及艇架翻进或翻出时，卷简上钢丝绳所承受的最大拉力。3.2试验支持负载test holding load系指绞车制动装置能刹住的静负载，其值为1.5倍的工作负载。3.3动力制动负载dynamic braking load系指当救助艇满载人员并以5.1.2要求的速度下降停止时，在绞车卷简上所承受的负载。3.4起升负载Q:hoisting load系指当救助艇满载人员及属具（或当救生艇兼作救助艇时所限定的人员及属具）起升时，在绞车卷简上所承受的负载。3.5调速器调定负载Q2 brake setting load系指当救助艇满载人员及属具下降时，在绞车卷筒上所承受的负载。3.6翻艇负载Q3 stowing load系指当教助艇只载二名人员连同艇架翻进时，在绞车卷简上所承受的最大负截。3.7公称规格nominal size公称规格与工作负载相对应，其值以千牛顿表示。3.8右式和左式绞车right-hand and left-hand winches观察者站在绞车的出绳端，面对绞车，其制动器在纹车的左方为左式绞车，制动器在绞车的右方为右式绞车。国家技术监督局1989-09-21批准1990-04-01实施1
