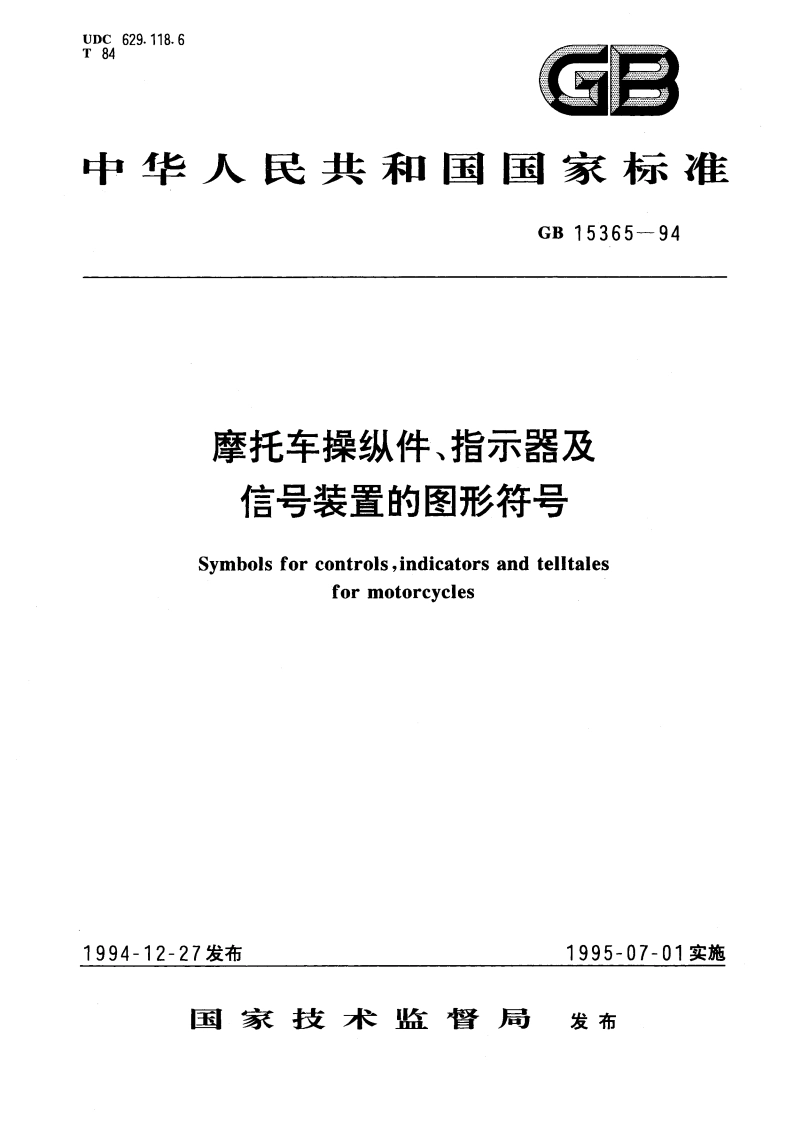

摩托车操纵件、指示器及信号装置的图形符号 GB 15365-1994.pdf

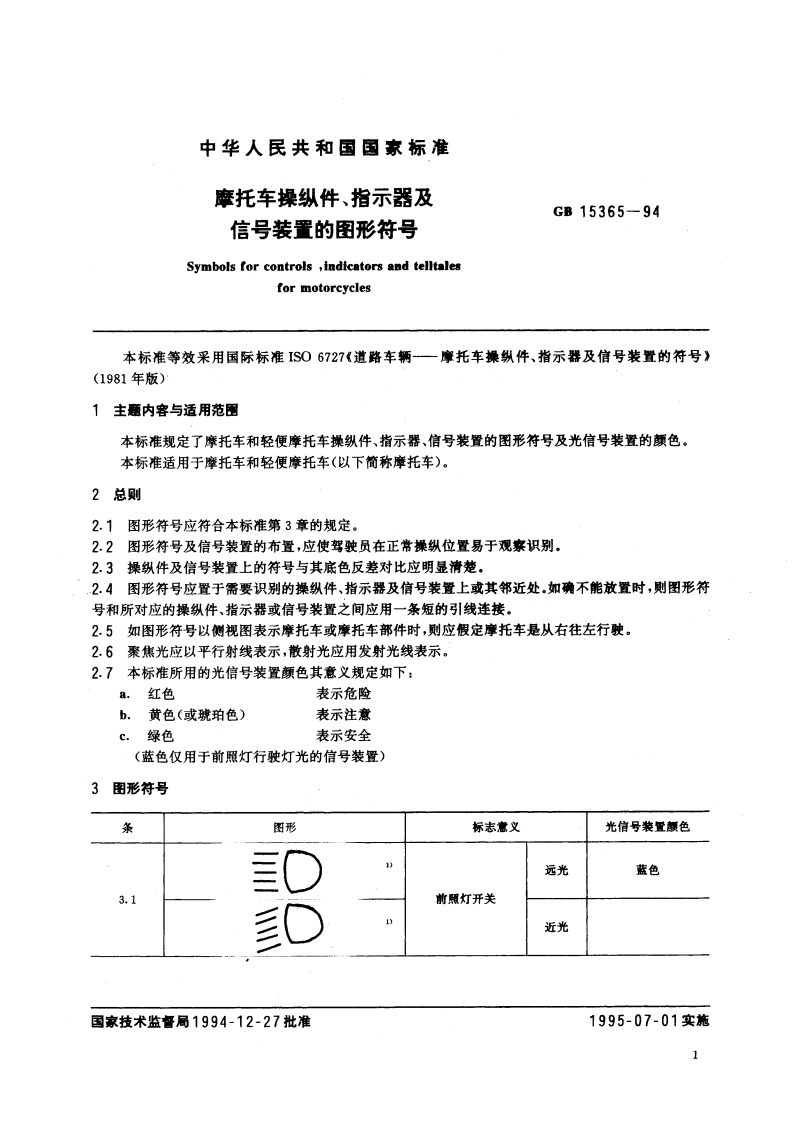

中华人民共和国国家标准摩托车操纵件、指示器及GB15365-94信号装置的图形符号Symbols for controls,indicators and telltalesfor motorcycles本标准等效采用国际标准S06727道路车辆一摩托车操纵件、指示器及信号装置的符号(1981年版)1主题内容与适用范圈本标准规定了摩托车和轻便摩托车操纵件、指示器、信号装置的图形符号及光信号装置的颜色。本标准适用于摩托车和轻便摩托车（以下简称摩托车）。2总则2.1图形符号应符合本标准第3章的规定。2.2图形符号及信号装置的布置，应使驾驶员在正常操纵位置易于观察识别，2.3操纵件及信号装置上的符号与其底色反差对比应明显清楚.,2.4图形符号应置于需要识别的操纵件、指示器及信号装置上或其邻近处，如确不能放置时，则图形符号和所对应的操纵件、指示器或信号装置之间应用一条短的引线连接。2.5如图形符号以侧视图表示摩托车或摩托车部件时，则应假定摩托车是从右往左行驶。2.6聚焦光应以平行射线表示，散射光应用发射光线表示。2.7本标准所用的光信号装置颜色其意义规定如下：a.红色表示危险b.黄色（或號珀色）表示注意c.绿色表示安全(蓝色仅用于前照灯行驶灯光的信号装置)3图形符号条图形标志意义光信号装置颜色远光蓝色3.1前顾灯开关1近光国家技术监督局1994-12-27批准1995-07-01实施
