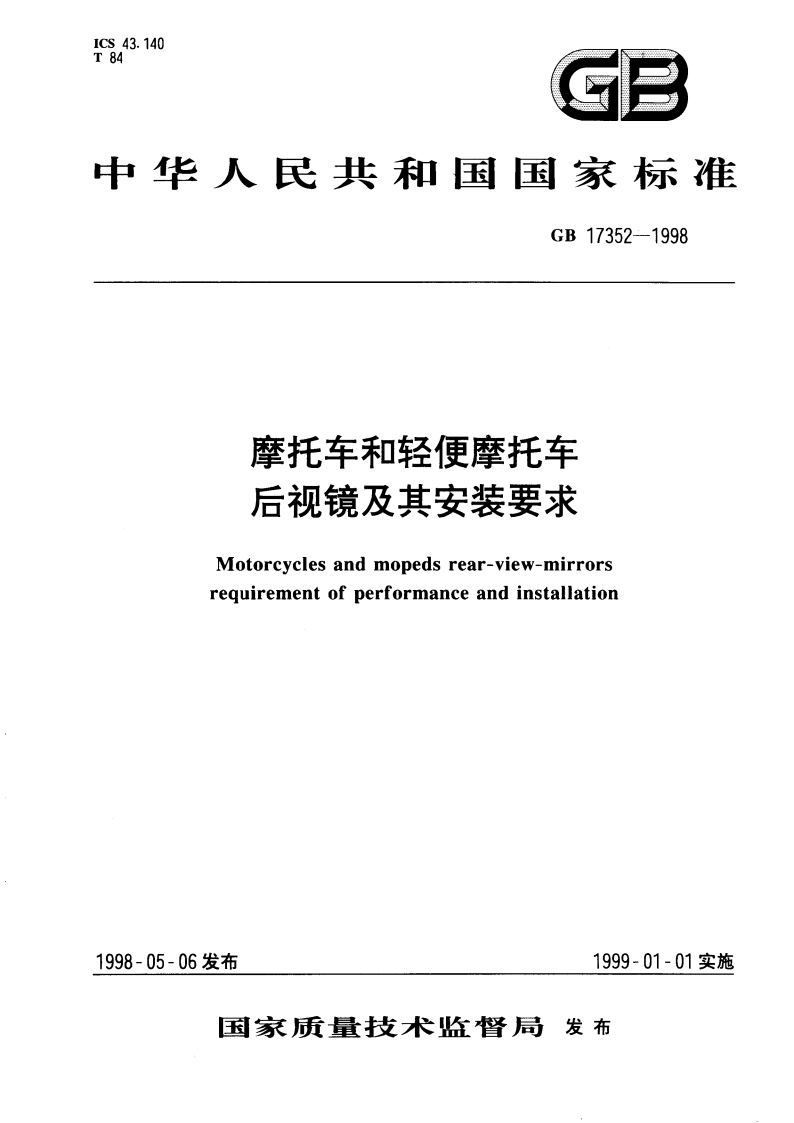

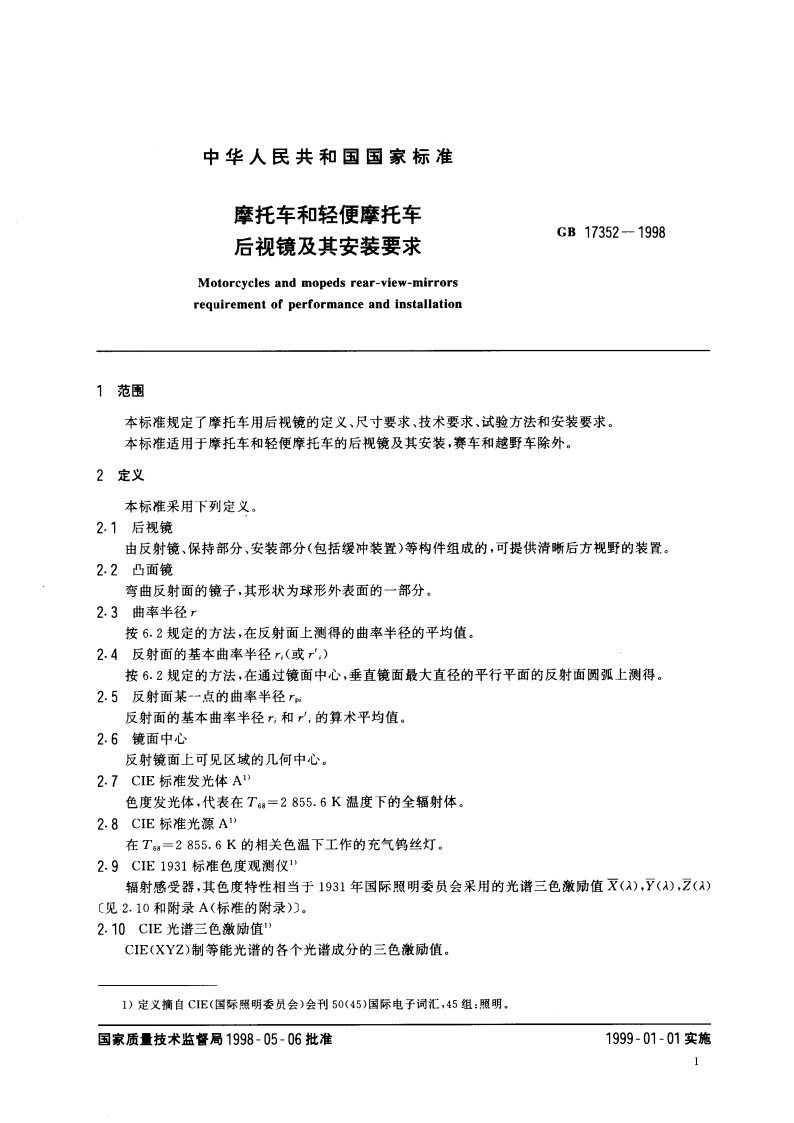

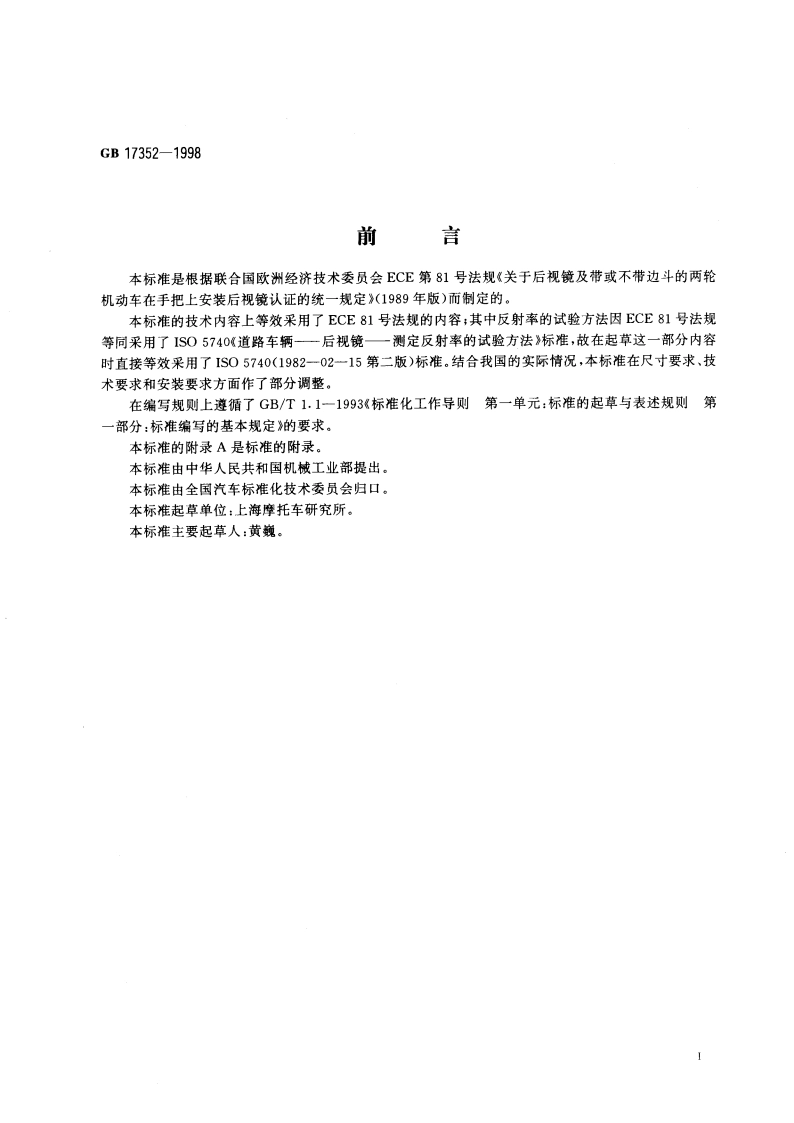

摩托车和轻便摩托车后视镜及其安装要求 GB 17352-1998.pdf

GB17352-19984.13.2在撞击点，允许有小碎片从后视镜表面分离。5反射率的测定方法5.1试验仪器和试验要求5.1.1概述试验仪器由光源、试样夹具、带有光检测器和指示仪表的反射仪（见图1），以及消除外来光线效应的装置组成。图1中的反射仪测量反射率的正规的成分。反射仪可加装一个聚光球，以便测量非平面(凸面)镜的反射率（见图2）。这样，反射仪就测量总的反射率，即正规的和扩散的成分之和。5.1.2光源和反射仪的光谱特性光源应由一个CE标准光源A和联合的透镜片所组成，以便形成一个近乎于平行的光束。在仪器工作期间，为使光源的电压保持恒定，应使用稳压电源。反射仪应具备一个光检测器，其光谱响应与CE(1931)标准色度仪（见附录A)的适光亮度函数成正比。也可采用其他发光体一滤波器一感受器的组合，但其效果应完全等效于CE标准发光体A和白昼视觉。如反射仪中采用聚光球，球的内表面应涂上一层无光泽的（漫射的）对光谱无选择性的白色涂层。5.1.3几何条件光束的入射角(0，)应该与垂直于试验表面的垂线成25士5(0.44士0.09弧度)，并应不超过公差的上限（即30或0.53弧度）。感受器的轴线与垂线所成的角度(0)应等于光线的入射角（见图1）.入射光束在试镜表面上的直径应不小于19mm。反射光束应覆盖在光检测器上的面积应小于光检测器的感光面积，但该面积应不小于感光面积的50%，并且与仪器标定时所采用的面积范围尽可能接近（如光束宽度与感受面积相同，则可能发生渐晕问题）。当聚光镜用于反射仪时，球的直径最小应为127mm。试样和球的入射光束孔径，其尺寸应能容纳全部入射和反射的光束。光检测器的安装应使之不能接受来自入射或反射的直接光线，并且应该屏蔽，使之不受可从试样直接通过的任何散射光的影响（见图2）。带有调节机构的仪表反射率%零位调节0标定调节试样夹具光系和平行光镜片感受器支承臂在“直接“标定时的位置光感受器在测量和“间接”标定时的位置图1表示出两种标定方法的几何特性的综合化反射计3
