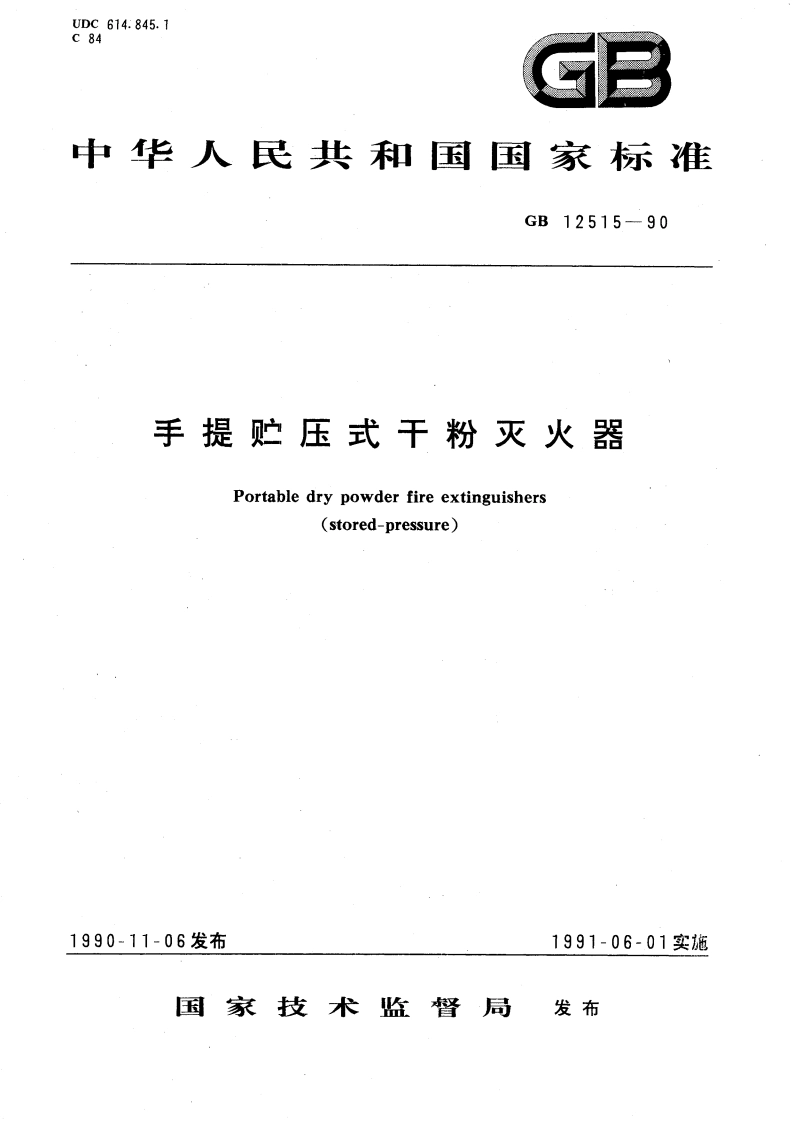

手提贮压式干粉灭火器 GB 12515-1990.pdf

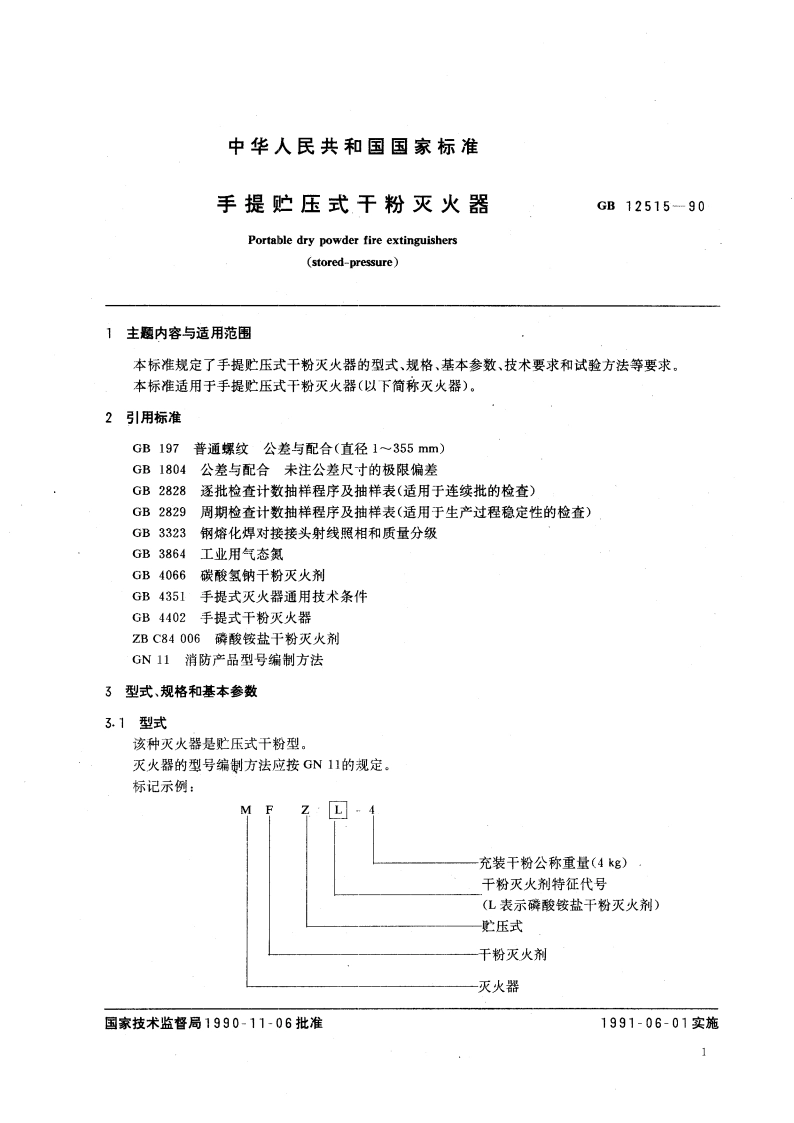

中华人民共和国国家标准手提贮压式干粉灭火器GB12515-90Portable dry powder fire extinguishers(stored-pressure)1主题内容与适用范围本标准规定了手提贮压式干粉灭火器的型式、规格、基本参数、技术要求和试验方法等要求。本标准适用于手提贮压式干粉灭火器（以下简称灭火器）。2引用标准GB197普通螺纹公差与配合（直径1355mm)GB1804公差与配合未注公差尺寸的极限偏差GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3323钢熔化焊对接接头射线照相和质量分级GB3864工业用气态氮GB4066碳酸氢钠干粉灭火剂GB4351手提式灭火器通用技术条件GB4402手提式干粉灭火器ZBC84006磷酸铵盐干粉灭火剂GN11消防产品型号编制方法3型式、规格和基本参数3.1型式该种灭火器是贮压式干粉型。灭火器的型号编制方法应按GN11的规定。标记示例：ML4充装干粉公称重量(4kg)干粉灭火剂特征代号(L表示磷酸铵盐干粉灭火剂)贮压式干粉灭火剂灭火器国家技术监督局1990-11-06批准1991-06-01实施1GB12515一903.2规格灭火器的规格按充装的干粉重量划分，系列规格分为1、2、(3)、4、5、(6)、8和10kg共8种。注：括号内的规格应尽量不采用。3.3基本参数3.3.1灭火器在20士5时，其性能参数应符合表1的规定。表1参数视格1 kg2 kg(3)kg4 kg5 kg(6)kg8kg10 kg项目灭火剂重量，k810.0520.0538的48阳5886时888081088有效喷射时间，s6889991215有效喷射距离，m2.52.52.544455喷射滞后时间，55喷射刺余幸，%10电绝缘性能，kV50注：有效喷射距离指由灭火器喷嘴的顶端起至灭火剂散落最集中点的水平距离，3.3.2灭火器的使用温度范围应符合GB4351中第3.3.1条的规定.本标准推荐使用的温度范围为-2055.在最高或最低使用温度下的喷射性能应符合下列规定：a.有效喷射时间，相对于20士5时的有效喷射时间的偏差不得大于士25%，且不得小于6s。b.喷射滞后时间不得大于5s。c.喷射剩余率不得大于15%。3.3.3可间歇喷射的灭火器，其间歇喷射滞后时间不得大于38。3.3.4灭火器的灭火性能应符合GB4351中第3.4条的规定。3.3.5灭火器的总重量不得大于20kg。4技术要求4.1机械强度4.1.1灭火器筒体和受内压的器头及简体与器头的连接零件应按GB4351中第3.6.2条的规定进行水压试验。4.1.2灭火器的爆破压力实测值，应满足下式计算的结果：R0.952tmDo式中：P。一一简体爆破压力实测值（表压），MPa;D。-一筒体外直径，mm:o。一一常温下材料的抗拉强度，N/mm2;t一筒体的公称壁厚，mm。筒体的爆破口应呈塑性破坏，爆破时不得产生碎片，试验方法按GB4351中第4.6.2条的规定。4.1.3灭火器的抗振动性能应符合GB4351中第3.6.4和3.6.5条的规定。4,1.4灭火器的抗冲击性能应符合GB4351中第3.6.6条的规定。4.2结构2
