手术刀片和手术刀柄的配合尺寸 GB 8662-2006.pdf

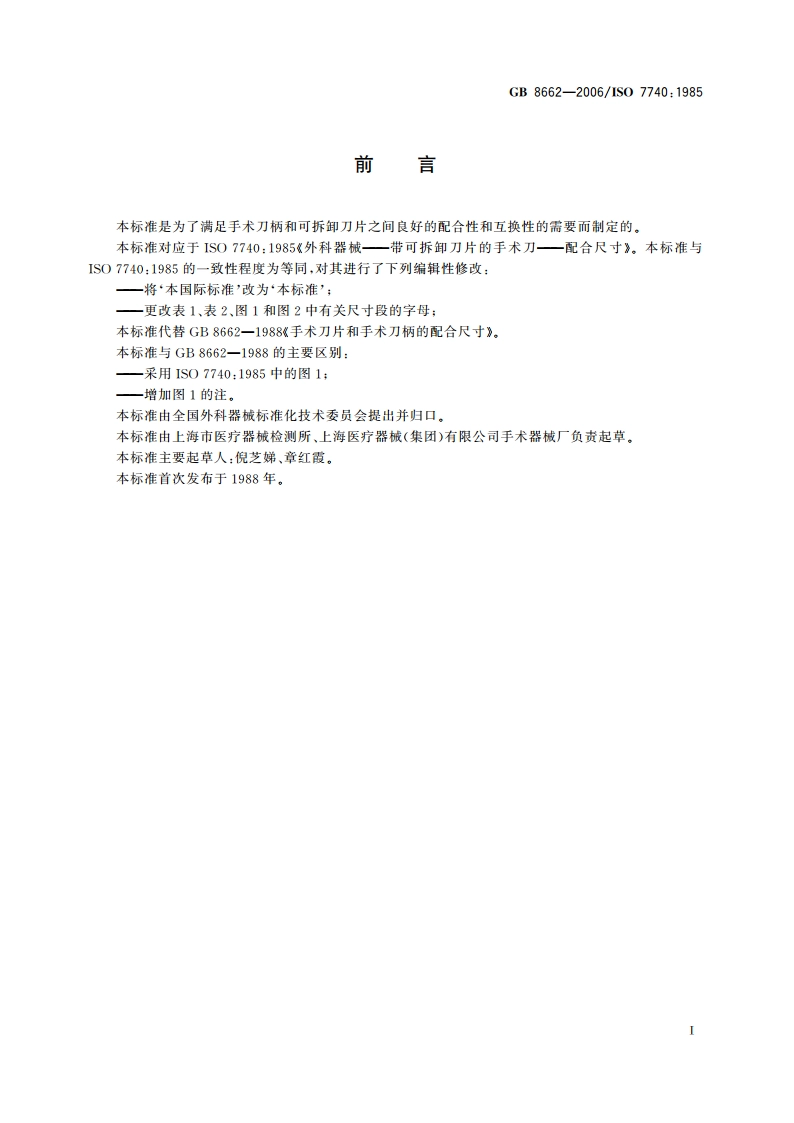

GB8662-2006/1S07740:1985前言本标淮是为了满足手术刀柄和可拆卸刀片之间良好的配合性和互换性的需要而制定的。本标准对应于1S07740:1985外科器械一带可拆卸刀片的手术刀一配合尺寸。本标准与1S07740:1985的一致性程度为等同，对其进行了下列编辑性修改：一将本国际标准改为本标准：一更改表1、表2、图1和图2中有关尺寸段的字母：本标准代替GB8662一1988手术刀片和手术刀柄的配合尺寸。本标准与GB8662一1988的主要区别：一采用1S07740:1985中的图1：一增加图1的注。本标准由全国外科器械标准化技术委员会提出并归口。本标准由上海市医疗器械检测所、上海医疗器械（集团）有限公司手术器被厂负责起草。本标准主要起草人：倪芝娣、章红霞。本标准首次发布于1988年。GB8662-2006/1S07740:1985手术刀片和手术刀柄的配合尺寸1范围本标淮规定了可拆卸手术刀片与手术刀柄相配合的尺寸。2手术刀片和手术刀柄的配合尺寸2.1小规格配合体(3号)带小规格配合体的手术刀柄和手术刀片，其配合尺寸应符合表1和图1，图2的规定。表1单位为毫米配合尺寸配合体L土0.5min.max.min.max.min.max.min.max.min.手术刀片304.504.6517.8317.902.432.481.181.23手术刀柄304.404.5017.7317.812.312.411.121.179.002.2大规格配合体(4号)带大规格配合体的手术刀柄和手术刀片，其配合尺寸应符合表2和图1、图2的规定。表2单位为毫米配合尺寸配合体aLLibL士0.5min.max.min.max.min.max.min.max.min.手术刀片357.507.6524.2024.273.723.771.952.00手术刀柄357.407.5024.1024.183.603.701.881.9313.00尺寸为毫米0.42nx0.37min.(仅适用配合区城)图1可拆卸刀片注：图示的刀片型式只是起图解作用，标准中未规定刀片的型式。
