工业用非重复充装瓶阀 GB 17878-1999.pdf

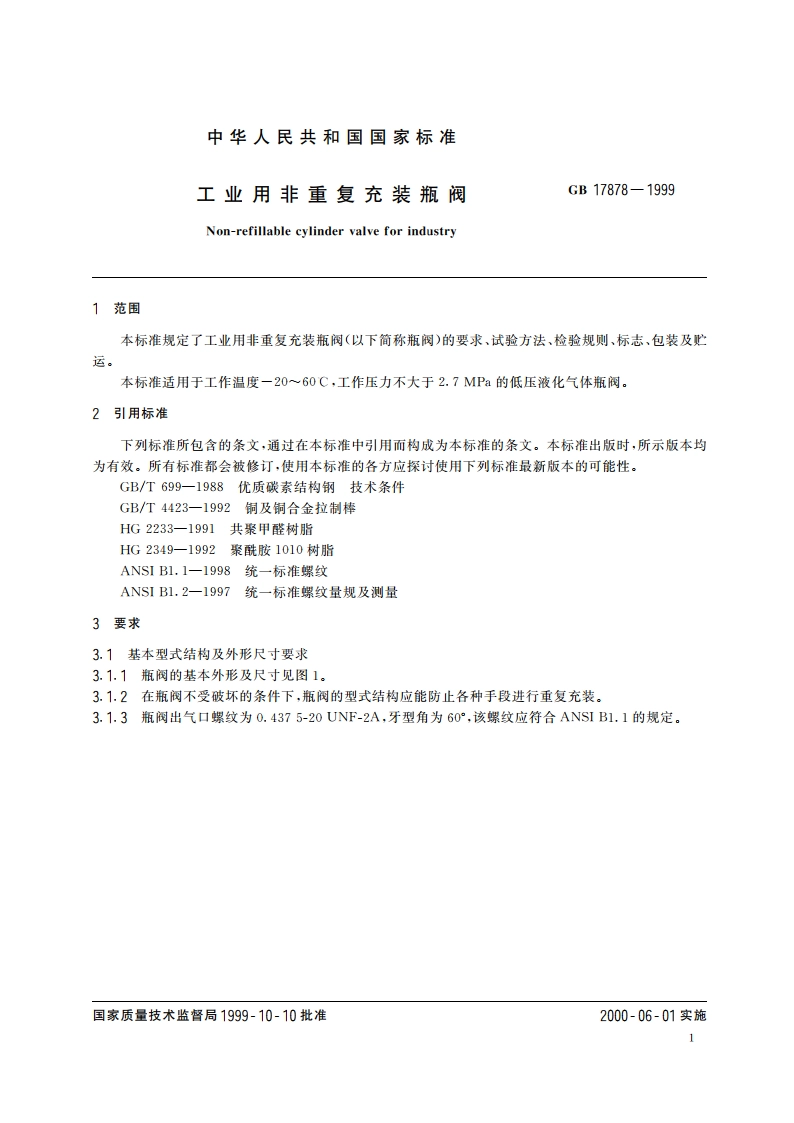

GB17878-1999-HNOOZ-SLEV出气回进气口州图1瓶阀的基本外形及尺寸3.1.4瓶阀的公称通径大于等于4mm。3.1.5瓶阀的总高度（关闭状态）不得大于70mm。3.1.6瓶阀阀体与钢瓶瓶体连接采用不可拆卸的方式。3.1.7阀杆在瓶阀启闭时的全行程应不小于3mm。3.2材料要求3.2.1瓶阀主要结构零件的材料应符合表1的规定。当采用其他材料时，其性能应不低于表1所列材料的标准要求。表1零件名称材料名称符合标准HPb59-1GB/T4423阀体20GB/T 699阀芯聚酰胺1010树脂HG2349阀杆共聚甲醛树脂HG22333.2.2阀杆、阀芯及橡胶件材料应与充装介质相容。3.2.3橡胶密封件的材料性能不应低于下列要求：a)硬度65度士5度（邵尔A)b)扯断强度不小于9.8MPa:c)扯断伸长*不小于250%；d)永久变形苹不大于10%：)在常温液化氟氯烷中浸泡24h后，重量变化率不大于6%；)橡胶密封件应在工作温度下保证正常工作；g)在压缩率为20%和温度为一20C下，压缩耐寒系数不小于0.3：h)在空气压缩率为20%、温度为100C下经24h后，压缩永久变形不大于40%；i)在100C空气下经24h,伸长老化系数不大于0.75.3.3加工要求3.3.1阀体应锻压成形。阀体表面不得有裂纹，斑疤、气孔、错模等缺陷。3.3.2出气口螺纹应经ANSI B1.2的量规检查合格。3.3.3阀体在加工后应进行防充装介质及水的腐蚀处理，处理后应符合相应的标准要求。2
