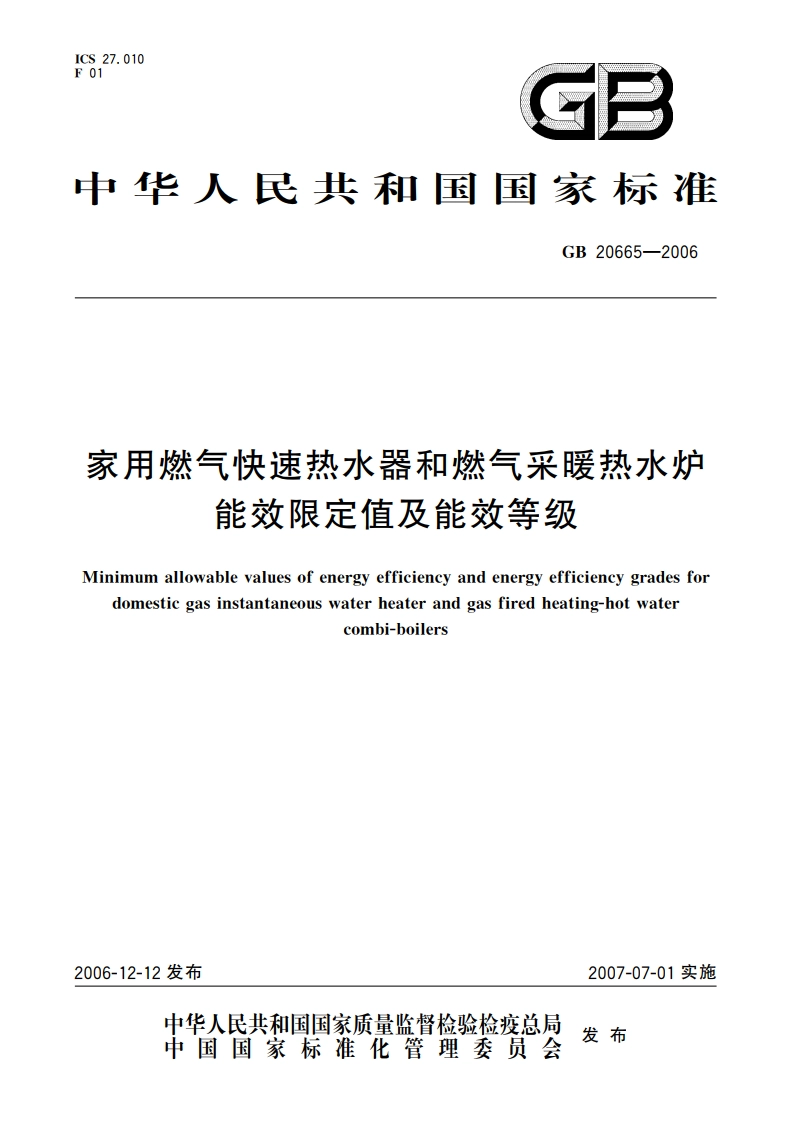

家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级 GB 20665-2006.pdf

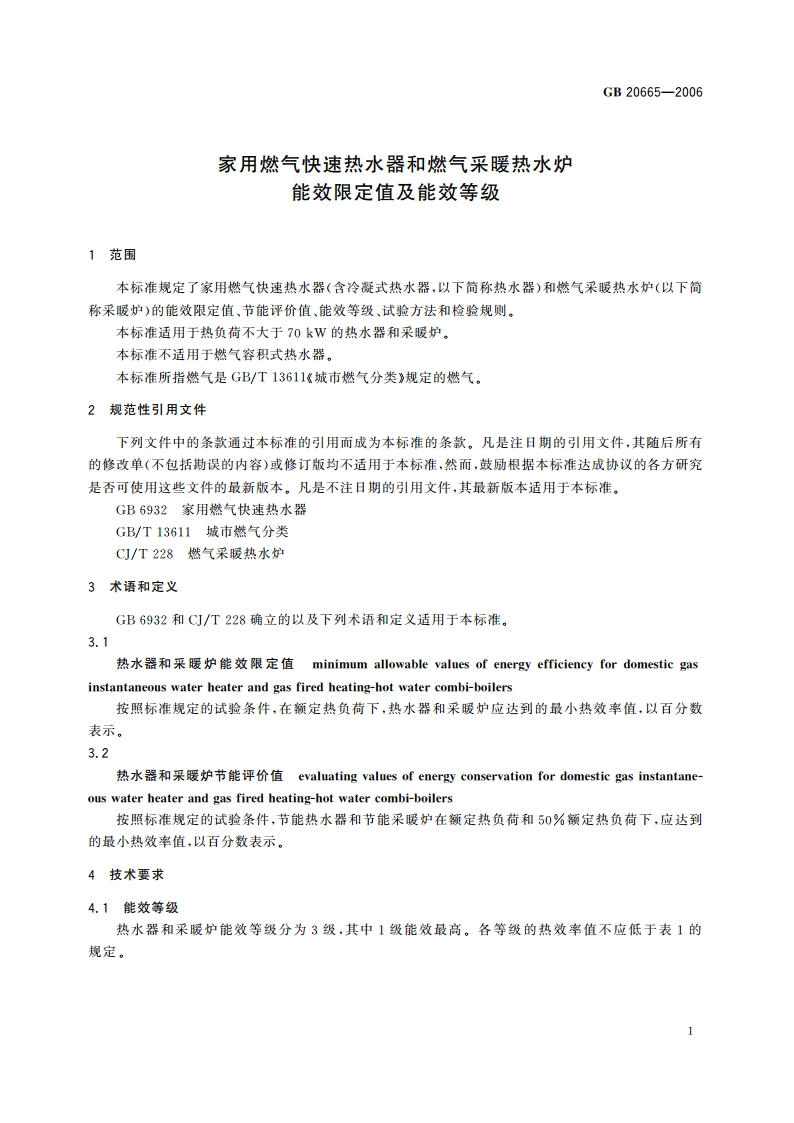

GB20665-2006家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级1范围本标准规定了家用燃气快速热水器（含冷凝式热水器，以下简称热水器）和燃气采暖热水炉（以下简称采暖炉)的能效限定值、节能评价值、能效等级、试金方法和检验规则，本标准适用于热负荷不大于70kW的热水器和采暖炉。本标准不适用于然气容积式热水器。本标准所指燃气是GB/T13611城市燃气分类规定的燃气。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6932家用燃气快速热水器GB/T13611城市燃气分类CJ/T228燃气采暖热水炉3术语和定义GB6932和CJ/T228确立的以及下列术语和定义适用于本标准。3.1热水器和采暖炉能效限定值minimum allowable values of energy efficiency for domestic gasinstantaneous water heater and gas fired heating-hot water combi-boilers按照标准规定的试脸条件，在额定热负荷下，热水器和采暖炉应达到的最小热效率值，以百分数表示。3.2热水器和采暖炉节能评价值evaluating values of energy conservation for domestic gas instantane-ous water heater and gas fired heating-hot water combi-boilers按照标准规定的试脸条件，节能热水器和节能采暖炉在额定热负荷和50%额定热负荷下，应达到的最小热效率值，以百分数表示。4技术要求4.1能效等级热水器和采暖炉能效等级分为3级，其中1级能效最高。各等级的热效常值不应低于表1的规定。GB20665-2006表1热水器和采暖炉能效等级最低热效率值/%类型热负荷能效等级123额定热968884负荷热水器50%9484额定热负荷额定热948884负荷采暖炉（单采暖）50%9284额定热负荷额定热948884负荷供吸50%炉9284额定热负荷两用型额定热968884负荷热水50%9484额定热负荷4.2能效限定值热水器和采暖炉能效限定值为表1中能效等级的3级。4.3节能评价值热水器和采暖炉节能评价值为表1中能效等级的2级。5试验方法5.1试验条件除以下条件外，其他试验条件应符合GB6932试验条件的有关规定。a)试验室环境温度为20C5：b)进水口冷水温度为20C2：c)热水额定热负荷时温升为40土1，50%及以下额定热负荷时温升为30C1C:供暖额定热负荷时供暧出水温度为802，供暖回水温度应比供暧出水温度低20士1：50%及以下额定热负荷时供暖出水温度为65士2C,供暖回水温度应比供暖出水温度低15C1C:d)燃气压力为额定压力：)试验燃气用基准气，其华白数和燃烧势与标准GB/T13611规定值相对偏差应分别在土2%和土3%之内。试验过程中，试验燃气的华白数和燃烧势应保持稳定。5.2试验方法热水器和采暖炉热效率试验方法按照GB6932中热水性能和供暖性能试险中热效率试验方法进行。
