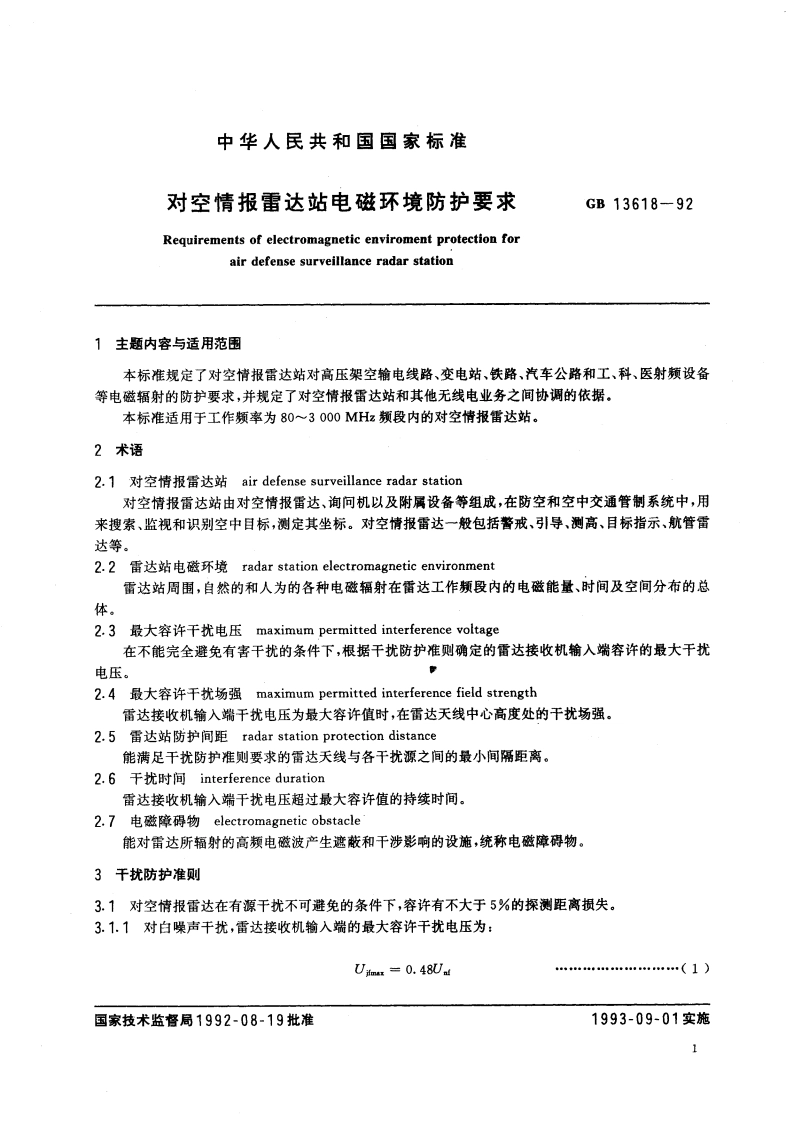

中华人民共和国国家标准对空情报雷达站电磁环境防护要求GB13618-92Requirements of electromagnetic enviroment protection forair defense surveillance radar station1主题内容与适用范围本标准规定了对空情报雷达站对高压架空输电线路、变电站、铁路、汽车公路和工、科、医射颜设备等电磁辐射的防护要求，并规定了对空情报雷达站和其他无线电业务之间协调的依据。本标准适用于工作频率为803000MHz颜段内的对空情报雷达站。2术语2.1对空情报雷达站air defense surveillance radar station对空情报雷达站由对空情报雷达、询问机以及附属设备等组成，在防空和空中交通管制系统中，用来搜索、监视和识别空中目标，测定其坐标。对空情报雷达一般包括著戒、引导、测高、目标指示、航管雷达等。2.2雷达站电磁环境radar station electromagnetic environment雷达站周围，自然的和人为的各种电磁辐射在雷达工作频段内的电磁能量、时间及空间分布的总体。2.3最大容许千扰电压maximum permitted interference voltage在不能完全避免有害干扰的条件下，根据干扰防护准则确定的雷达接收机输入端容许的最大干扰电压。2.4最大容许千扰场强maximum permitted interference field strength雷达接收机输入端干扰电压为最大容许值时，在雷达天线中心高度处的干扰场强。2.5雷达站防护间距radar station protection distance能满足干扰防护准则要求的雷达天线与各干扰源之间的最小间隔距离。2.6干扰时间interference duration雷达接收机输入端干扰电压超过最大容许值的持续时间。2.7电磁障碍物electromagnetic obstacle能对雷达所辐射的高频电磁波产生遮散和干涉影响的设施，统称电磁障碍物。3干扰防护准则3.1对空情报雷达在有源干扰不可避免的条件下，容许有不大于5%的探测距离损失。3.1.1对白噪声干扰，雷达接收机输入端的最大容许干扰电压为：Utm=0.48Uatetnntn(1)国家技术监督局1992-08-19批准1993-09-01实施GB13618-92式中：U一接收机输入端最大容许干扰电压有效值，uV;U,一一等效到接收机输入端的系统噪声电压有效值，V。取值见表1。表1接收机输入端等效噪声电压率803003003000MHzUN0.770.85V3.1.2对不同性质的随机高频脉冲干扰，在雷达接收机输入端的最大容许干扰电压为：Utma:=0.48CU(2）式中：C一相对于白噪声最大容许干扰电压的增量系数，取值见表2。表2不同性质随机高频脉冲干扰的增量系数干扰源高压架空输电线路、变电站电气化铁路汽车公路高频热合机工业电焊高频理疗机高频炉35.45.45.43.1.3对接收机通频带以外的调幅、调频干扰信号，在雷达接收机输入端的最大容许干扰电压。3.1.3.1接收机输入端对通频带外邻频干扰信号的最大容许干扰电压为：Uipoimx=Uax十Kas(3)式中，Uam一接收机通频带外的最大容许干扰电压峰值，dB(V);Us接收机通频带内最大容许干扰电压峰值，取值见表3，K:一一-干扰信号频率偏离接收机工作频率时的接收机带外抑制系数，dB,取值见表4。表3接收机通频带内最大容许干扰电压干扰种类调稻调频频段803003003000803003003000MHzUpmm66.91818.7dB(V)表4接收机带外抑制系数KM赖偏dBMHz80300MHz3003000MHz0.3100.5201.0501.56310
