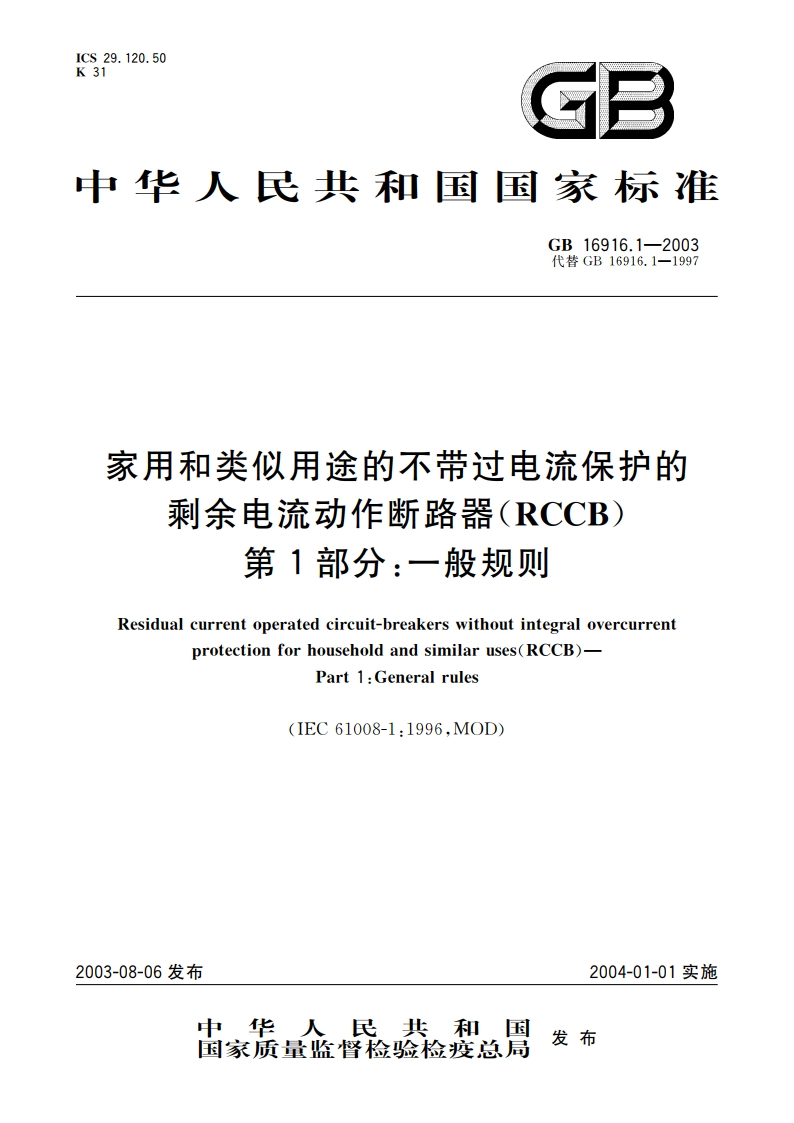

家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：一般规则 GB 16916.1-2003.pdf

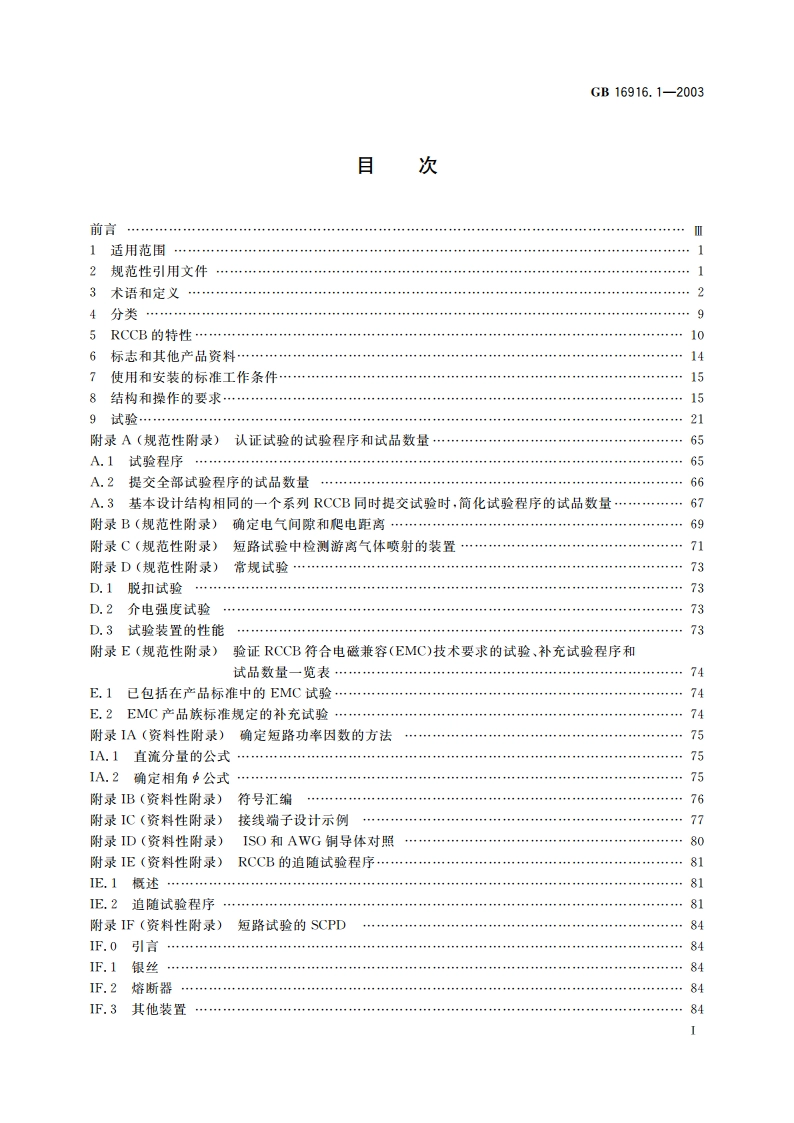

ICS29.120.50K31B中华人民共和国国家标准GB16916.1-2003代替GB16916.1一1997家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分：一般规则Residual current operated circuit-breakers without integral overcurrentprotection for household and similar uses(RCCB)-Part 1:General rules(IEC61008-1:1996,MOD)2003-08-06发布2004-01-01实施中华人民共和压国国家质量监督检验检疫总局发布GB16916.1-2003目次前言川】适用范围2规范性引用文件123术语和定义4分类25RCCB的特性106标志和其他产品资料147使用和安装的标准工作条件158结构和操作的要求621附录A(规范性附录)认证试验的试验程序和试品数量八.1试验程序65A2提交全部试验程序的试品数量66A.3基本设计结构相同的一个系列RCCB同时提交试验时，简化试验程序的试品数量67附录B(规范性附录)确定电气间隙和爬电距离w附录C(规范性附录)短路试验中检测游离气体喷射的装置71附录D(规范性附录)常规试验73D1脱扣试验73D,2介电强度试验99973D,3试验装置的性能73附录E(规范性附录)验证RCCB符合电磁兼容(EMC)技术要求的试险、补充试验程序和试品数量一览表74E,1已包括在产品标准中的EMC试验74E。2EMC产品族标准规定的补充试验74附录1A(资料性附录)确定短路功米因数的方法75IA,1直流分量的公式751A2确定相角少公式75附录B(资料性附录)符号汇编76附录IC(资料性附录)接线端子设计示例77附录D(资料性附录)ISO和AWG铜导体对照80附录IE(资料性附录)RCCB的追随试验程序81E】概述81E。2追殖试验程序6附录IF(资料性附录)短路试验的SCPD8484F.1银丝84F,2熔断器F.3其他装置84GB16916.1-2003前言本部分的全部技术内容为强制性。GB16916家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)分为三个部分：一第1部分：一般规则：一第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性：一第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性。本部分为GB16916的第1部分，对应于IEC61008-1:1996家用和类以用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分：一般规则(1996年第二版)（英文版）及IEC61008-1:1996 Amendment1(2002-06)。本部分与IEC61008-1:1996的一致程度为修改采用，主要差异如下：一本部分中对I0.03A的动作功能与电源电压有关的并且电源电压故摩时不能自动断开的RCCB,保留了在GB16916.1一1997中提出的在电源电压降到50V时还能动作的技术要求。因此在4.1.2.2的下面增加了注2，试验方法目前哲按GB6829的有关要求执行。一为了与GB16917.1(IEC61009-1:1996)取得一致，在部分的第6章中对小型RCCB至少应标志的内容增加了S型RCCB的符号“”，并要求在安装后能看得见。一为了与GB16917.1(IEC61009-1:1996)取得一致，本部分的第6章中对小型RCCB至少应标志的内容增加了标志AC型或A型RCCB的符号，可标在RCCB的背面或侧面，只要在安装前能看得见。一本部分在附求A认证试验的试验程序和试品数量中列入了在附求E中规定的电磁兼容试验程序及试品数量要求，使认证试验的试验程序更完整。因此分别在附录A的表A.1、表A,2和表A.3中增加了试验程序H及其试品数量和合格判别标准等内容。一本部分在附求A的表A,3中相比IEC61008-1:1996,在E试验程序中增加了一组3台最小I。额定值和最大I额定值的试品，而在G试验程序中取消了一组3台最小I额定值和最大I额定值的试品。我们认为更合理，因为在短路试验中应分别用最大额定值和最小额定值试品进行试验，而可靠性试验只需对最大额定值试品进行试验就足够了。一本部分把附录A的表A.3下面的注释g,更改为“如果只有一个I.值提交试验，这些试品不需要”。因为短路试验应分别对最大额定电流和最小额定电流的试品进行试验，而与I的大小关系不大。本部分代替GB16916,1一1997家用和类似用途的不带过电流保护的剩余电流动作断路器(RC-CB)第1部分：一般规则，本次修订主要参照IEC61008-1:1996和IEC61008-1:1996A1。本部分与GB16916.1一1997相比主要变化如下：一本部分对剩余电流动作特性试验，在5I.与500A的剩余动作电流之间增加了儿档试验电流验证动作特性。相应地，对表1的分断时间和不驱动时间标准值及9.9.2的试验方法作了修改。一本部分的第6章中对小型RCCB至少应标志的内容增加了S型RCCB的符号“”，并要求在安装后能看得见。一本部分的第6章中对小型RCCB至少应标志的内容增加了标志AC型或A型RCCB的符号，可标在RCCB的背面或侧面，只要在安装前能看得见。一本部分对RCCB的耐误脱扣能力进行了分类，分为正常耐误脱扣能力的RCCB和增强耐误脱
