室内装饰装修材料 溶剂型木器涂料中有害物质限量 GB 18581-2001.pdf

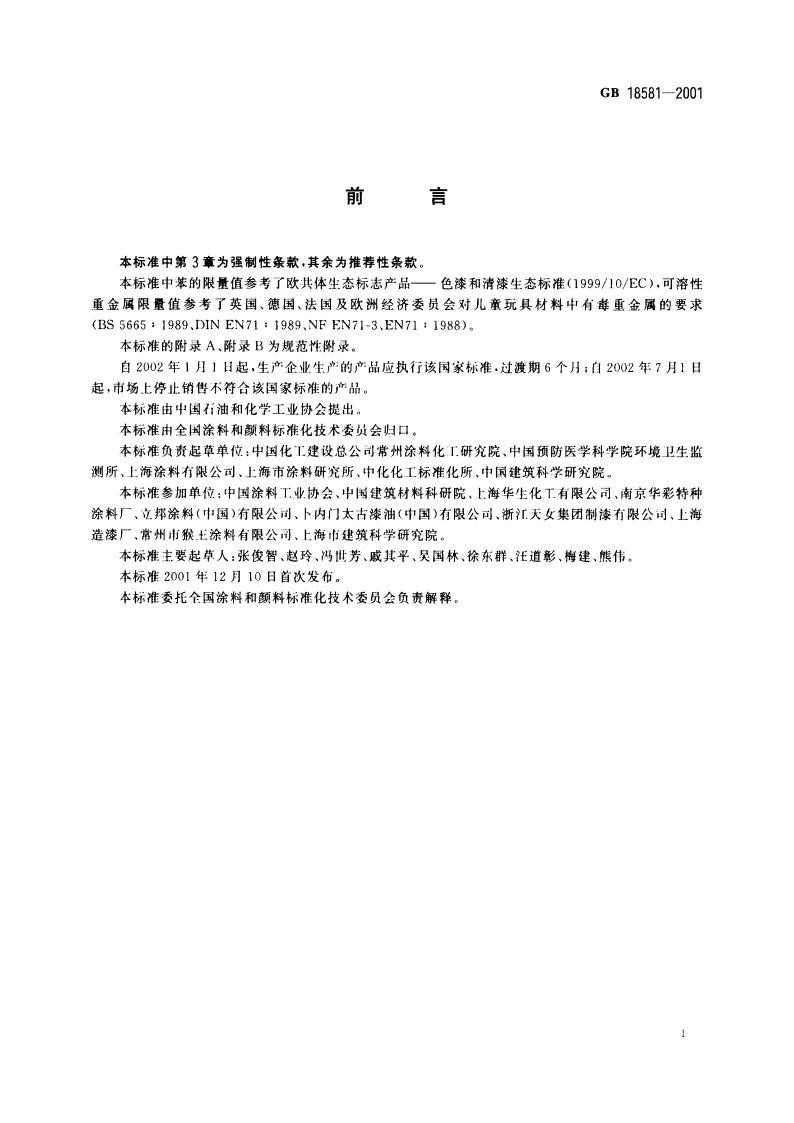

中华人民共和国国家标准室内装饰装修材料溶剂型木器涂料中有害物质限量GB18581-2001中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874472002年1月第一版2005年7月电子版制作书号：1550661-18135版权专有侵权必究举报电话：(010)68533533GB18581-2001室内装饰装修材料溶剂型木器涂料中有害物质限量1范围本标准规定了室内装饰装修用硝基漆类、聚氨酯漆类和醇酸漆类木器涂料中对人体有害物质容许限值的技术要求、试验方法，检验规则、包装标志、安全涂装及防护等内容。本标准适用于室内装饰装修用溶剂型木器涂料”，其它树脂类型和其它用途的室内装饰装修用溶剂型涂料可参照使用。木标准不适用于水性木器涂料。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括粉误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。(GB/T1250一1989极限数值的表示方法和判定方法(GB3186一1982(1989)涂料产品的取样(neq1S()1512:1974)(GB/T6682一1992分析试验室用水规格和试验方法(neq IS()3696:1987)(GB/T6750一1986色漆和清漆密度的测定(eqv1S()2811:1974)(:B/T6751一1986色漆和清漆挥发物和不挥发物的测定(c0vIS)1515:1973)GB/T9750一1998涂料产品包装标志(3/T9758.1一1988色漆和清漆“可溶性金属含量的测定第1部分：铅含量的测定火焰原子吸收光谱法和双硫粽分光光度法(idt1S03856.1:1984)GB/T9758.4一1988色漆和清漆“可溶性”金满含量的测定第4部分：锯含量的测定火焰原子吸收光谱法和极谱法(idt IS)3856.4:1984)GB/T9758.6一1988色漆和清漆“可溶性”金属含量的测定第6部分：色漆的液体部分中铬总含量的测定火焰原子吸收光谱法(idt1S03856.6-1984)GB/T9758.7一1988色漆和清漆“可溶性”金属含量的测定第7部分：色漆的颜料部分和水可稀释漆的液体部分的汞含量的测定无焰原子吸收光谱法(dtIS)3856.7:1984)GB/T18446一2001气相色谱法测定氨基甲酸酯预聚物和涂料溶液中未反应的甲苯二异氰酸酯(TDI)单体3要求产品应符合表1的技术要求：1)以有机物作为溶剂的木器涂料。GB18581-2001表1技术要求限各值项目硝基漆类聚氨酯漆类醇酸漆类光泽(60)80,600挥发性有机化合物(VOC)/(g/L)750550光泽(60)80,700苯/%0.5甲苯和二甲苯总和“/%6454010游离甲装二异氰酸酯(TDI)/%0.7可溶性铅90可溶性幅75重金属（限色漆）/(mg/kg)可溶性铬60可溶性汞60。按产品规定的配比和稀释比例混合后测定。如稀释剂的使用量为某一范围时，应按照推荐的最大稀释量稀释后进行测定。如产品规定了稀释比例或产品由双组分或多组分组成时，应分别测定稀释剂和各组分中的含量，再按产品规定的配比计算混合后涂料中的总量。如稀释剂的使用量为某一范围时，应按照推荐的最大稀释量进行计算。如聚氢酯漆类规定了稀释比例或由双组分或多组分组成时，应先测定固化剂（含甲装二异氰酸酯预聚物）中的含量，再按产品规定的配比计算混合后涂料中的含量。如稀释剂的使用量为某一范固时，应按照推荐的最小稀释量进行计算。4试验方法41取样产品按GB3186一1982(1989)的规定进行取样。样品分为两份，一份密封保存，另一份作为检验用样品。4.2挥发性有机化合物(V0C)的测定42.1将样品搅拌均匀后，按GB/T6751一1986测定涂料中挥发物质量分数(V),试验条件：(1052)，保持3h.4.2.2将样品搅拌均匀后，按GB/T6750一1986测定涂料密度(p),试验温度为(23士2)。4.2.3挥发性有机化合物含量按下式计算：VOC=V X P X 104(1）式中：VOC一涂料中挥发性有机化合物含量，单位为克每升(gL):V一涂料中挥发物质量分数：p一涂料在(23士2)C时的密度，单位为克每毫升(g/ml)。4.3米的测定按附录A进行。4.4甲苯、二甲苯的测定按附录A进行。4.5游离甲苯二异氰酸酯(TDI)的测定按GB/T18446一2001进行。固定液也可选择甲基聚硅氧烷(SE-30)。对于在150下易发生分解的样品，可选择既使样品能完全汽化又不使之分解的适宜温度。2
