夹层玻璃 GB 9962-1999.pdf

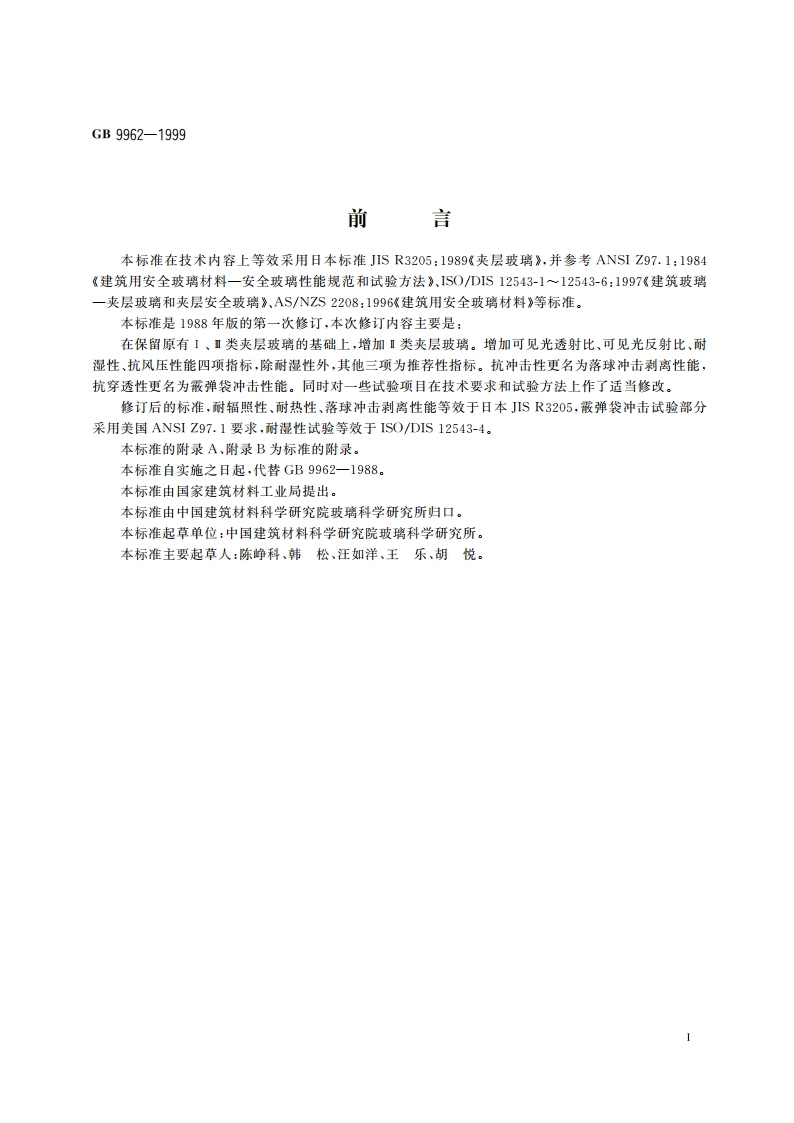

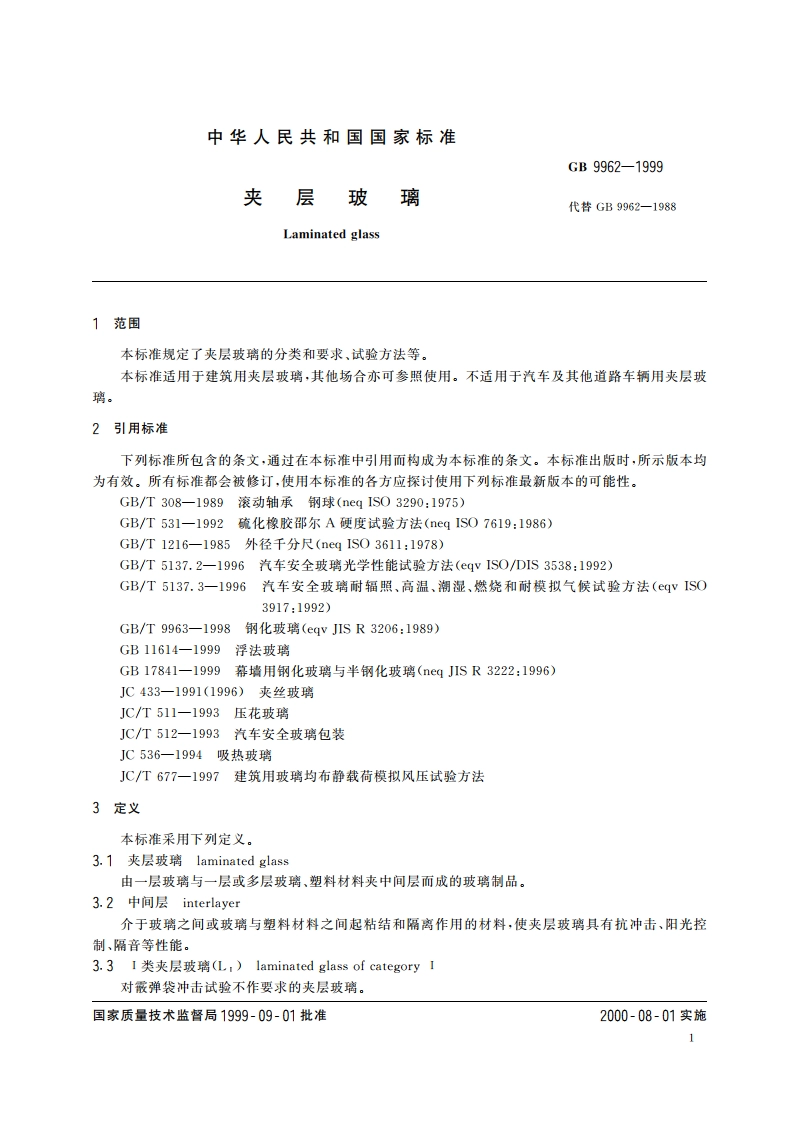

GB9962-19993.4I-l类夹层玻璃(L,-i)laminated glass of category I-l霰弹袋冲击高度1200mm,符合5.11规定的夹层玻璃。3.5I-2类夹层玻璃(L1a)laminated glass of category I-2霰弹袋冲击高度750mm,符合5.11规定的夹层玻璃。3.6类夹层玻璃(L.)laminated glass of category II总厚度不超过16mm且符合5.11规定的夹层玻璃。4分类4.1按形状分类a)平面夹层玻璃，b)曲面夹层玻璃。4.2按性能分类a)1类夹层玻璃：b)I-1类夹层玻璃：c)1-2类夹层玻璃；d)类夹层玻璃。5要求不同种类夹层玻璃应符合表1的规定。表1技术要求及其试验方法试验项LL14、L1aL1试险方法外观质量5.25.26.2尺寸允许偏差5.35.36.3巧曲度5.45.46.4可见光透射比5.55.56.5可见光反射比5.65.66.6耐热性5.75.76.7耐湿性5.85.86.8耐辐照性5.95.96.9落球冲击剥离性能5.105.106.10蔽弹袋冲击性能一5.116.11抗风压性能5.125.126.125.1材料5.1.1玻璃材料应符合下列标准要求：浮法玻璃：GB11614。压花玻璃：JC/T511。夹丝网玻璃、夹线玻璃：JC433。钢化玻璃：GB/T9963。吸热玻璃：JC536。半钢化玻璃：GB17841。类夹层玻璃不使用夹丝玻璃及钢化玻璃。GB9962-19995.1.2聚碳酸酯板、聚氨酯板、丙烯酸酯板等塑料材料应符合相应标准、技术条件或订货文件的要求。5.1.3聚乙烯缩丁醛等中间层材料应符合相应标准、技术条件或订货文件的要求。5.2外观质量5.2.1裂纹：不允许存在。5,2.2爆边：长度或宽度不得超过玻璃的厚度。5.2.3划伤和磨伤：不得影响使用。5.2.4脱胶：不允许存在。5.2.5气泡、中间层杂质及其他可观察到的不透明物等点缺陷允许个数须符合表2的规定。表2允许点缺陷数缺陷尺寸，mm0.51.01.013.0板面面积S,m2S不限S11S22S8S82层121/m21.2/m2允许的3层不得密21.5/m31.8/m2玻璃层数缺陷数，个4层集存在32/m22.4/m25层2.5/m23/m2注1小于0.5mm的块陷不予以考患，不允许出现大于3mm的缺陷。2当出现下列情况之一时，视为密集存在：a)两层玻璃时，出现4个或4个以上的块陷，且被此相距不到200mm。b)三层玻璃时，出现4个或4个以上的块陷，且彼此相距不到180mm。c)四层玻璃时，出现4个或4个以上的缺陷，且被此相距不到150mm。d)五层以上玻璃时，出现4个或4个以上的缺陷，且彼此相距不到100mm5.3尺寸允许偏差5.3.1长度与宽度平面夹层玻璃长度及宽度的允许偏差应符合表3的规定。表3边长的允许偏差mm长度或宽度总厚度DL12001200L2400+24D6-1+2+36D11-1-1+3+411D17-2-217D24+4+5-3-3一边长度超过2400mm的制品、多层制品、原片玻璃总厚度超过24mm的制品、使用钢化玻璃作原片玻璃的制品及其他特殊形状的制品，其尺寸允许偏差由供需双方商定。5.3.2叠差夹层玻璃最大叠差应符合表4的规定。3
