城镇燃气调压箱 GB 27791-2011.pdf

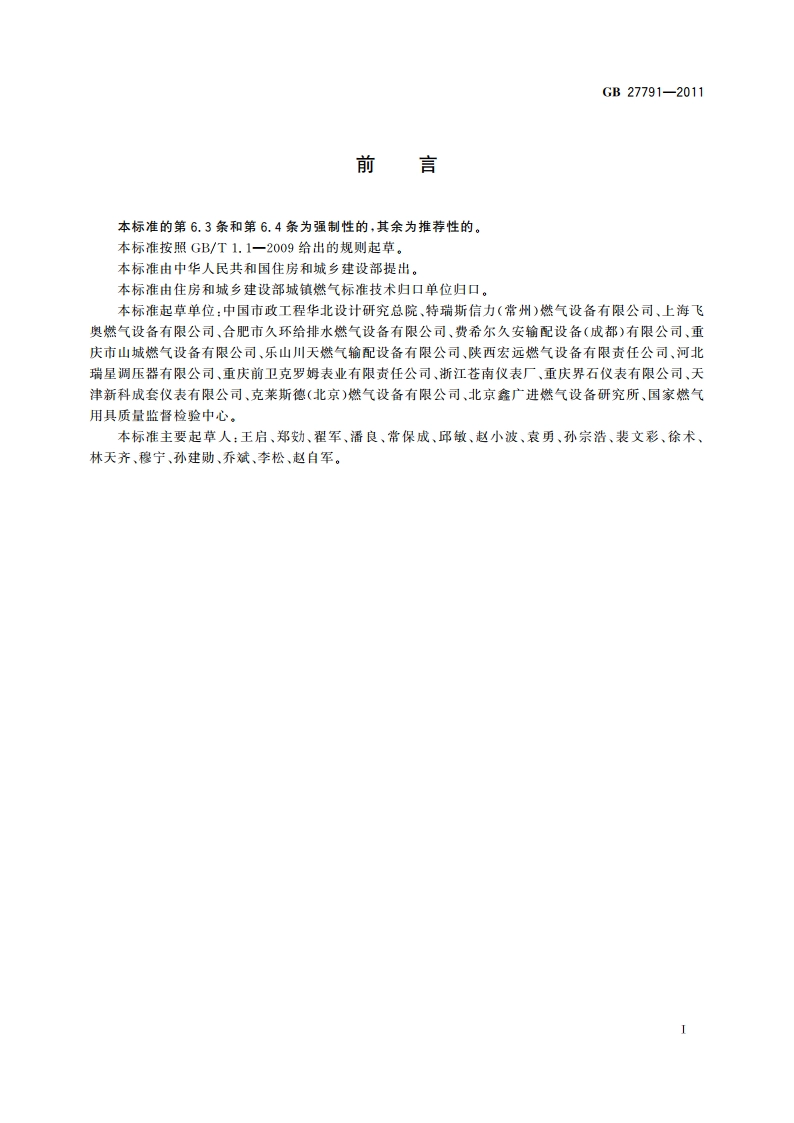

ICS91.140P47B中华人民共和国国家标准GB27791一2011城镇燃气调压箱City gas pressure regulating installation2011-12-30发布2012-11-01实施中华人民共和国国家质量监督检验检按总局中国国家标准化管理委员会发布GB27791-2011前言本标准的第6.3条和第6.4条为强制性的，其余为推荐性的。本标准按照GB/T1.1一2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。本标准起草单位：中国市政工程华北设计研究总院、特瑞斯信力（常州）燃气设备有跟公司、上海飞奥燃气设备有限公司、合肥市久环给排水燃气设备有限公司、费希尔久安输配设备（成都）有限公司、重庆市山城燃气设备有限公司、乐山川天燃气输配设备有限公司、陕西宏远燃气设备有限责任公司、河北瑞星调压器有限公司、重庆前卫克罗姻表业有限责任公司、浙江苍南仪表厂、重庆界石仪表有限公司、天律新科成套仪表有限公司、克莱斯德（北京）燃气设备有限公司、北京鑫广进燃气设备研究所、国家燃气用具质量监督检脸中心，本标准主要起草人：王启、郑安助、翟军、潘良、常保成、邱敏、赵小波、袁勇、孙宗浩、裴文彩、徐术、林天齐、极宁、孙建勋、乔武、李松、赵自军。IGB27791-2011城镇燃气调压箱1范围本标准规定了城镇燃气输配系统用燃气调压箱（以下简称“调压箱”）的术语和定义，型号编制，结构要求、技术要求、试验方法、检验规则、质量证明文件、标志、包装、运输和贮存，本标准适用于进口压力不大于4.0MPa,工作温度范围不超出一2060的调压箱。本标准不适用于地下调压箱。注：本标准中的压力凡未注明的，均指表压，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150钢制压力容器GB151管壳式换热器GB/T8163输送流体用无缝钢管(GB/T8163一2008，EN10216-1:2004,NEQ)GB/T9112钢制管法兰类型与参数GB/T12459钢制对焊无缝管件(GB/T12459一2005，ASTM B16.9:2001,MOD)GB/T13401钢板制对焊管件(GB/T13401一2005，ASTM B16.9:2001,MOD)GB/T13402大直径碳钢管法兰GB/T17185钢制法兰管件(GB/T17185-1997,ANSI B16.5:1981,NEQ)GB/T20801.4压力管道规范工业管道第4部分：制作与安装(GB/T20801.4一2006，IS015649:2001,NEQ)GB/T20801.5压力管道规范工业管道第5部分：检验与试验(GB/T20801.5一2006，1IS015649:2001,NEQ)GB50028城镇燃气设计规范GB50058爆炸和火灾危险环境电力装置设计规范GB50235工业金属管道工程施工及验收规范GB50236现场设备、工业管道焊接工程施工及验收规范HG/T20592钢制管法兰(PN系列)HG/T20615钢制管法兰(Class系列)HG/T20623大直径钢制管法兰(C1ass系列)JB/T4709钢制压力容器焊接规程JB/T4711压力容器涂敷与运输包装JB4726压力容器用碳素钢和低合金钢锻件JB/T4730(所有部分)承压设备无损检测JB/T4746钢制压力容器用封头SY/T0510钢制对焊管件SY/T0516绝缘接头与绝缘法兰技术规范1GB27791-2011SY/T5257钢制弯管TSGD0001压力管道安全技术监察规程一工业管道TSGR0004固定式压力容器安全技术监察规程3术语和定义下列术语和定义适用于本文件，3.1城镇燃气调压箱city gas pressure regulating installation由调压器及其附属设备和管道组成件等组成，将较高城镇燃气的压力降至所需的较低压力的调压装置。3.2基准状态reference condition温度为15、绝对压力为101.325kPa时的气体状态。3.3公称流量nominal flow rate在基准状态下，调压箱在最低进口压力、设定出口压力情况下可通过城镇燃气的最大流量，单位为m3/h。注：对于多路同时供气的调压箱，公称流量应为多路联合供气的公称流量，设定出口压力指主路工作调压器的设定出口压力，3.4设计压力design pressure在相应的设计温度条件下，用以确定管道计算壁厚及其他元件尺寸的压力值，单位为MP。3.5旁通bypass由于特殊需要而设置的并联于供气管道的辅助气体通路。3.6管道组成件piping components用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件等。3.7安全装置safety device确保调压箱的出口压力不超过安全限度的装置，包括切断装置、放散装置、监控调压器等。4型号编制4.1型号编制方法如下：Rxq/口-自定义功能调压管道结构代号最大进口压力，MPa公称流量，m3/h调压箱代号
