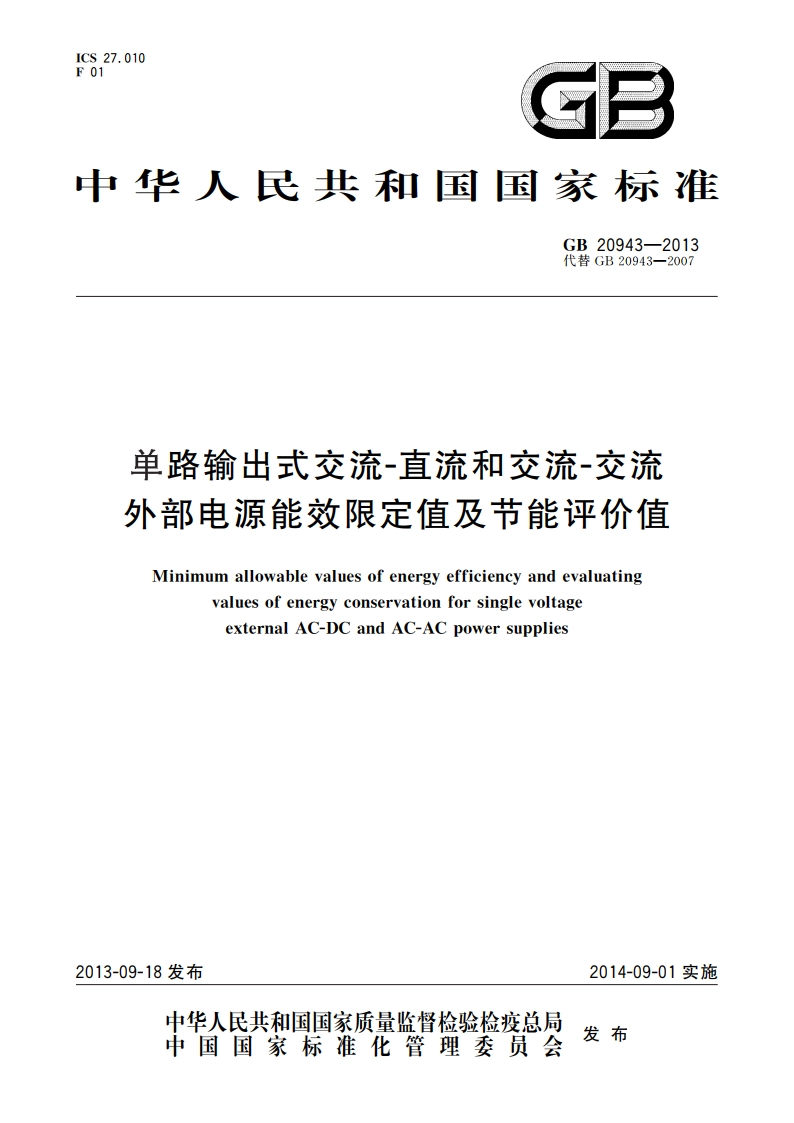

单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值 GB 20943-2013.pdf

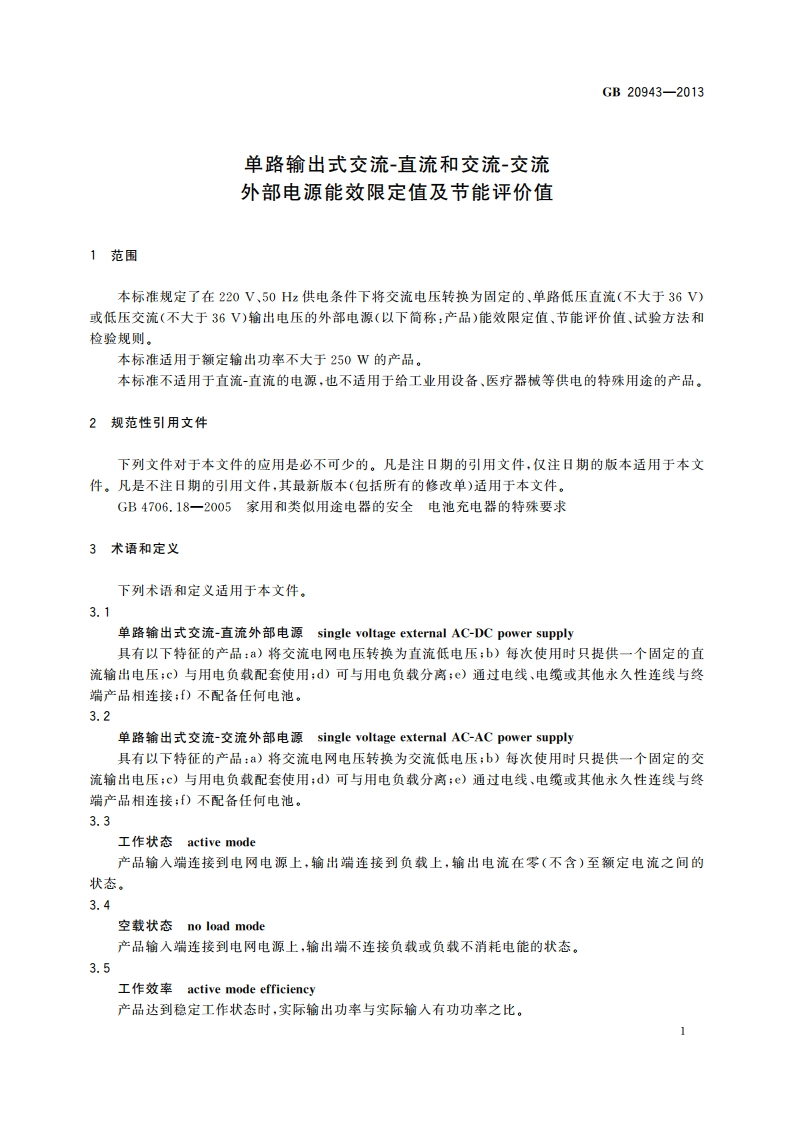

GB20943-2013单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值1范围本标准规定了在220V、50Hz供电条件下将交流电压转换为固定的、单路低压直流（不大于36V)或低压交流（不大于36V)输出电压的外部电源（以下简称：产品）能效限定值、节能评价值、试验方法和检验规则。本标准适用于额定输出功名不大于250W的产品。本标准不适用于直流-直流的电源，也不适用于给工业用设备、医疗器械等供电的特殊用途的产品，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706,18一2005家用和类似用途电器的安全电池充电器的特殊要求3术语和定义下列术语和定义适用于本文件。3.1单路输出式交流-直流外部电源single voltage external AC-DC power supply具有以下特征的产品：)将交流电网电压转换为直流低电压：b)每次使用时只提供一个固定的直流输出电压，)与用电负载配套使用：d)可与用电负载分离：)通过电线、电缆或其他永久性连线与终端产品相连接；)不配备任何电池。3.2单路输出式交流-交流外部电源single voltage external AC-AC power supply具有以下特征的产品：)将交流电网电压转换为交流低电压：b)每次使用时只提供一个固定的交流输出电压；)与用电负载配套使用：d)可与用电负载分离：)通过电线、电缆或其他永久性连线与终端产品相连接；)不配备任何电池。3.3工作状态active mode产品输入端连接到电网电源上，输出端连接到负载上，输出电流在零（不含）至额定电流之间的状态，3.4空载状态no load mode产品输人端连接到电网电源上，输出端不连接负载或负载不消耗电能的状态。3.5工作效率active mode efficiency产品达到稳定工作状态时，实际输出功率与实际输人有功功率之比。1
