制动软管的结构、性能要求及试验方法 GB 16897-2022.pdf

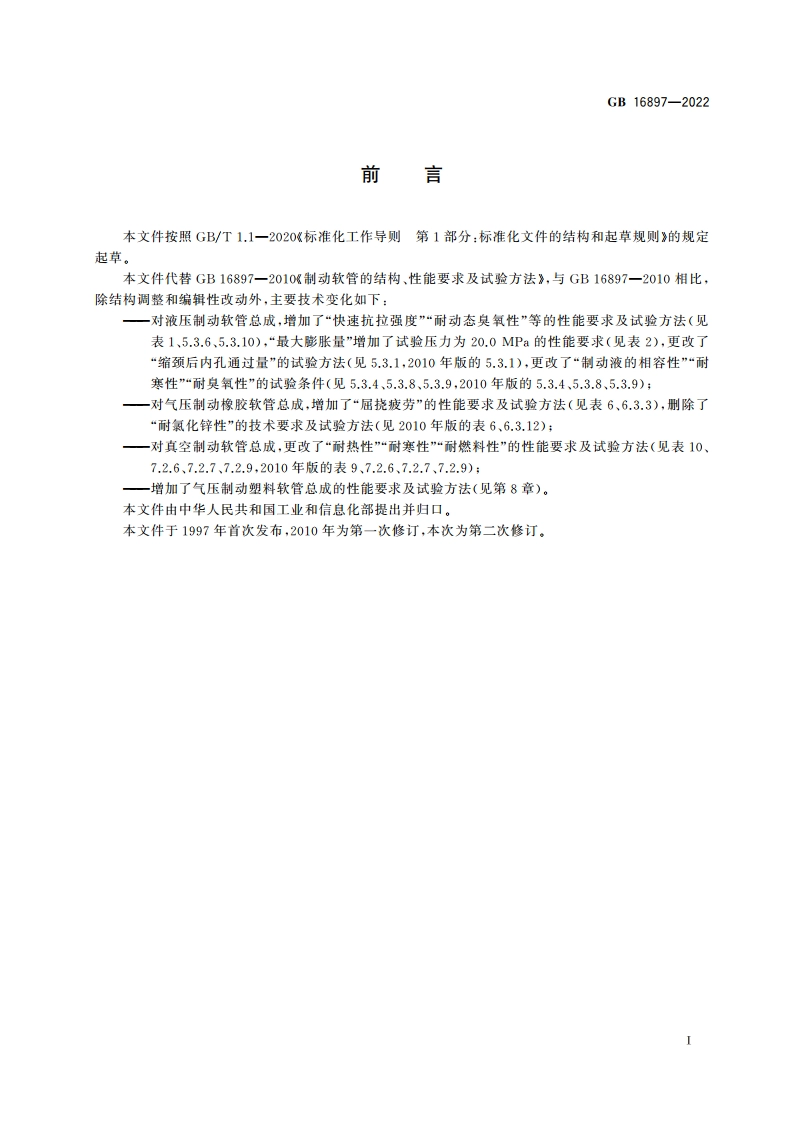

GB16897-20223.6公称内径nominal inside diameter以毫米为单位表示的制动软管内径的尺寸规格。3.7公称外径nominal outside diameter以毫米为单位表示的制动软管外径的尺寸规格。4一般要求4.1用于试验的制动软管总成应是至少24h以前制造的且未经使用的产品。试验前，制动软管总成应在1532下至少放置4h。4.2液压制动软管总成试哈时使用的制动液应为GB12981一2012规定的HZY3或HZY4,也可采用其他的试验介质进行试验，但应在试验报告中注明。4.3除有特殊要求外，试验应在室温为1532的条件下进行。4.4公称内径和公称外径允许正、负偏差存在，为了便于参考，可采用整数。其中，液压制动软管及其他橡胶制动软管用公称内径表述，气压制动塑料软管及真空制动塑料软管用公称外径表述。5液压制动软管总成5.1结构液压制动软管总成由制动软管和制动软管接头组成，允许包含附件（如护套等）。制动软管和制动软管接头间应是永久性连接，该连接依靠接头部分对软管的压皱或冷挤变形来实现。5.2性能要求液压制动软管总成或相应的零件试验应按5.3进行，其试验结果应满足表1规定的各项性能要求，表1液压制动软管总成性能要求序号试验项目单位性能要求数量/根试验方法1缩颈后内孔通过量量规在不施加外力的情况下3s内全部通过)5.3.12最大影胀量mL/m见表25.3.2内径3.2mm49.0犀裂强度MPa5.3.3内径3.2mm34.5缩颈后内孔通过量一量规在不施加外力的情况下38内金部通过制动液的爆裂内径3.2mm49.05.3.4相容性MPa强度内径3.2mm34.55屈挠我劳h3545.3.5慢速14464抗拉强度5.3.6快速164642
